Test Research, Inc. 16 TR7700 SIII Series User G uide – Software 2.4 掃描全圖 1) 選擇 [ 掃圖 ] 頁籤 ( ) ，此時介面左方會出現 如下圖的操作視窗。 圖 19 ：掃描全圖 功能介面 2) 調整板寬，然後選擇進 板。 3) 利用 XY 移動平 台區上的 移動按鈕，將主 畫面移至板子的右 下角，然後按下 。 4) 利用 XY 移動平台區 上的移動按鈕，將主畫面移…
Test Research, Inc.
TR7700 SIII Series User Guide – Software 15

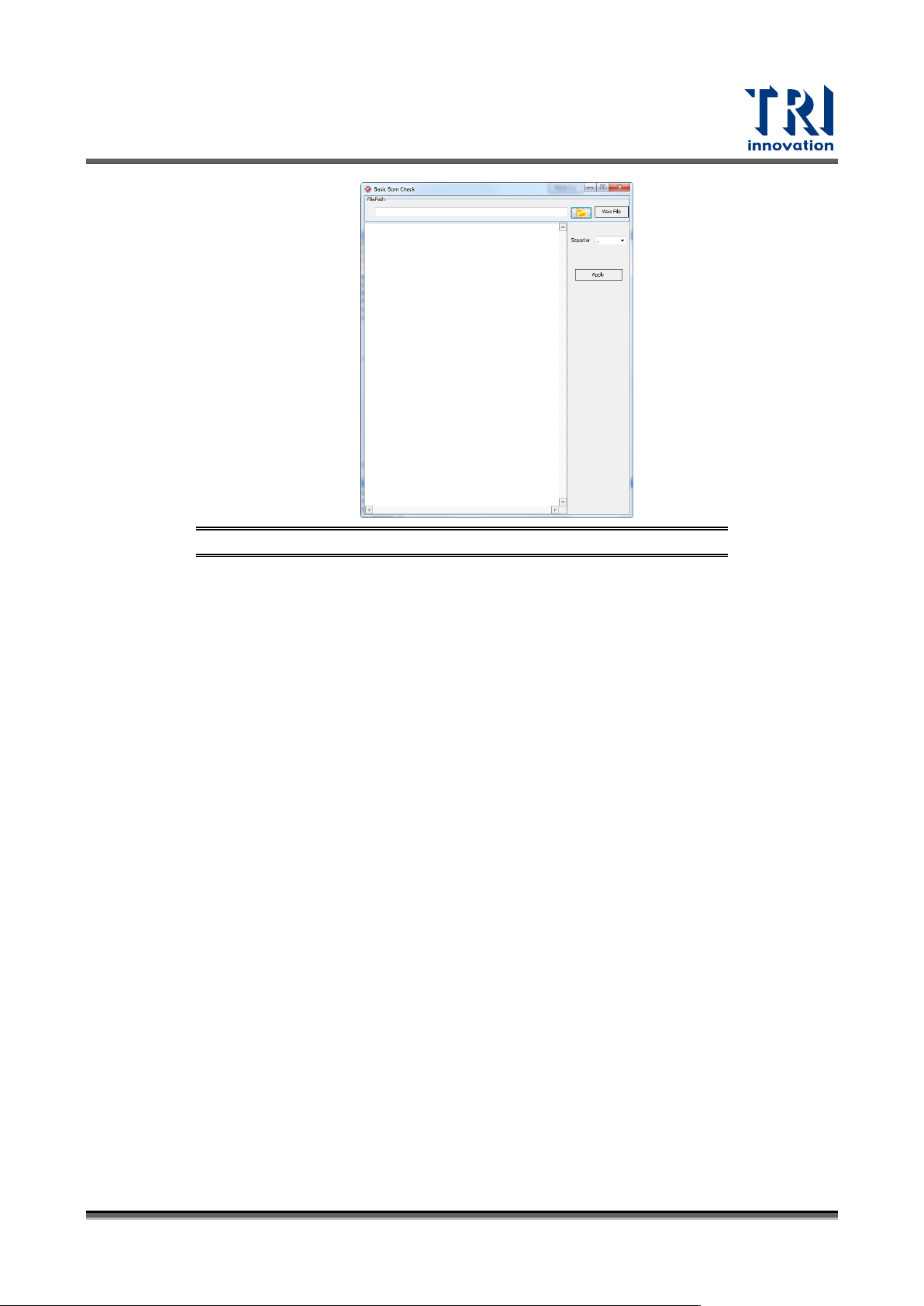

圖 18：CAD 轉檔器 – Bom 格式編輯視窗
Test Research, Inc.
16 TR7700 SIII Series User Guide – Software
2.4 掃描全圖
1) 選擇 [掃圖]頁籤( )，此時介面左方會出現如下圖的操作視窗。

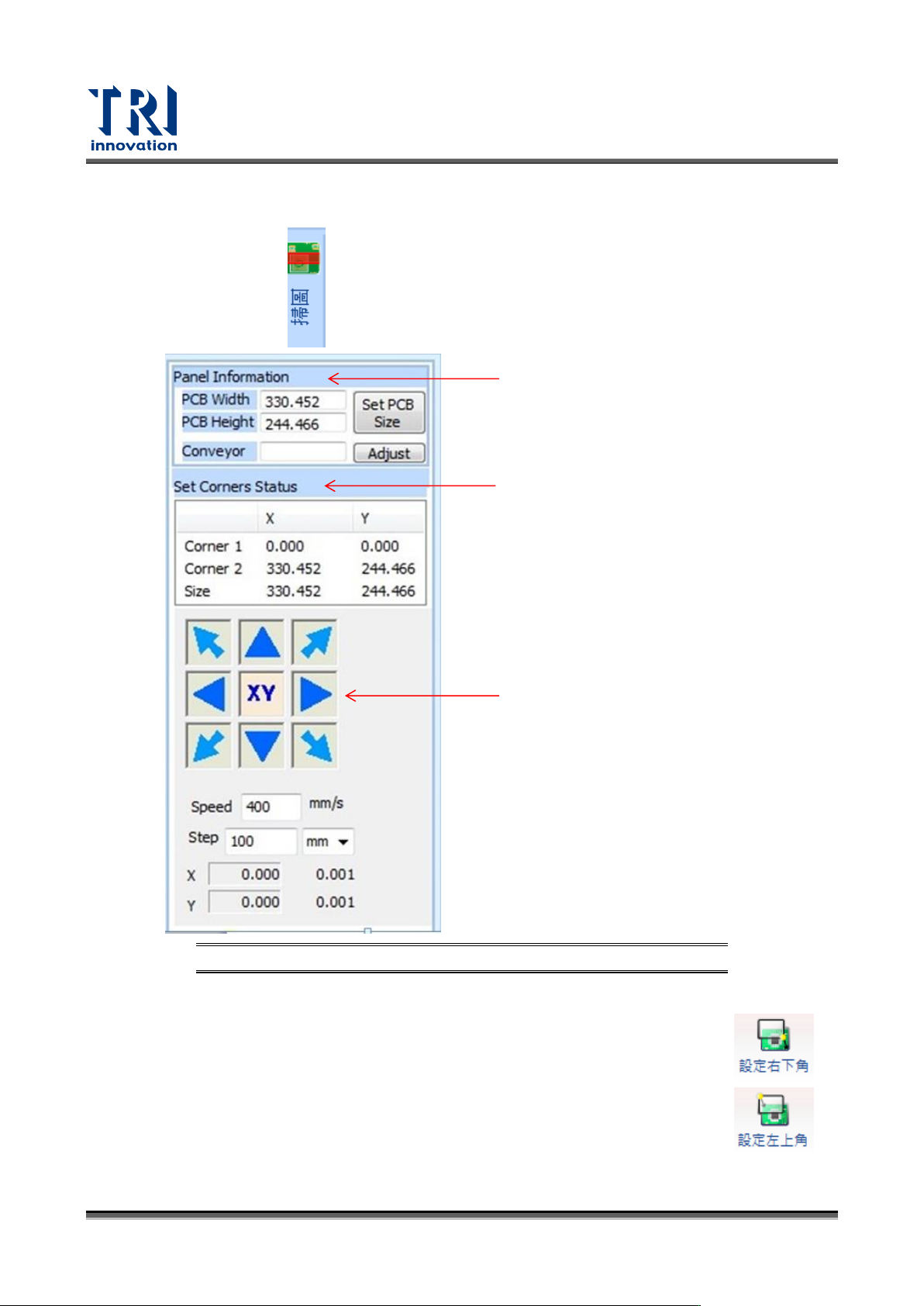

圖 19：掃描全圖功能介面
2) 調整板寬，然後選擇進板。
3) 利用 XY 移動平台區上的移動按鈕，將主畫面移至板子的右下角，然後按下 。
4) 利用 XY 移動平台區上的移動按鈕，將主畫面移至板子的左上角，然後按下 。
面板資訊區
機板對角設定狀態區
XY 移動平台區
Test Research, Inc.
TR7700 SIII Series User Guide – Software 17
5) 按下工具頁相關頁籤裡的 來擷取整板的圖檔。
6) 完成取圖動作後，檢測板畫面區會顯示出所擷取到的全板影像。
