Test Research, Inc. TR7700 SIII Series Us er Guide – Software 25 圖 32 ：產生多連 板資訊 – 步驟 7
Test Research, Inc.
24 TR7700 SIII Series User Guide – Software

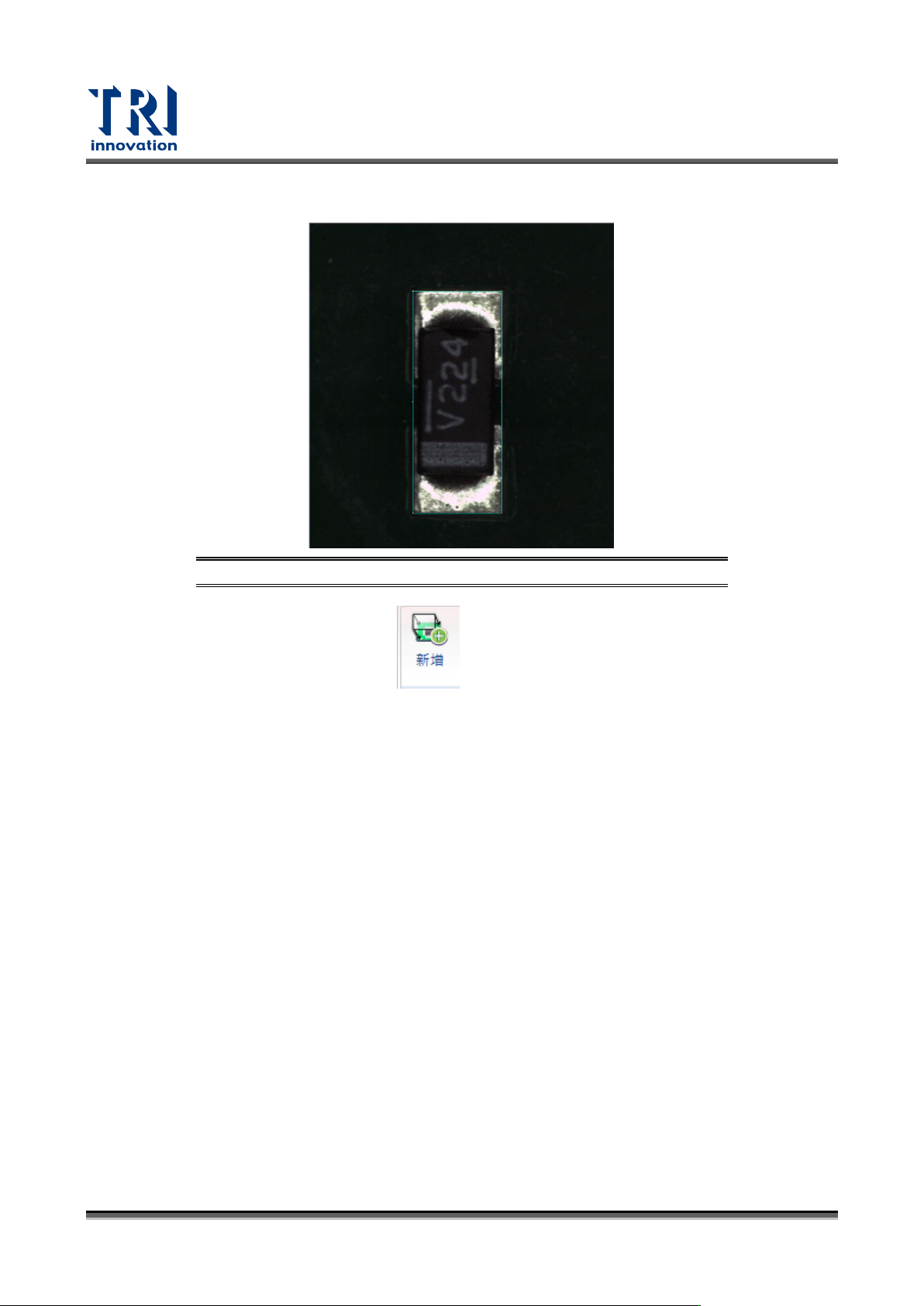

6) 調整 CAD 方格大小至切齊元件焊盤邊緣。
圖 31：產生多連板資訊 – 步驟 6
7) 在 CAD 方格上按右鍵，並點選 。 接著，系統會自動切換回大圖模式，並且將
設為參考座標的元件以米黃色顯示。.
Test Research, Inc.
TR7700 SIII Series User Guide – Software 25

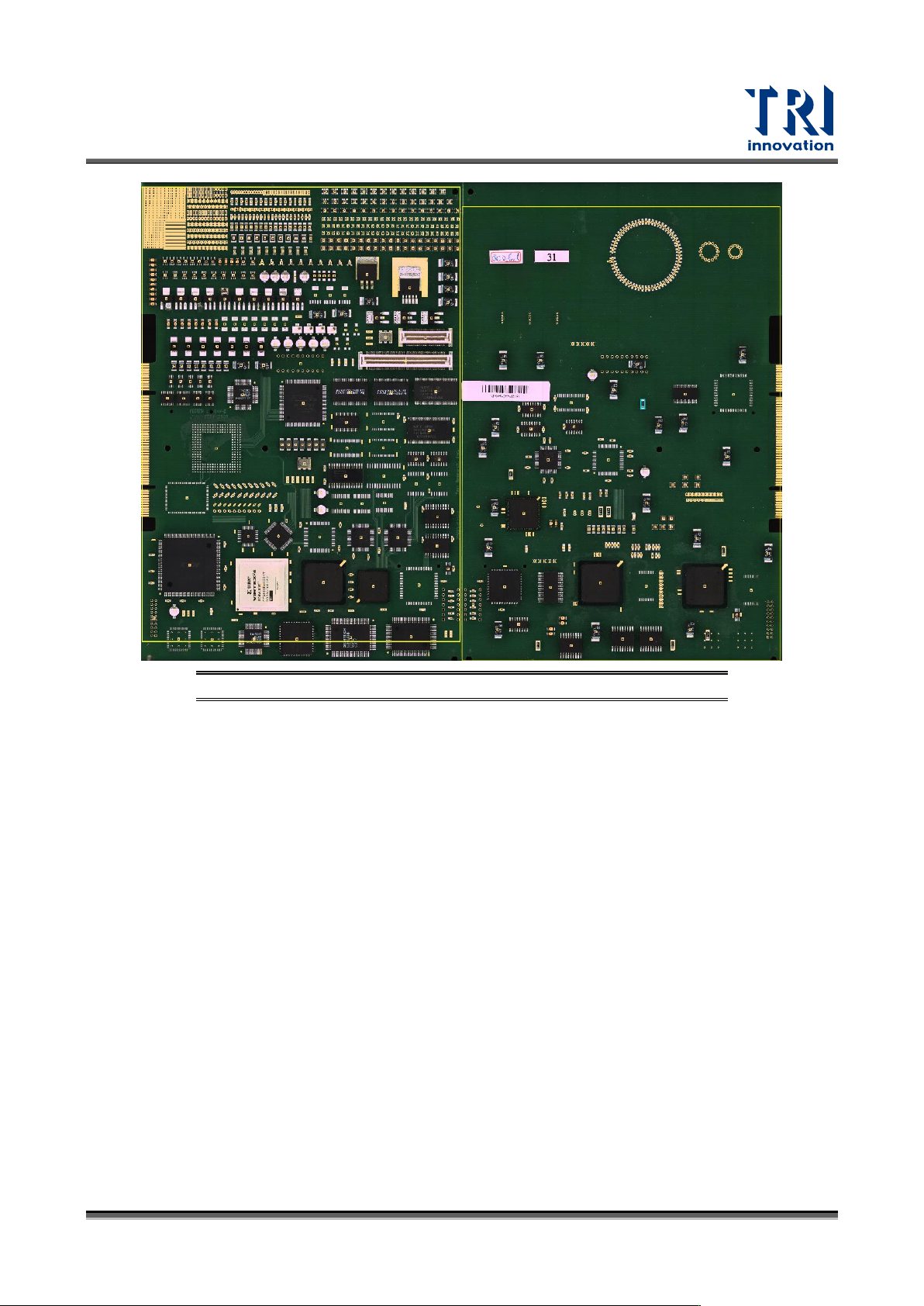

圖 32：產生多連板資訊 – 步驟 7
Test Research, Inc.
26 TR7700 SIII Series User Guide – Software

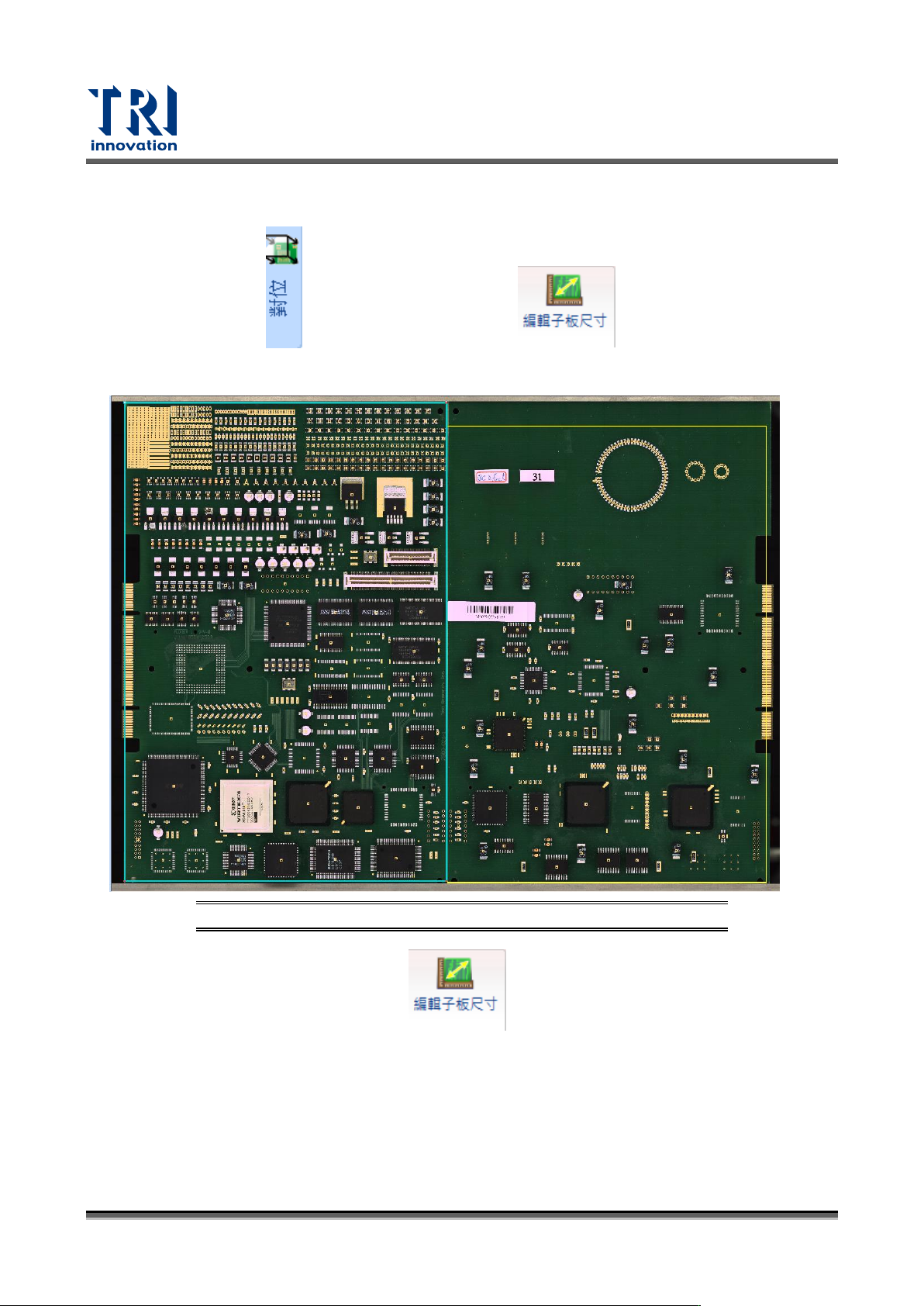

2.7 設定板子尺寸
1) 在[對位]頁籤( )下，選擇第一子板後，按下 ，直接拖曳板寬邊界到適
當的大小，如下圖所示。
圖 33：設定板子尺寸 – 步驟 1
2) 同樣的，選擇第二子板後，按下 ，直接拖曳板寬邊界到適當的大小，完
成電路板尺寸大小設定。
