Test Research, Inc. TR7700 SIII Series Us er Guide – Software 29 圖 36 ：設定定位座 標 – 步驟 2 4) 選擇 “ 使用當前實 際影像 ” 或 “ 使用標準類型模組 ” 後按下 “OK” 。 使用當前實際影像：直 接擷取檢測框內影像當定位 影像 。 使用標準類型模組：自 動計算圓或方的影像尺寸， 並提供 ” 使用黑色主體 ” 功能切換黑色底或白色 底的設定。…
Test Research, Inc.
28 TR7700 SIII Series User Guide – Software

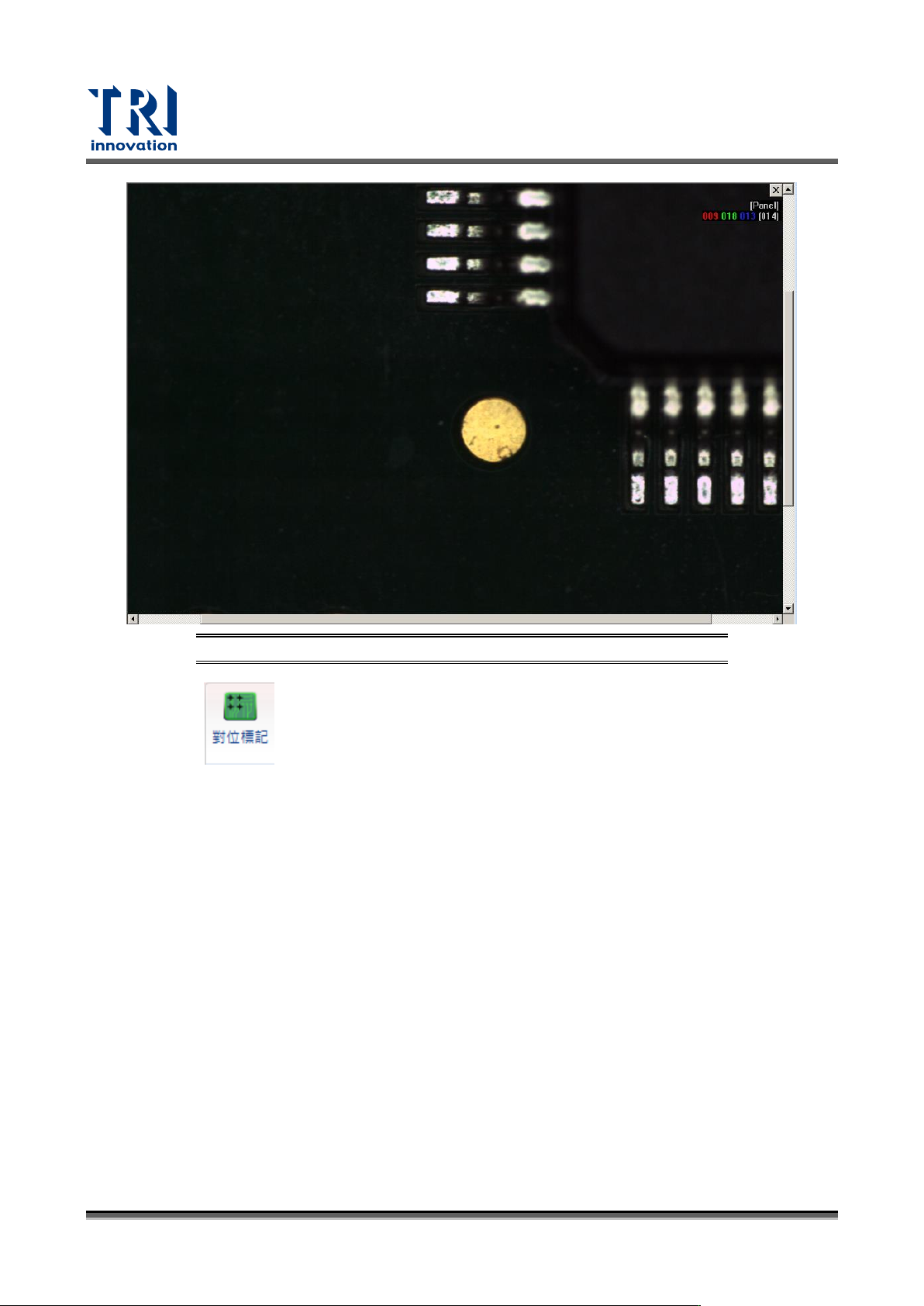

圖 35：設定定位座標 – 步驟 1
3) 點選 並拖曳並調整方塊大小至包含板上的定位座標。
Test Research, Inc.
TR7700 SIII Series User Guide – Software 29

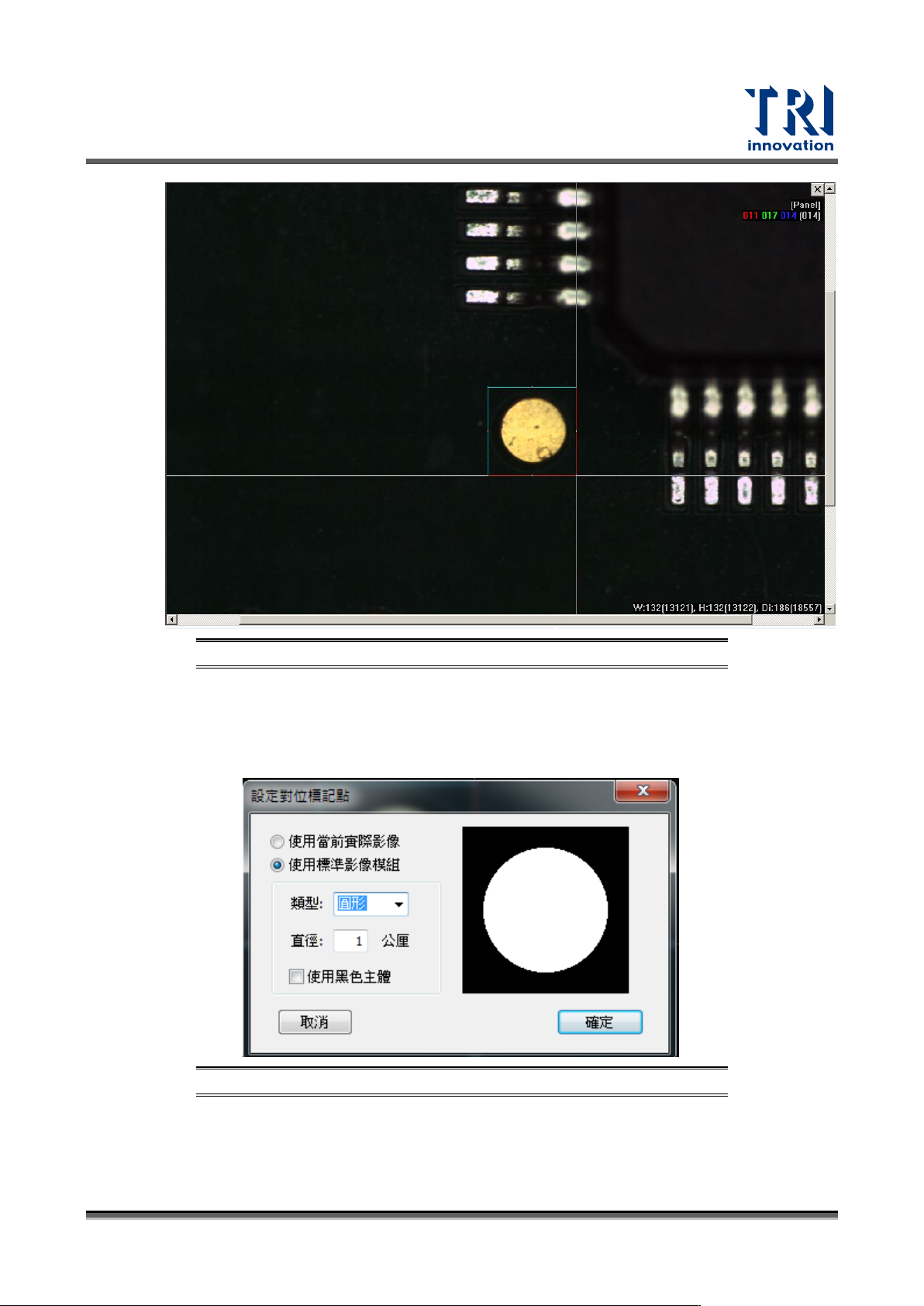

圖 36：設定定位座標 – 步驟 2
4) 選擇 “使用當前實際影像” 或 “使用標準類型模組” 後按下“OK”。
使用當前實際影像：直接擷取檢測框內影像當定位影像 。
使用標準類型模組：自動計算圓或方的影像尺寸，並提供”使用黑色主體”
功能切換黑色底或白色底的設定。
圖 37：設定定位座標 – 步驟 3
5) 點選定位座標的代料影像後，調整左方的 R、G、B 軸至適當的影像權重。.
Test Research, Inc.
30 TR7700 SIII Series User Guide – Software

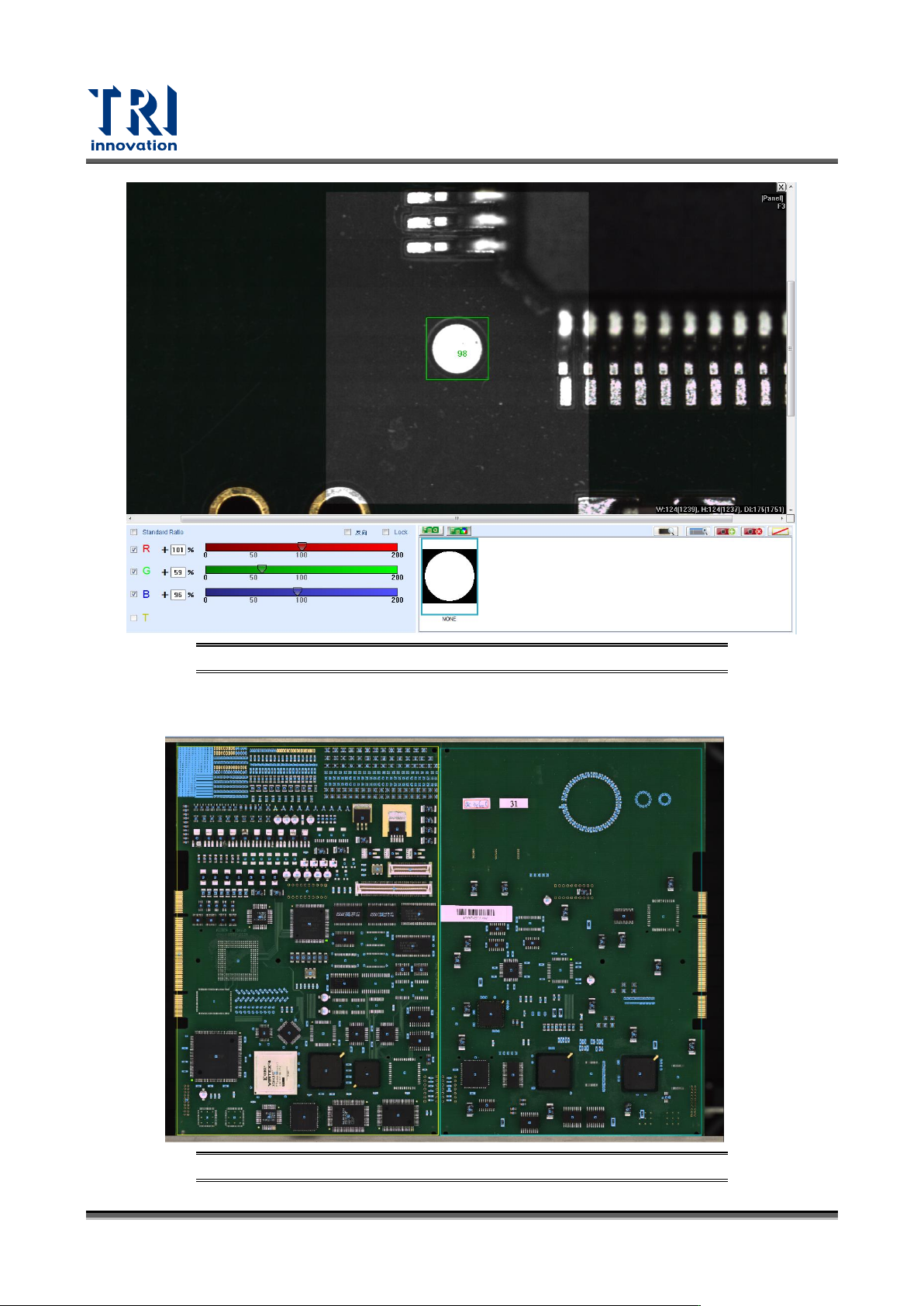

圖 38：設定定位座標 – 步驟 4
6) 點選滑鼠左鍵兩下原圖，系統會回到大圖模式，然後重複步驟 1 到 5 來增加另外兩個
對位座標。設定完成的對位標記將會在大圖模式下以綠色方格表示。
圖 39：設定定位座標 – 步驟 5
