Test Research, Inc.
48 TR7700 SIII Series User Guide – Software

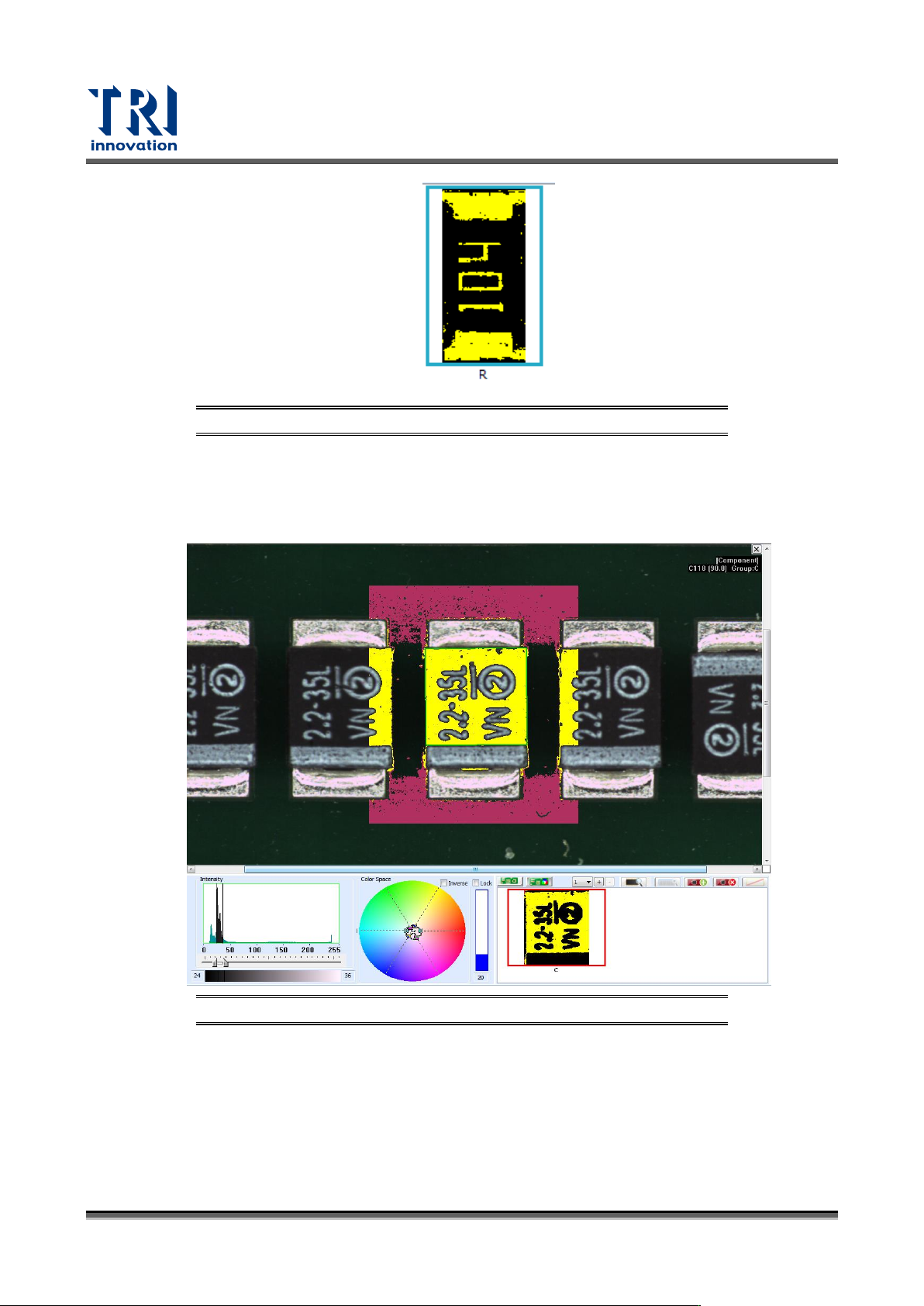

圖 69：經色彩空間法處理後的元件畫面代料影像畫面
增加色彩空間所要擷取的色彩數：在很多時候，影像中欲切出的色彩區塊不一定是連續分
布，若將非連續的區塊全部納入 Color space 範圍，可能導致中間區塊的雜訊也一起被切
出，此時需要 Multi-Color space 的機制來處理這個問題 。使用者可視需求增加 Color
space 的組數，可分別做選色與調整，最後將多組結果影像做聯集後再做檢測 。
圖 70：點選第一區色彩設定
新增第二區顏色功能：
Test Research, Inc.
TR7700 SIII Series User Guide – Software 49

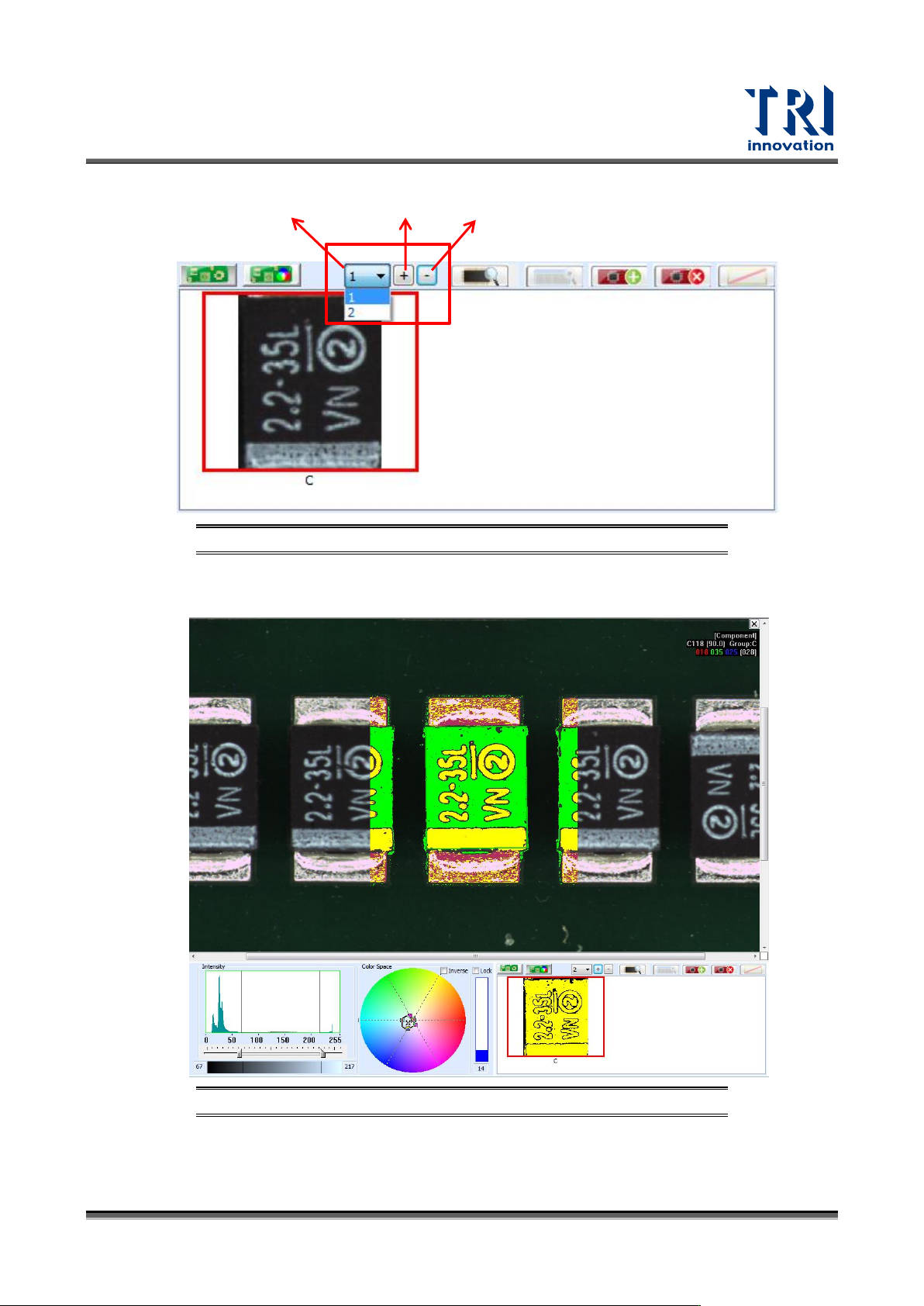

圖 71：增加第二區色彩設定
設定第二區顏色，黃色代表目前調整中的 ColorSpace 切出的部分，綠色代表其他組已調
整 ColorSpace 切出部分的聯集，會以黃色+綠色的聯集結果來做檢測。
圖 72：選取第二區色彩設定
即時檢測代料影像：檢測所有代料影像並顯示計算結果。
新增
刪除
選擇編號
Test Research, Inc.
50 TR7700 SIII Series User Guide – Software

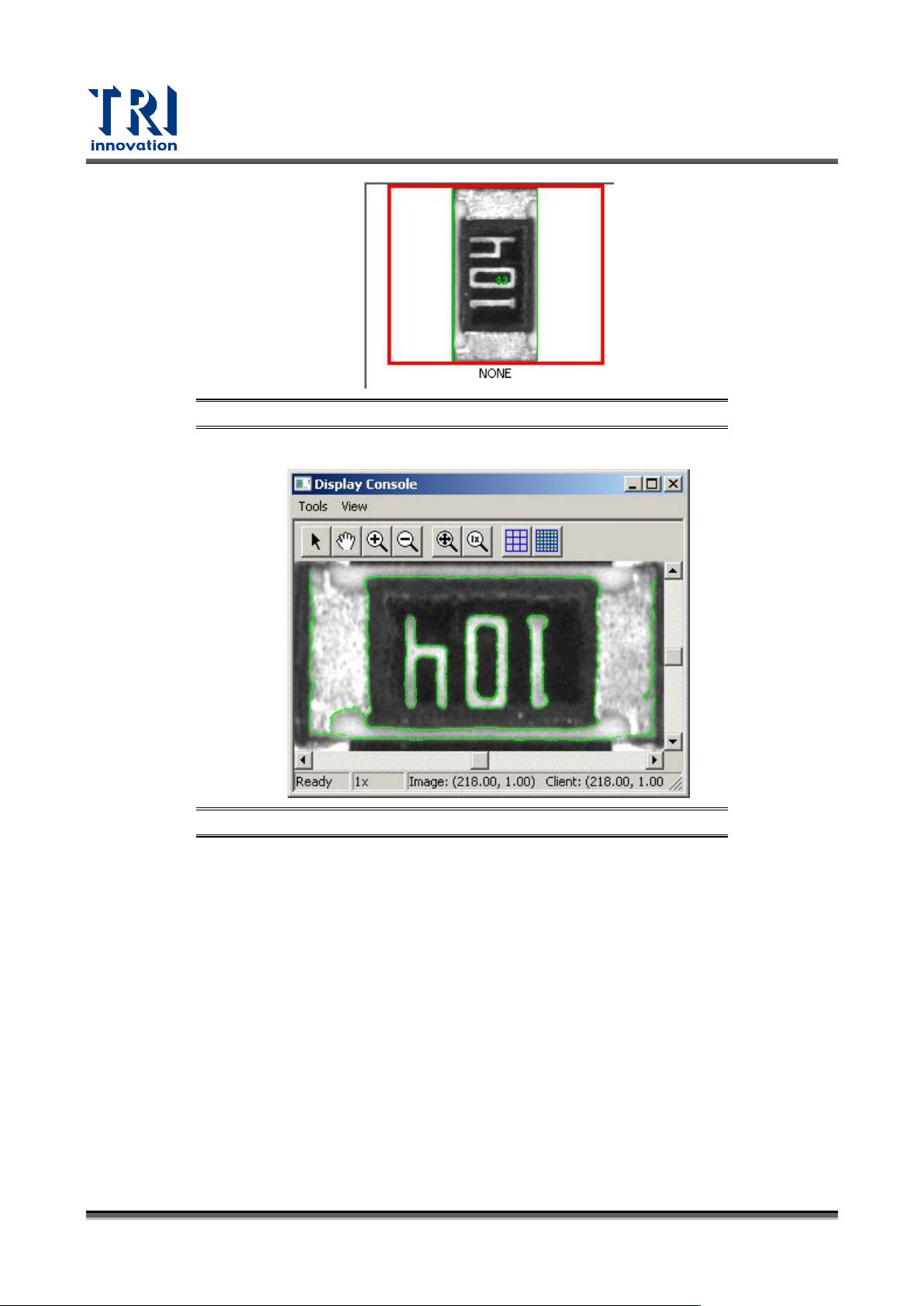

圖 73：點選”即時檢測代料”影像功能後的代料影像
顯示代料影像輪廓：進行代料影像的輪廓偵測(僅能在權重法下使用)。
圖 74：顯示代料影像輪廓功能視窗
新增代料影像：將原圖中檢測框的影像加入到代料影像區。
移使用遮罩功能：將已選擇的代料影像從代料影像區移除。
使用遮罩功能：對代料影像進行遮罩功能，以增加檢測的正確性(僅能在權重法下使用) 。
點選後會跳出遮罩視窗，如下圖所示。
