Test Research, Inc.
56 TR7700 SIII Series User Guide – Software
圖 83：偏移模式 - Boundary
模式：選擇使用 Head、Body、Square、Rnet 或者 CAE 的檢測方式。
Head：利用 Chip 兩電極端的色彩來判定 Chip 元件位置，適用於一般情況。擷取
色彩時需選出兩端極的色彩，並注意盡量不要讓爬席端的雜訊與電極端色彩相連，
如下圖所示。
圖 84：Chip 框-Head 模式色彩選取方式
− Head 形式：選擇使用 Rectangle 或 T-Shaped。一般情況時，Head 會呈現為
Rectangle 的狀態，但某些元件會呈現為 T-Shaped，如下圖所示。
圖 85：Head 形式 – T-Shaped 使用元件範例
Body：利用 Chip 元件本體的色彩來判定 Chip 元件位置。適用於當 Chip 兩電極端
與本體色彩對比不明顯或破碎時，但本體色彩對比可突顯時使用（不適用於正方形
元件），如下圖所示。
Test Research, Inc.
TR7700 SIII Series User Guide – Software 57

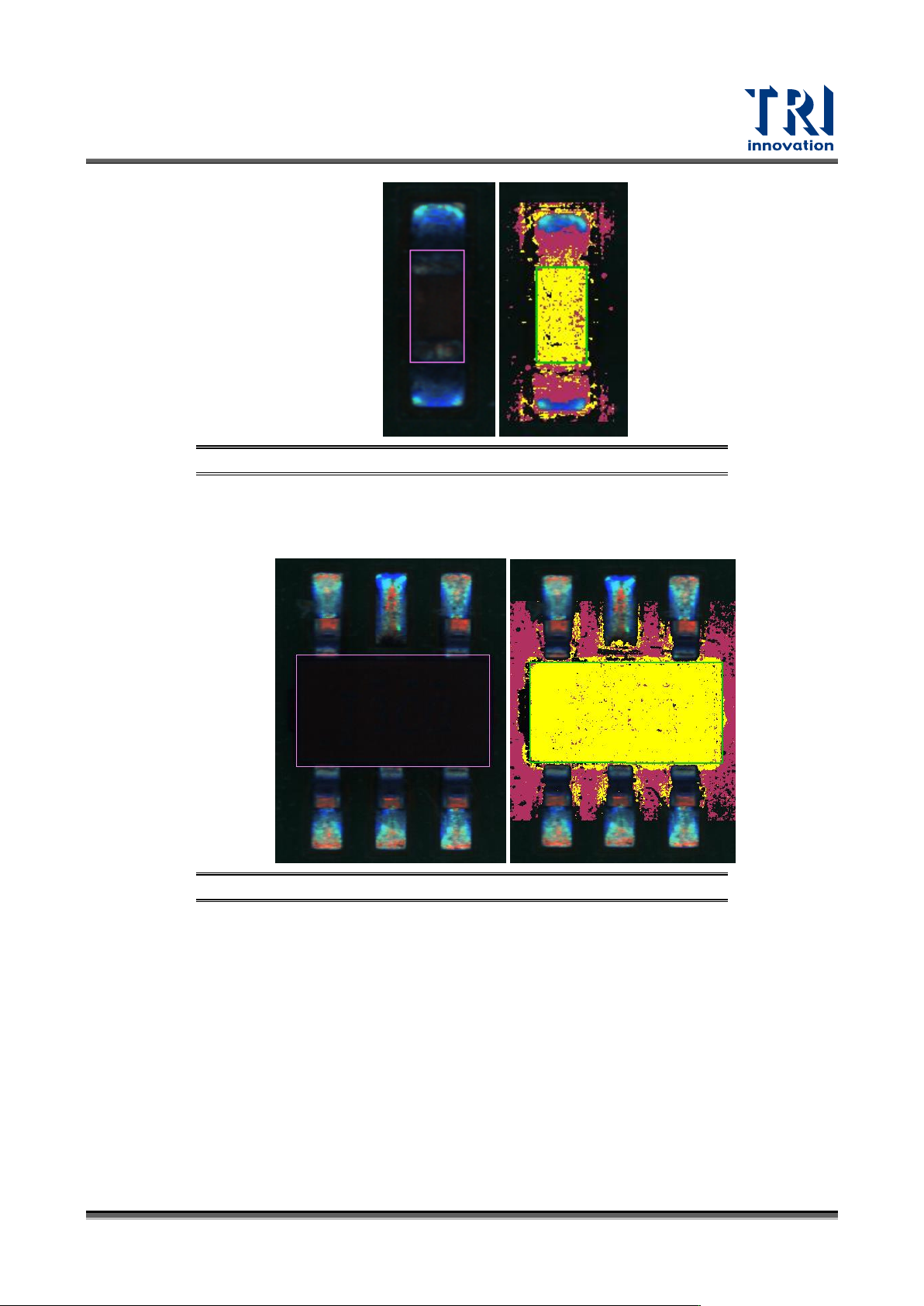

圖 86：Chip 框-Body 模式色彩選取方式
Square：當本體為黑色元件時使用，並適用於長方形或正方形元件。擷取色彩時
須盡量不要讓雜訊與本體相連，如下圖所示。
圖 87：Chip 框-Square 模式色彩選取方式
Rnet：利用 Rnet 的 body 兩旁有明顯的接腳亮面區域的色彩來檢測，適用於排阻
與排容元件，如下圖所示。
Test Research, Inc.
58 TR7700 SIII Series User Guide – Software
圖 88：Chip 框-Rnet 模式色彩選取方式
CAE：用來檢測鋁質電容。選色時可以選擇使用鋁質電容的底板顏色或者是圓形電
容的部分，如下圖所示。
圖 89：Chip 框-CAE 模式色彩選取方式
X 方向標準尺寸：設定檢測元件在 X 方向的標準尺寸。
Y 方向標準尺寸：設定檢測元件在 Y 方向的標準尺寸。
依尺寸重新定位子框：勾選時將依據 Chip 框的大小調整 Child 框位置，使其與 Chip 框
邊緣切齊。
將檢測結果當作標準尺寸：將計算出來的 Chip 元件大小結果設為標準值。
3.7.4 Circle 框
用途：量測物件外形是否為趨近圓形。
檢測原理：利用量測出來圓的最大半徑及最小半徑來計算其真圓度。
參數畫面與說明：
