Test Research, Inc. TR7700 SIII Series Us er Guide – Software 81 區塊面積上限：設定區 塊面積上限，單位為 ，超過則不計算。若值 小於下限面 值則預設為面積無上限 。 區塊面積下限：設定區 塊面積下限，單位為 ，不足則不計算。 寬高比上限 / 下限 ：設定寬高比的 上限與下限， 只有寬高比 介於此範圍內 才列入計 算。最小需大於 1 。 …
Test Research, Inc.
80 TR7700 SIII Series User Guide – Software
圖 118：Void 框參數設定畫面 – 與焊盤連動設定 – 限制在焊盤範圍內
除錯：原廠研發工程師除錯使用。
Blob Mode 的說明如下：
用途：利用面積及寬高比值來檢查元件的錫點空焊、缺件或極反。
檢測原理：1. 灰階模式：計算亮或暗區占整個檢測框的比例。
2. 色彩模式：計算所選取的色彩占全部檢測框的比例。
參數畫面與說明：

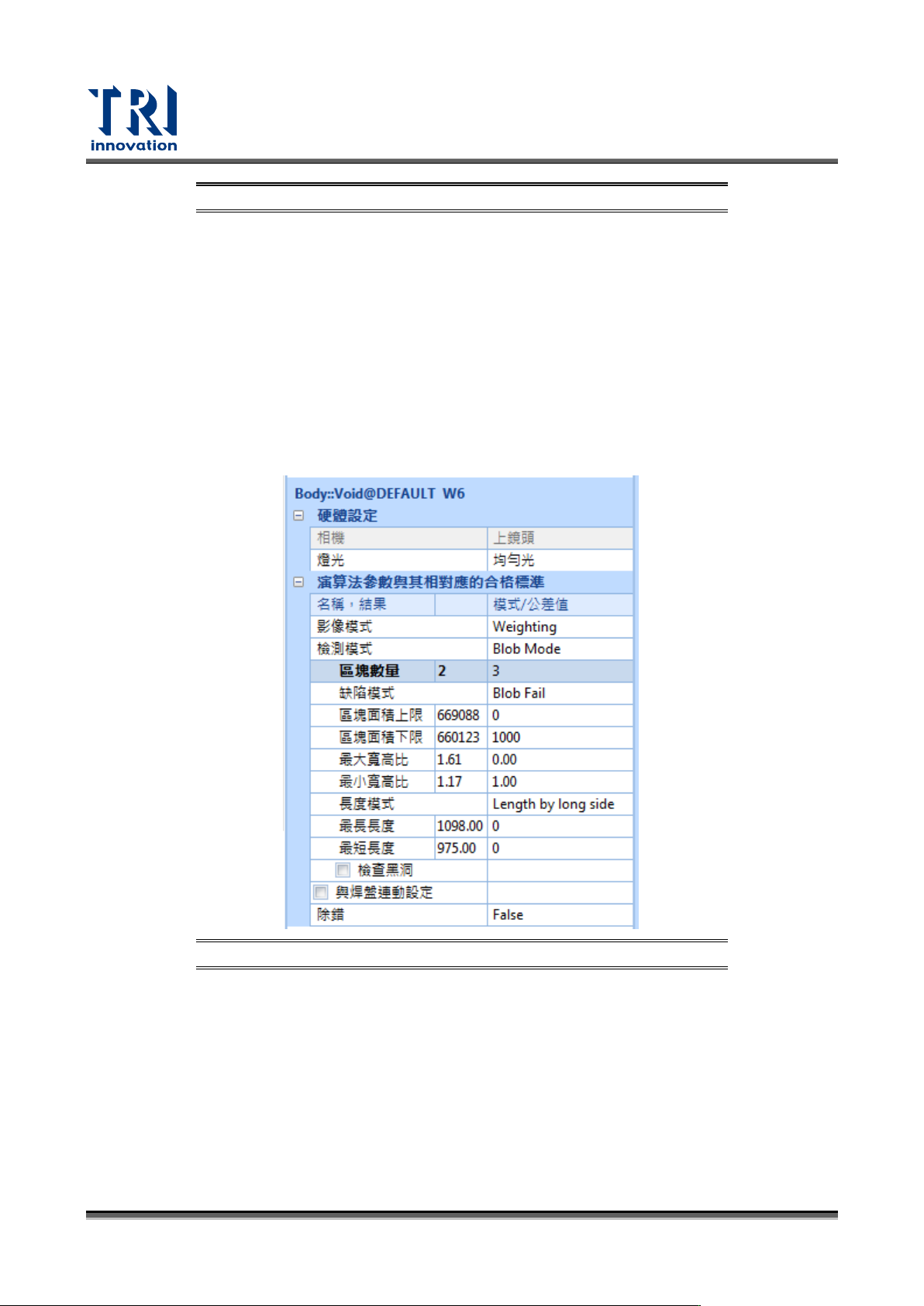

圖 119：Void 框參數設定畫面 – Blob Mode
硬體設定：
相機：選擇使用哪個角度的相機，此機種只能選擇上鏡頭。
燈光：選擇使用均勻光、錫形燈源、低角度燈源或者白燈，預設為白燈。
演算法與對應的條件屬性：
影像模式：選擇影像的比對方式為權重法或色彩空間法，預設為色彩空間法。
Blob Mode：
區塊數量：顯示所計算出來的 Blob 總數量。當偵測模式為 Blob Pass，檢測值≦
公差值，當偵測模式為 Blob Fail，檢測值>公差值。
缺陷模式：區分為 Blob Pass/ Blob Fail。
Test Research, Inc.
TR7700 SIII Series User Guide – Software 81
區塊面積上限：設定區塊面積上限，單位為
，超過則不計算。若值小於下限面
值則預設為面積無上限。
區塊面積下限：設定區塊面積下限，單位為
，不足則不計算。
寬高比上限/下限：設定寬高比的上限與下限，只有寬高比介於此範圍內才列入計
算。最小需大於 1。
長度模式：計算區塊的長邊或短邊長度當檢測標準。
長度上限/下限：設定寬高比的上限與下限，只有長度介於此範圍內才列入計算。
檢查黑洞：表示在亮中找暗或在暗中找亮的區塊的功能，且該區塊必須被全部包圍。

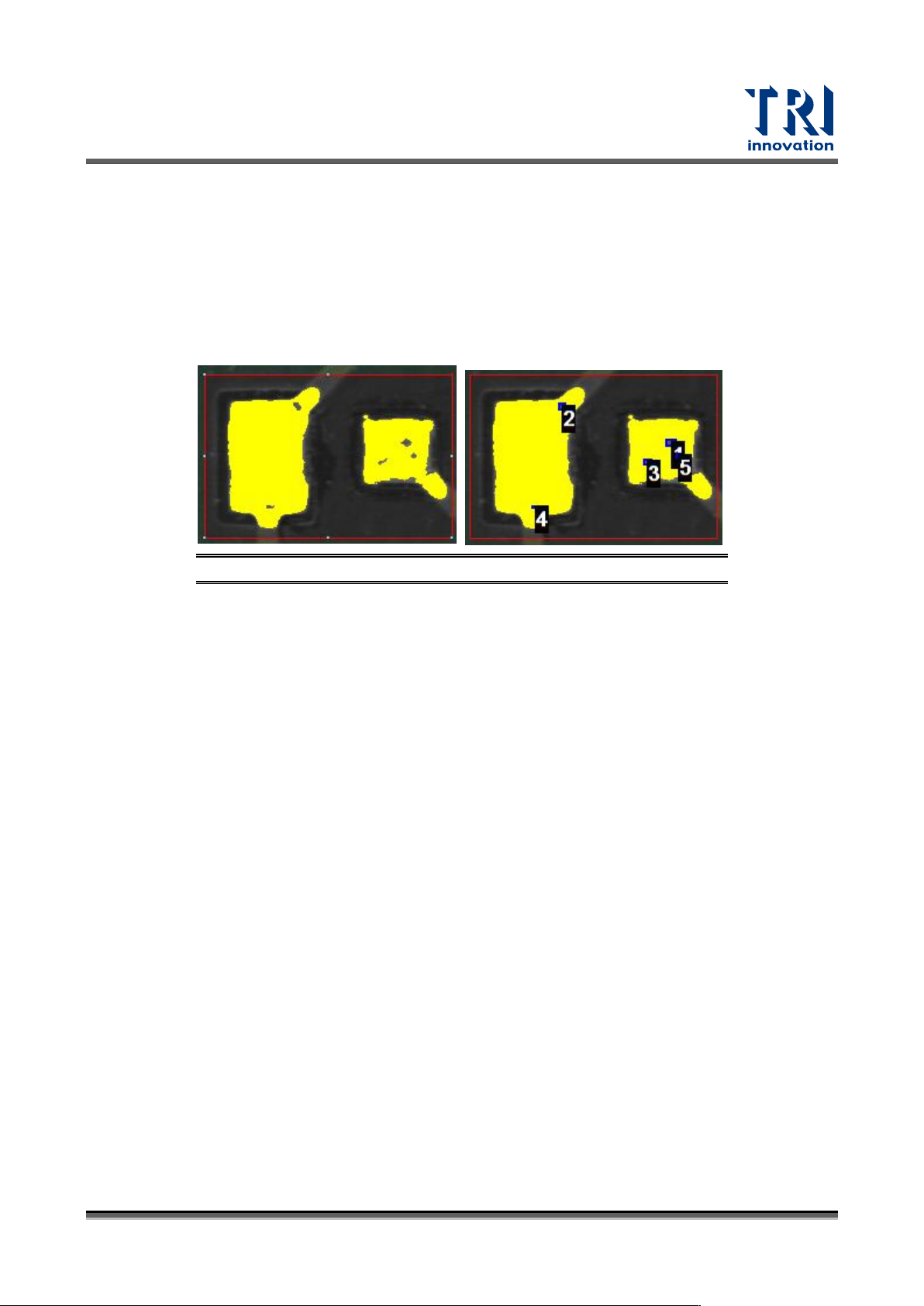

圖 120：Void 框 Blob Mode –檢查黑洞
檢查兩者：可同時檢查門檻值內符合的區塊和門檻值以外被包圍的區塊。與焊盤連動
設定：
移動到焊盤尾端：當焊盤尾端間距設為 0 即表示貼齊焊盤的末端，增加焊盤尾端間
距即分開檢測框到焊盤尾端的距離
移動到焊盤的中心軸：移動檢測框到與 Lead 框所設定焊盤中心共水平/垂直位置。
限制在焊盤範圍內：限制檢測框落在 Lead 框所設定的焊盤的範圍內。
除錯：原廠研發工程師除錯使用。
Sim Mode 的說明如下：
用途：用於錫型燈下的錫型分析，藉由加代料影像的方式教導程式好壞錫型的色彩/外觀差異，
再計算出相似度來判斷是否為瑕疵，來檢查元件的錫點空焊。
檢測原理：1. 灰階模式：計算亮或暗區占整個檢測框的比例。
2. 色彩模式：計算所選取的色彩占全部檢測框的比例。
參數畫面與說明：
Test Research, Inc.
82 TR7700 SIII Series User Guide – Software

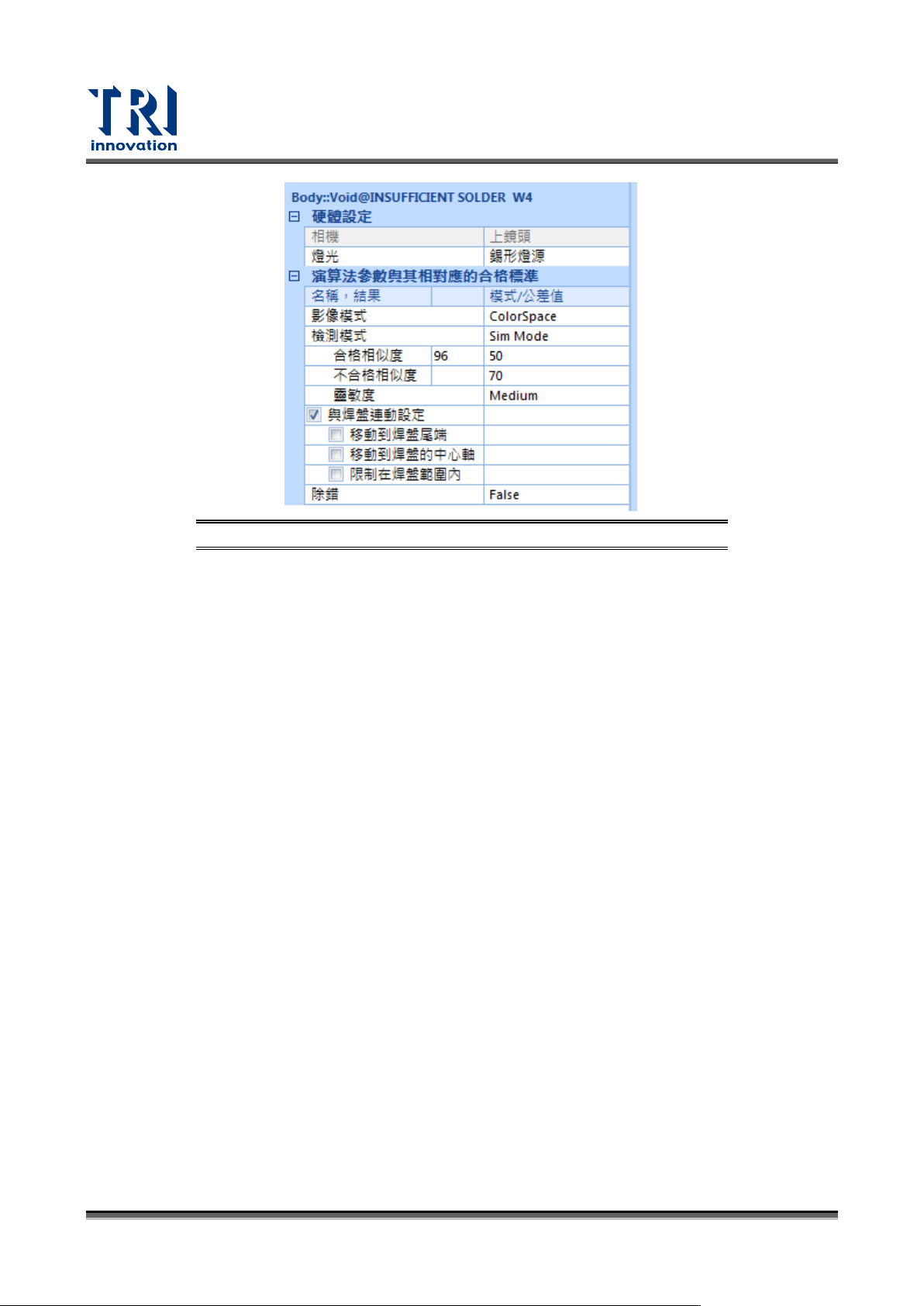

圖 121：Void 框參數設定畫面 – Sim Mode
硬體設定：
相機：選擇使用哪個角度的相機，此機種只能選擇上鏡頭。
燈光：選擇使用均勻光、錫形燈源、低角度燈源或者白燈，預設為錫型燈。
演算法與對應的條件屬性：
影像模式：權重法或色彩空間法，相關設定皆不影響比對的結果值。
合格相似度：與良品代料的比對相似度，大於設定值為 Pass。
不合格相似度：與不良品代料的比對相似度，大於設定值為 Fail，若不合格影像比對不
良則不做良品影像比對。
靈敏度：分為五種等級，敏感度越高，分數越容易因為外觀上的些微差異而降低。
與焊盤連動設定：
移動到焊盤尾端：當焊盤尾端間距設為 0 即表示貼齊焊盤的末端，增加焊盤尾端間
距即分開檢測框到焊盤尾端的距離
移動到焊盤的中心軸：移動檢測框到與 Lead 框所設定焊盤中心共水平/垂直位置。
限制在焊盤範圍內：限制檢測框落在 Lead 框所設定的焊盤的範圍內。
除錯：原廠研發工程師除錯使用。
