QA表 ＮＯ． 3 (1/2) ＮＯ． 3 (2/2) 机种 使用模具 货号 ４００３８９８４： 模具吸嘴Ｂ（６７９） 取得测力传感器装配位置及装配高度的设定值。 关于设定值，只要完成此处说明的要领就能得到。 请取得ＭＳ参数中的测力传感器偏差。 关于取得的方法，请参照「ＭＳ参数」的“４－１５－２测力传感器偏差”。 设定测力传感器本身的正确装配位置及高度坐标。 １．由于不能正确地进行载荷控制，导致贴装元件等的损伤。 ２．在吸嘴合格判定时，…
QA表 ＮＯ． 2 (1/2) ＮＯ． 2 (2/2)
机种
按照ＭＳ参数的设定１。
测力传感器参数设定
按照ＭＳ参数的设定１。
２．
３． 输入结束后，点击“ＯＫ”。
４． 点击“ＯＫ”后，出现以下信息。 每个测力传感器所附带的检查结果表
按照ＭＳ参数的设定１。
５． 这里也要点击“ＯＫ”，保存ＭＳ参数后再结束。
ＮＯ
①
②
ＮＯ．
③
④
⑤
⑥
⑦
⑧
⑨
⑩

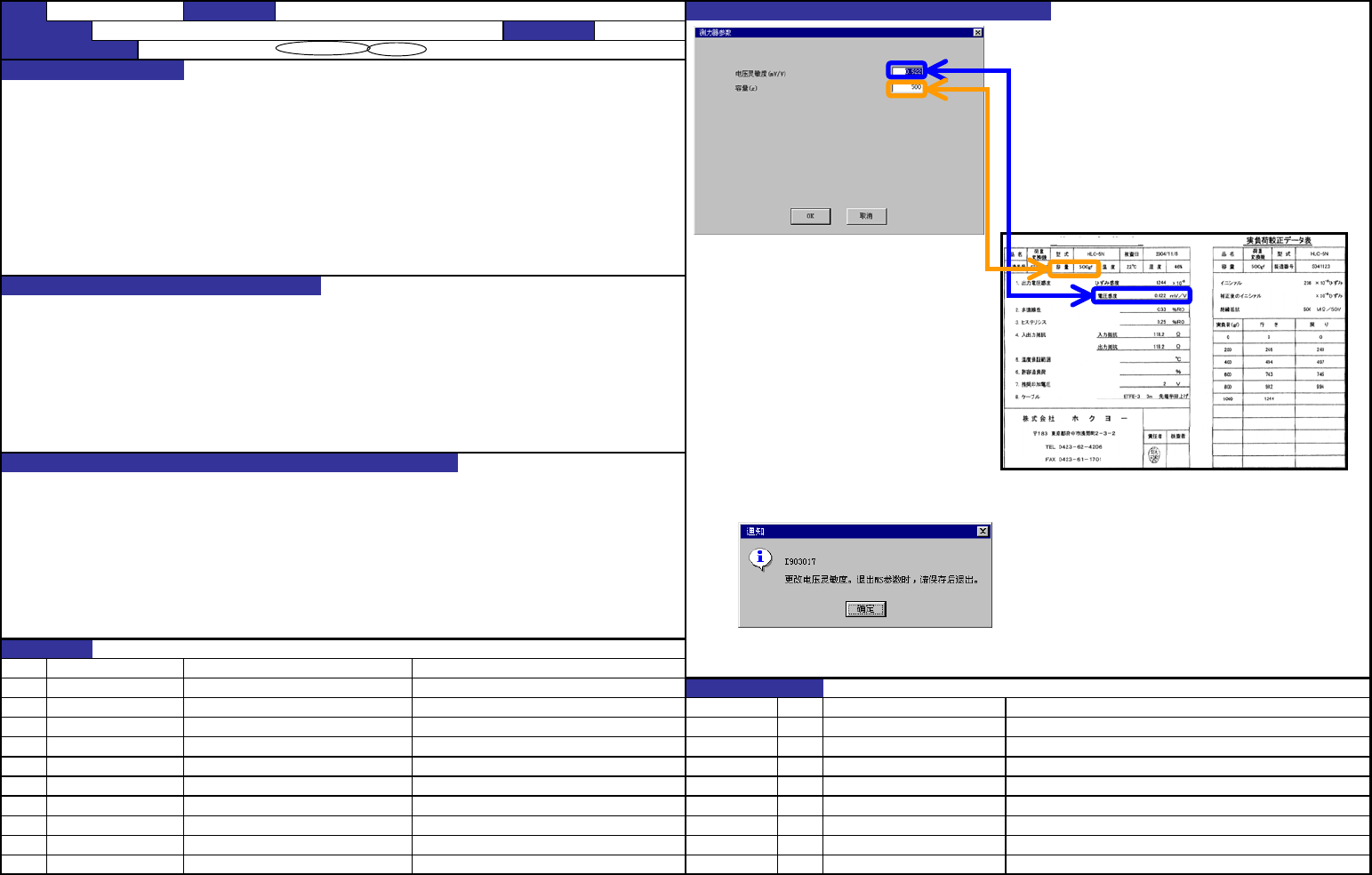

【１５】－２
如图所示，参照每个产品所附带的
检查结果表，将该值输入测力传感
器参数。
内容 処理
40032128 测力传感器放大器
日期
40031620 测力传感器组件 每个产品所附带的检查结果表
变更履历
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称
测力传感器灵敏度及种类设定２ 作成日
ＣＸ－１
装置名称
测力传感器
确认方法及调整方法（故障处理方法）
检 查 结 果 表
QA表 ＮＯ． 3 (1/2) ＮＯ． 3 (2/2)
机种
使用模具
货号 ４００３８９８４： 模具吸嘴Ｂ（６７９）

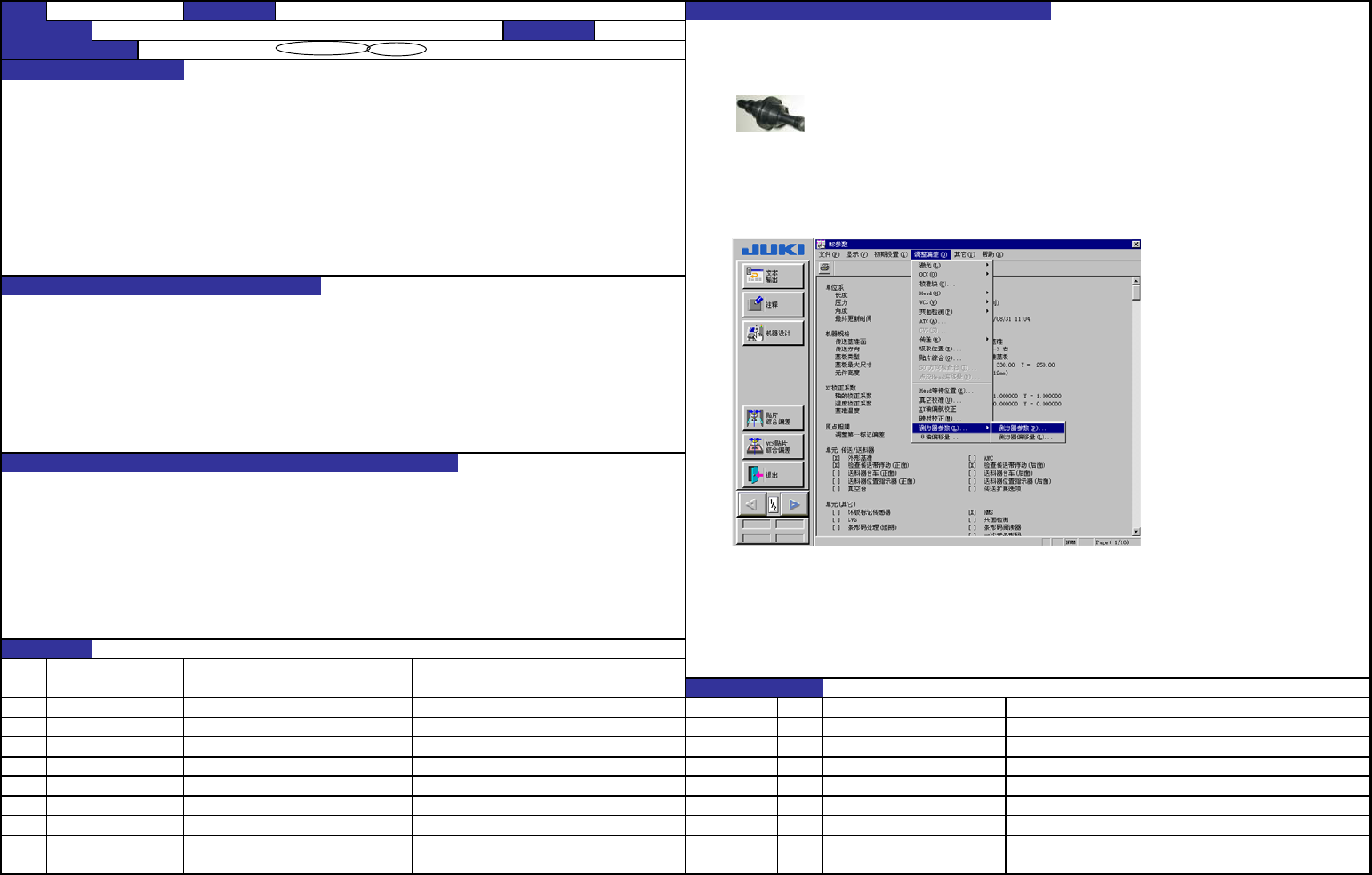

取得测力传感器装配位置及装配高度的设定值。
关于设定值，只要完成此处说明的要领就能得到。
请取得ＭＳ参数中的测力传感器偏差。
关于取得的方法，请参照「ＭＳ参数」的“４－１５－２测力传感器偏差”。
设定测力传感器本身的正确装配位置及高度坐标。
１．由于不能正确地进行载荷控制，导致贴装元件等的损伤。
２．在吸嘴合格判定时，即使吸嘴是合格品也被判定为不合格。
３．不能进行载荷测定。
４．实际高度和理论高度有很大差异，引起测力传感器和吸嘴双方的损伤。
ＮＯ
①
②
ＮＯ．
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【１５】－３
内容 処理
40032128 测力传感器放大器
日期
40031620 测力传感器组件
变更履历
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称
测力传感器装配位置及高度参数的取得１ 作成日
ＣＸ－１
装置名称
测力传感器
确认方法及调整方法（故障处理方法）

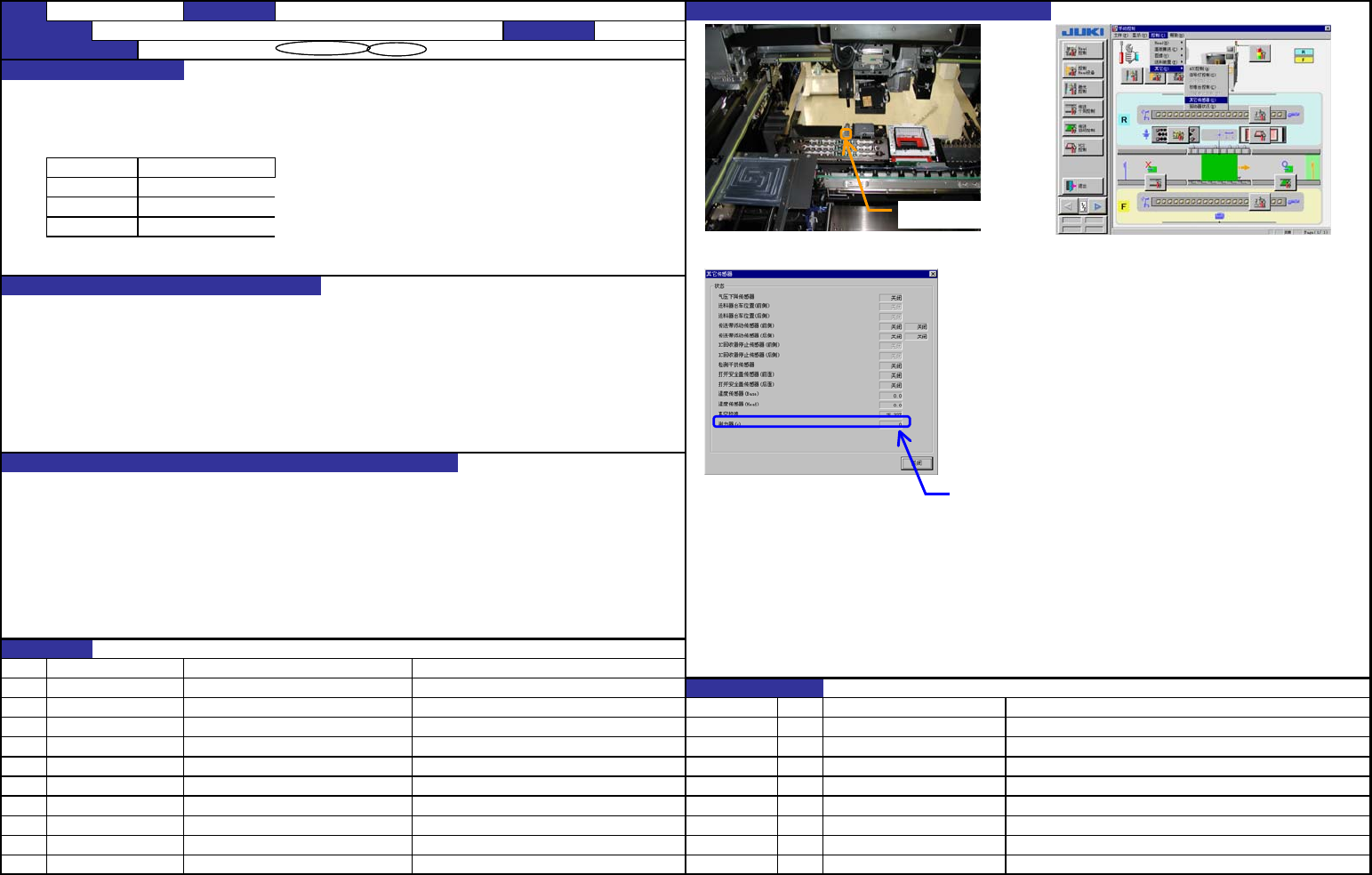

QA表 ＮＯ． 4 (1/2) ＮＯ． 4 (2/2)
机种
使用测力传感器测出载荷，确认测力传感器外围机器及参数等是否正常工作。
标准测定值：应在正常值的±３％以内。
7
g～10
3
7
g～10
3
7
g～103g
4g～204g～204g～206g
1g～301g～301g～309g
测力传感器的设置部位 手动控制选择画面
１．在手动控制中，如上图所示选择其他的传感器。
２．在左图的其他传感器画面中，确认载荷为０ｇ。
判断测力传感器相关机能的好坏。 ３．按左上图所示配置砝码。
４．从左图确认载荷，检查是否在标准值内。
※１．确认已进行了水平面调整并且周围环境没有震动。
※２．确认在没有载荷的状态下为０ｇ。
※３．砝码的配置部位应距前端７ｍｍ，左右方向为中央。
载荷测定值显示部位
１．由于不能正确地进行载荷控制，导致贴装元件等的损伤。
２．在吸嘴合格判定时，即使吸嘴是合格品也被判定为不合格。
３．不能进行载荷测定。
ＮＯ
①
②
ＮＯ．
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【１５】－４
ＣＸ－１
装置名称
测力传感器
确认方法及调整方法（故障处理方法）
功能名称
测力传感器功能的确认 作成日
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
40031620 测力传感器组件 每个产品所附带的检查结果表
变更履历
40032128 测力传感器放大器
日期
内容 処理
砝码 标准测定值
100g
200g
300g
砝码配置在此处。
测力传感器受到载荷后，
在此显示载荷。
