QA 表 ＮＯ． 5 (1/2) ＮＯ． 5 (2/2) 机种 确认方法 测定Ｚ传感器和Ｚ传感器配件的间隙，间隙应为０．９±０．２ｍｍ。（图Ａ、Ｂ尺寸） 生下移动Ｚ传感器，让上下都符合规格范围。 Ｚ传感器和Ｚ传感器间隙 ０．９±０．２ｍｍ 调整方法 拧松Ｚ传感器座的安装螺丝，调整Ｚ传感器的位置。 ＭＮＬＡ贴装头 Ｚ传感器 Ｚ传感器配件 影响Ｚ轴原点位置的再现性，影响Ｚ轴异常，吸嘴更换，元件吸附，ＬＡ测定，贴装精度。 Ｚ轴异常 吸嘴更换异…

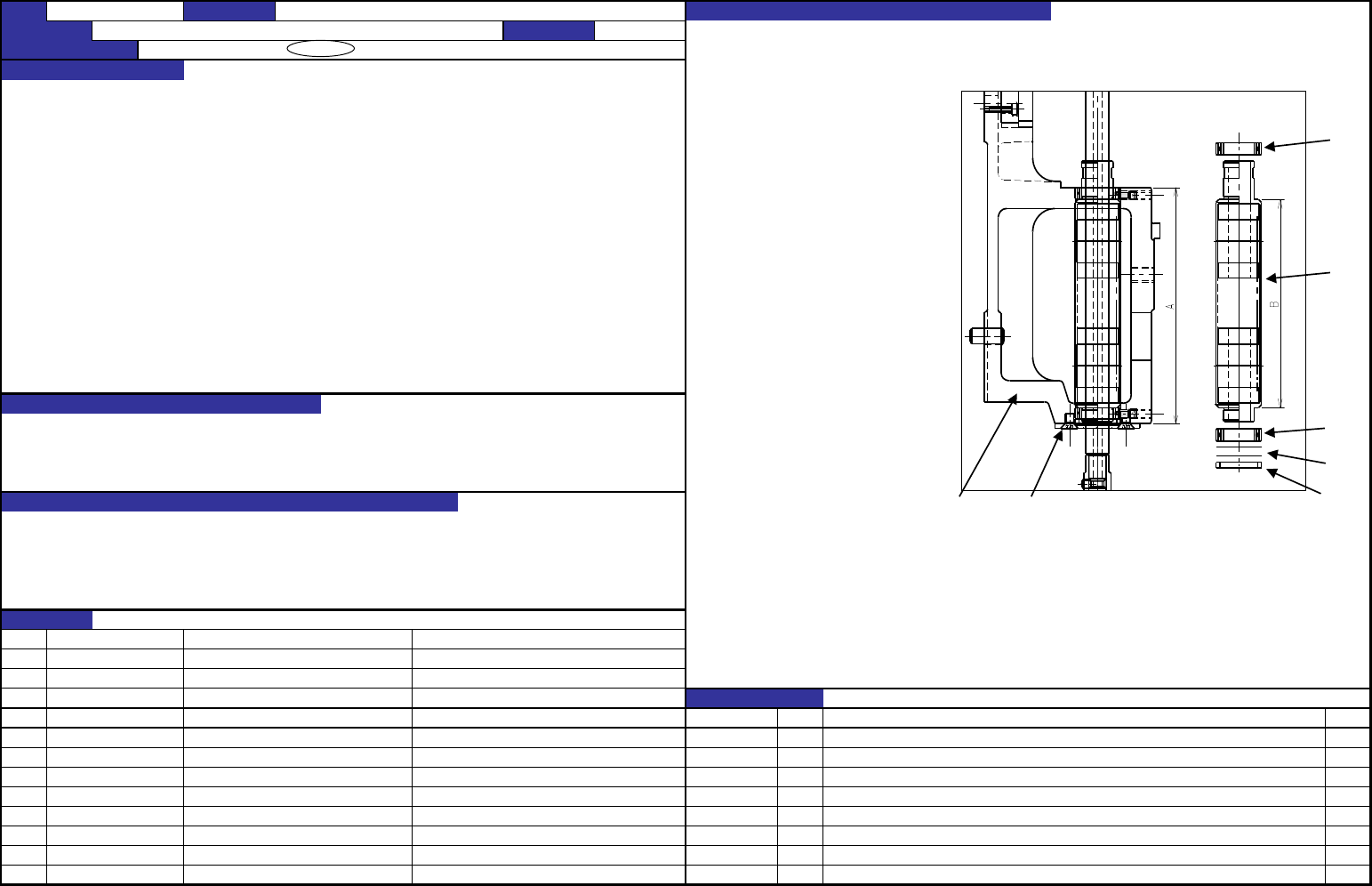

QA表 ＮＯ． 4 (1/2) ＮＯ． 4 (2/2)
机种
确认方法
卸下轴承板，确认推顶橡胶是否从贴装头支架凸出５０μｍ。
球螺旋保持轴承的弹力：推进橡胶损坏量 ５０μｍ
调整方法 轴承
贴装头支架的Ａ尺寸 4 4E+07
连接箱的Ｂ尺寸 8 4E+07
轴承厚度（Ｔ１、Ｔ２） 8 4E+07
推顶橡胶的厚度 8 SM1030552TN
4
测定上述，选择能让推顶橡胶凸出贴装头 ( 0 )
支架５０μｍ的间隔片。 连接箱
间隔片厚度 (mm)
=Ａ-Ｂ-T１-Ｔ２-Ｔｓ+0.15
Ｚ轴系统的刚性不足，影响贴装精度。 轴承
吸嘴摆动变大，影响贴装精度，元件吸附，激光测定。
间隙片
贴装头支架 轴承板 推顶橡胶
贴装精度恶化
元件吸附错误
ＬＡ测定异常
ＮＯ
①
②
③
④ ＮＯ． 担当人
⑤
⑥
⑦
⑧
⑨
⑩
⑪
⑫
【１】－４
40022531
Ｓ轴承座G
t=0.4mm
Ｓ轴承座F
40022530
40001204 Ｓ轴承座Ｃ t=0.05mm
40022529
Ｓ轴承座E
40014025
40001203 Ｓ轴承座Ｂ t=0.1mm
SB111000100 轴承
t=0.025mmＳ轴承座Ｄ
球螺旋
日期
预想故障（应规格调整值不良而发生的故障）
对象元件
40001144
内容
变更履历
确认方法及调整方法（故障处理方法）
推进橡胶
40001140
Ｓ轴承座Ａ t=0.2mm40001202
40001111 贴装头支架
货号 品名 有关质量特性
质量特性(规格调整值)
功能作用（规格调整值的意义）
功能名称 保持球螺旋轴承的弹性
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
编制日期
ＣＸ－１ 装置名称 贴装头（ＭＮＬＡ贴装头）
t=0.3mm
t=0.35mm

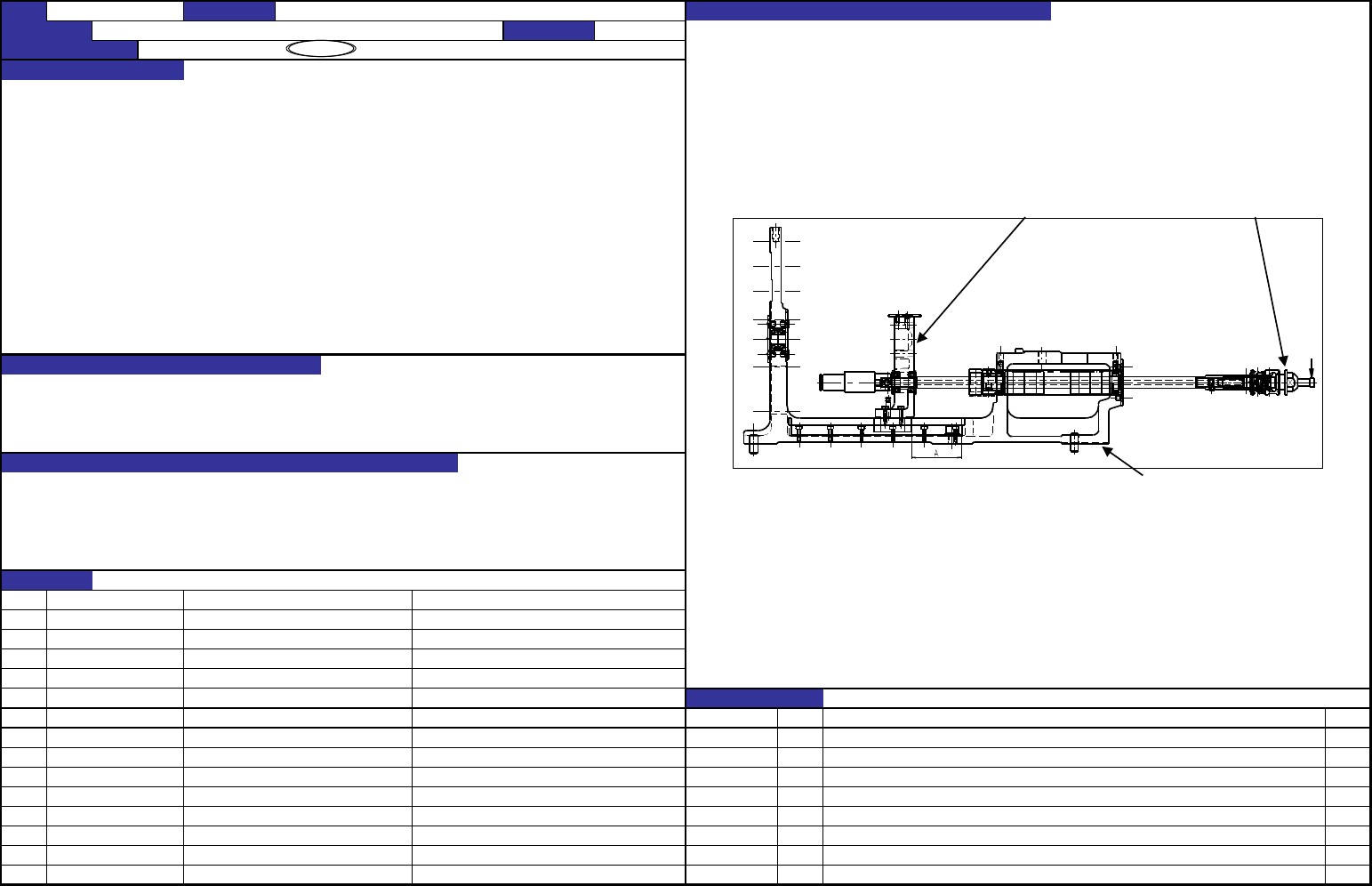

QA表 ＮＯ． 5 (1/2) ＮＯ． 5 (2/2)
机种
确认方法
测定Ｚ传感器和Ｚ传感器配件的间隙，间隙应为０．９±０．２ｍｍ。（图Ａ、Ｂ尺寸）
生下移动Ｚ传感器，让上下都符合规格范围。
Ｚ传感器和Ｚ传感器间隙 ０．９±０．２ｍｍ 调整方法
拧松Ｚ传感器座的安装螺丝，调整Ｚ传感器的位置。
ＭＮＬＡ贴装头
Ｚ传感器
Ｚ传感器配件
影响Ｚ轴原点位置的再现性，影响Ｚ轴异常，吸嘴更换，元件吸附，ＬＡ测定，贴装精度。
Ｚ轴异常
吸嘴更换异常
元件吸附异常，芯片跳起
ＬＡ测定异常
贴装精度恶化
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【１】－５
内容
40001147 Ｚ传感器夹头
日期
40001131 Ｚ传感器座
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
功能名称 Ｚ传感器间隙 编制日期
ＣＸ－１ 装置名称 贴装头（ＭＮＬＡ贴装头） 确认方法及调整方法（故障处理方法）

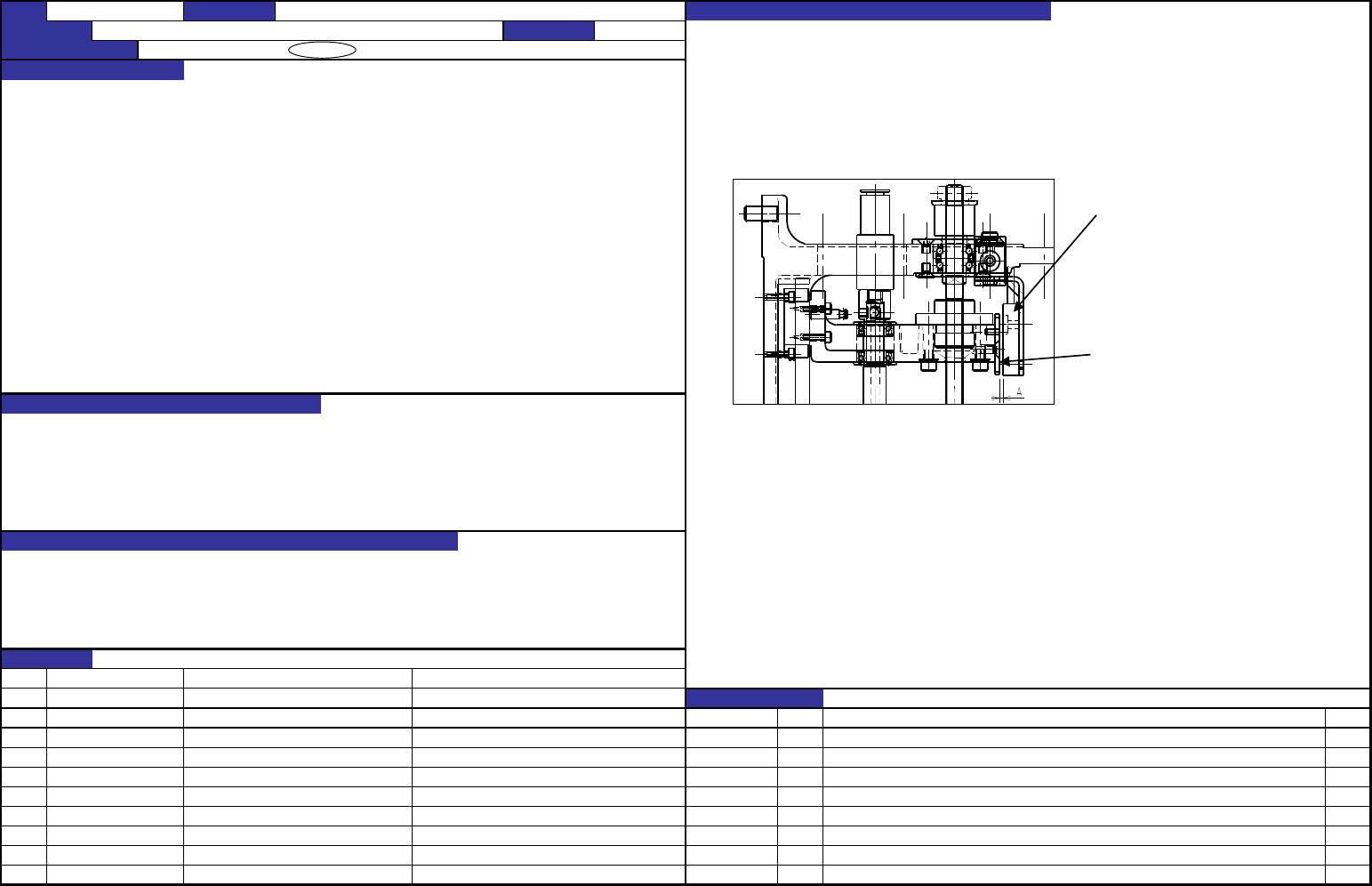

QA表 ＮＯ． 6 (1/2) ＮＯ． 6 (2/2)
机种
确认方法
测定贴装头支架安装面到夹具吸嘴中心旋转中心的距离，应为４０±０．１ｍｍ。
４个ＭＡＸ－ＭＩＮ应为０．０２ｍｍ以下。
Ｙ方向球螺旋轴旋转中心 ４０±０．１ｍｍ （测定吸附高度） 此时,把直线导轨的滑动装置和下侧限制减震器的距离(下图Ａ尺寸)调整为３２ｍｍ。（吸附高度）
４个ＭＡＸ－ＭＩＮ为０．０２ｍｍ以下。
调整方法
１．更换零件（贴装头支架）
２．调整贴装头支架和直线导轨之间的导向间隙，调整贴装头支架和Ｚ滑动架轴芯高度。
Ｚ滑动架 夹具吸嘴
大大影响同时吸附时的吸附可靠性。
元件吸附异常
贴装头支架安装面
芯片跳起
ＬＡ识别异常
贴装精度恶化 `
ＮＯ
①
②
③
④
⑤
⑥ ＮＯ． 担当人
⑦
⑧
⑨
⑩
⑪
⑫
⑬
⑭
【１】－６
ＣＸ－１ 装置名称 贴装头（ＭＮＬＡ贴装头） 确认方法及调整方法（故障处理方法）
功能名称 Ｙ方向轴旋转中心 编制日期
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
导向器隔片Ｂ t=0.04mm
40001111 贴装头支架
40001126 导向器隔片Ａ t=0.05mm
40001127
40001128 导向器隔片Ｃ t=0.03mm
变更履历
40001129 导向器隔片Ｄ t=0.02mm
导向器隔片G
t=0.07mm
内容日期
40022528
导向器隔片J
t=0.10mm
40014027 导向器隔片Ｅ t=0.01mm
40022524
导向器隔片F
t=0.06mm
40022525
40022526
导向器隔片H
t=0.08mm
t=0.09mm
导向器隔片I
40022527
