CX-1_QA表 - 第112页
QA表 ＮＯ． 3 (1/2) ＮＯ． 3 (2/2) 机种 1． 1. 输送轨的最小基板宽度 2． 移动到输送轨最小宽度时的值： 35.0mm±0.1mm 1. 基板宽度变更时防止元件损坏 1. 基板宽度变更时，止动器、WAIT传感器、AWC传感器等发生干涉，最严重的甚至造成损坏。 ＮＯ ① ② ＮＯ． ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 【１７】－３ 检查①的螺钉在右图中的A尺寸是否为 53.0～53.4mm，如果不是，则松开②进行 调…
QA表 ＮＯ． 2 (1/2) ＮＯ． 2 (2/2)
机种
1．
(注)
1. 轨道导轴从输送轨FC、RC凸出的量
从输送轨FC、RC上面到轨道导轴前端（下端面）的距离A： 81.5mm±0.05mm
※
2. 调整输送高度偏差时输送轨FC、RC两端部的松动 2．
0.1mm以内
1. 基板夹前后左右压凹量的平衡调整
2. 与“1”相同。
1. 基板四角上的紧固量（压凹量）不均匀。
2. 与“1”相同。
ＮＯ
①
②
ＮＯ．
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【１７】－２
将输送轨宽度改变到最大
基板尺寸，在“机器设
置”→“MS参数”→“偏
差设定”→“输送偏差”
→“支承台偏差”画面
上，利用示教使支承台渐
渐上升。
但该值是大致标准，根据输送轨上面的高度或支承台平面度的离差，以“2”（下
述）的操作变动之。
夹得松的地方→产生间隙，使贴装不稳定。夹得紧的地方→夹子压力集中，有基板
裂开的危险。
每1转等于上下0.5mm，故
在调整前先要考虑好转
数、角度等。
松开②的螺钉，用③调整
①的凸出量（A尺寸）。
③在粗调时未碰到①，故
要旋入到相碰的位置进行
以输送轨FC、RC两端部（4处）中无一处有松动的状态（手感）为基准，确认画面上支承
台高度的数值（B）。
再通过示教使支承台从上述位置进一步上升，如果4处均不再松动的位置比作为基准的数
值（B）只增加0.1mm以内，即符合标准。（按“ENTER”键，存储最上升位置的值）
如果超过0.1mm，则从画面上确认哪一处凹多少，根据该值以第“1”步的方法改变A尺寸
的数值。
ＣＸ－１
装置名称
薄基板输送装置
确认方法及调整方法（故障处理方法）
功能名称
基板夹的稳定（上限高度的设定） 作成日 2007. 6. 29
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
40000812 轨道导轴
变更履历
SM8040602TP 螺钉
日期
SM8031202TP
螺钉 M3×0.5 L=12
2007. 6. 29
内容 処理
新设
QA表 ＮＯ． 3 (1/2) ＮＯ． 3 (2/2)
机种
1．
1. 输送轨的最小基板宽度 2．
移动到输送轨最小宽度时的值： 35.0mm±0.1mm
1. 基板宽度变更时防止元件损坏
1. 基板宽度变更时，止动器、WAIT传感器、AWC传感器等发生干涉，最严重的甚至造成损坏。
ＮＯ
①
②
ＮＯ．
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【１７】－３

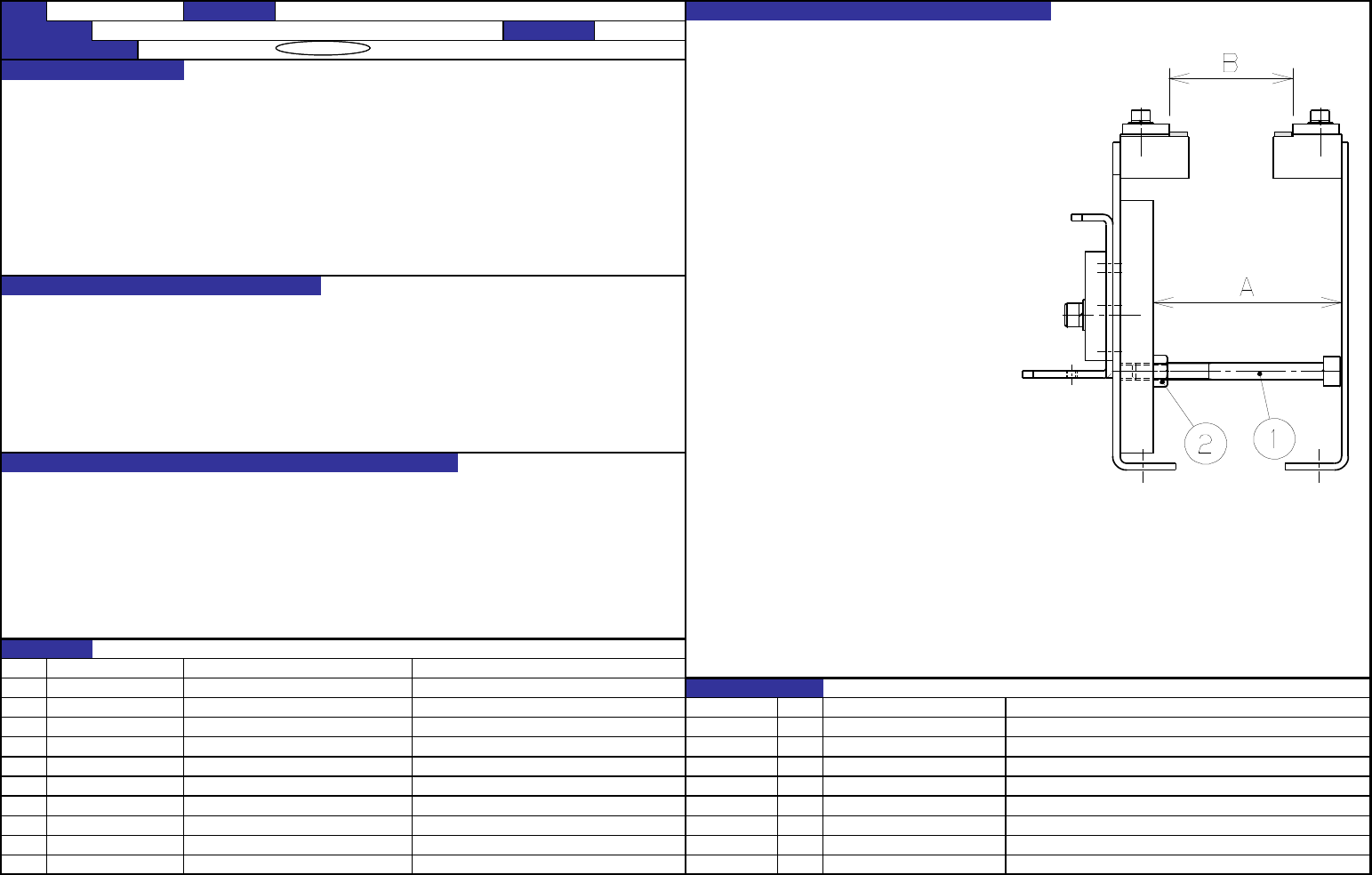

检查①的螺钉在右图中的A尺寸是否为
53.0～53.4mm，如果不是，则松开②进行
调整。
检查能否将可动侧输送轨变动到最小宽度
（图中的B尺寸）。如果中途①有碰撞或
变到最小宽度后①与基准侧输送轨之间存
在间隙，则要再次松开②进行调整。并且
①要调整到左右均等地接触基准侧轨道。
内容 処理
2007. 6. 29 新设
NM6050001SC
螺母 M5×0.8 TYPE1
日期
SM6056052TN
螺钉 M5 L=60
变更履历
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称
输送轨最小宽度 作成日 2007. 6. 29
ＣＸ－１
装置名称
薄基板输送装置
确认方法及调整方法（故障处理方法）
QA表 ＮＯ． 4 (1/2) ＮＯ． 4 (2/2)
机种

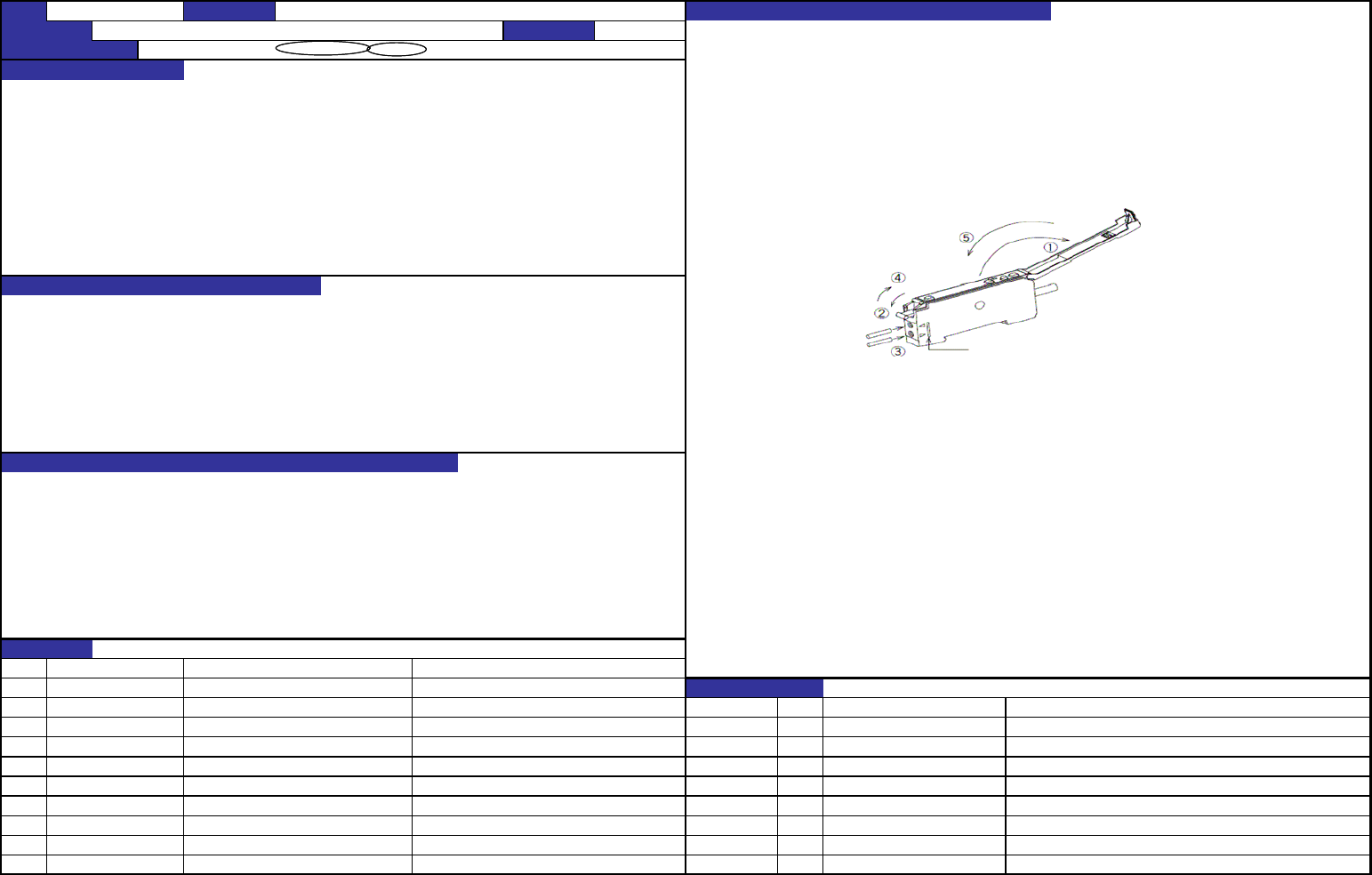

1） 光纤的安装
① 请打开操作部护盖。
② 请把光纤固定杆向前倒。
1. 将各传感器的光纤部安装到放大器 ③ 请把光纤牢实地插入放大装置的内部。
光纤的插入长度请参考光纤插入长度基准标记。
④ 请把光纤固定杆返回原来位置。
⑤ 请关闭操作部护盖。
这一调整是为了检测出各种颜色的基板、引线框。
1. 输送基板时发生基板检出错误
ＮＯ
①
②
ＮＯ．
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【１７】－４
内容 処理
新设40064202
STOP传感器-2组件
2007. 6. 29
40064198
STOP传感器-1组件
日期
40064197
WAIT传感器组件
变更履历
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称
传感器组件的初始设定 -1 作成日 2007. 6. 29
ＣＸ－１
装置名称
薄基板输送装置
确认方法及调整方法（故障处理方法）
光纤插入长度基准标记
