QA 表 ＮＯ． 7 (1/2) ＮＯ． 7 (2/2) 机种 确认方法 贴装头支架背面的2个平行销为基准，Ｎｏ．１的轴旋转中心和Ｎｏ．２～Ｎｏ．４的轴旋转中心距离应为 １７±０．０１、３４±０．０１、５１±０．０１ｍｍ。 贴装头支架背面的2个平行销为基准，Ｎｏ．１轴转动中心和Ｎｏ．２～Ｎｏ．４的轴转动中心距离应为 此时，把直线导轨的滑动装置和下侧限制减震器的距离(下图Ａ尺寸)调整为３２ｍｍ。（吸附高度） １７±０．０１、３４±０．０１…
QA表 ＮＯ． 6 (1/2) ＮＯ． 6 (2/2)
机种
确认方法
测定贴装头支架安装面到夹具吸嘴中心旋转中心的距离，应为４０±０．１ｍｍ。
４个ＭＡＸ－ＭＩＮ应为０．０２ｍｍ以下。
Ｙ方向球螺旋轴旋转中心 ４０±０．１ｍｍ （测定吸附高度） 此时,把直线导轨的滑动装置和下侧限制减震器的距离(下图Ａ尺寸)调整为３２ｍｍ。（吸附高度）
４个ＭＡＸ－ＭＩＮ为０．０２ｍｍ以下。
调整方法
１．更换零件（贴装头支架）
２．调整贴装头支架和直线导轨之间的导向间隙，调整贴装头支架和Ｚ滑动架轴芯高度。
Ｚ滑动架 夹具吸嘴
大大影响同时吸附时的吸附可靠性。
元件吸附异常
贴装头支架安装面
芯片跳起
ＬＡ识别异常
贴装精度恶化 `
ＮＯ
①
②
③
④
⑤
⑥ ＮＯ． 担当人
⑦
⑧
⑨
⑩
⑪
⑫
⑬
⑭
【１】－６
ＣＸ－１ 装置名称 贴装头（ＭＮＬＡ贴装头） 确认方法及调整方法（故障处理方法）
功能名称 Ｙ方向轴旋转中心 编制日期
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
导向器隔片Ｂ t=0.04mm
40001111 贴装头支架
40001126 导向器隔片Ａ t=0.05mm
40001127
40001128 导向器隔片Ｃ t=0.03mm
变更履历
40001129 导向器隔片Ｄ t=0.02mm
导向器隔片G
t=0.07mm
内容日期
40022528
导向器隔片J
t=0.10mm
40014027 导向器隔片Ｅ t=0.01mm
40022524
导向器隔片F
t=0.06mm
40022525
40022526
导向器隔片H
t=0.08mm
t=0.09mm
导向器隔片I
40022527
QA表 ＮＯ． 7 (1/2) ＮＯ． 7 (2/2)
机种
确认方法

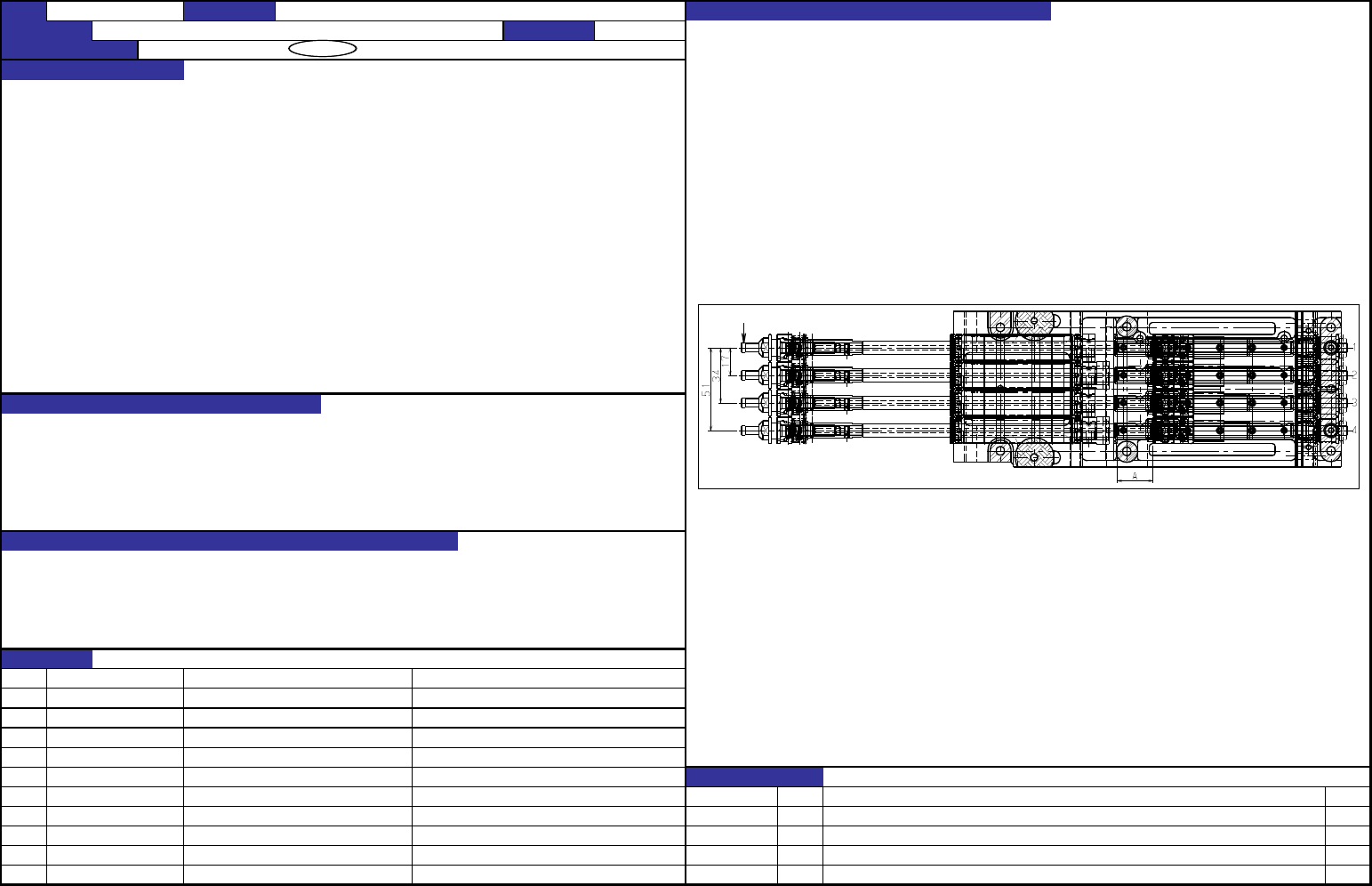

贴装头支架背面的2个平行销为基准，Ｎｏ．１的轴旋转中心和Ｎｏ．２～Ｎｏ．４的轴旋转中心距离应为
１７±０．０１、３４±０．０１、５１±０．０１ｍｍ。
贴装头支架背面的2个平行销为基准，Ｎｏ．１轴转动中心和Ｎｏ．２～Ｎｏ．４的轴转动中心距离应为 此时，把直线导轨的滑动装置和下侧限制减震器的距离(下图Ａ尺寸)调整为３２ｍｍ。（吸附高度）
１７±０．０１、３４±０．０１、５１±０．０１ｍｍ。（用吸附高度测定）
调整方法
１．更换零件（贴装头支架）
２．调整直线导轨轨道的平行，调整贴装头支架和Ｚ滑动架轴芯位置。
大大影响同时吸附时的吸附可靠性。
元件吸附异常
芯片跳起
ＬＡ识别异常
贴装精度恶化
ＮＯ
①
②
③
④
⑤
⑥ ＮＯ． 担当人
⑦
⑧
⑨
⑩
【１】－７
ＣＸ－１ 装置名称 贴装头（ＭＮＬＡ贴装头） 确认方法及调整方法（故障处理方法）
功能名称 Ｘ方向轴转动中心 编制日期
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
40001111 贴装头支架
40001125 直线导轨
变更履历
日期 内容
QA表 ＮＯ． 8 (1/2) ＮＯ． 8 (2/2)
机种
确认方法
用张力计测定同步皮带Ｔ的张力。
把同步皮带Ｔ调整到适当的张力。 张力计设定值
Ｗｅｉｇｈｔ： 0.9 g/m
张力标尺设定值 适当张力 Ｗｉｄｔｈ： 3 mm
Ｗｅｉｇｈｔ： 0.9 g/m 5.6±１ N Ｓｐａｎ： 58 mm
Ｗｉｄｔｈ： 3 mm 同步皮带Ｔ
Ｓｐａｎ： 58 mm 适合张力 安装螺丝
5.6±１
调整方法
皮带以2根为一组。
2根均要对好文字能看懂的方向。再有，
旋转方向的朝向要180°反转。
拧松安装螺丝，调整张力调整螺丝，同时
用张力计测定同步皮带Ｔ的张力。
适合张力调整后，固定安装螺丝，确认是否
符合适合张力范围。
张力调整后，卸下调整螺丝。
影响θ轴的稳定时间（稳定特定），大大影响贴装精度。 在张紧皮带时，要用手松一松上下的皮带，
检查是否已牢靠地挂在皮带轮牙齿上。
θ马达 张力调整螺丝
贴装精度恶化
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【１】－８
ＣＸ－１ 装置名称 贴装头（ＭＮＬＡ贴装头） 确认方法及调整方法（故障处理方法）
功能名称 θ皮带张力 编制日期
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
40027697 同步皮带Ｔ
变更履历
货号 品名 有关质量特性
内容
40030981 θ马达
日期
