QA 表 ＮＯ． 11 (1/2) ＮＯ． 11 (2/2) 机种 确认方法 Ｚ马达和贴装头上ＳＰ不安装右图状态下，用3N (0.3kgf) 以下的力量移动。 ＭＮＬＡ贴装头 不安装Ｚ马达和贴装头ＳＰ的状态下，右图时，应用3N (0.3kgf) 以下的力量向左右移动。 调整方法 拧松螺丝ｃａｐ，移动Ｚ滑动支架，重新固定。 拧松锁定螺母，稍稍转动Ｚ皮带轮，重新拧紧锁定螺母。 螺丝ｃａｐ Ｚ滑动支架 Ｚ皮带轮 锁定螺母 影响Ｚ的稳定时间（稳…
QA表 ＮＯ． 10 (1/2) ＮＯ． 10 (2/2)
机种
确认方法
转动转矩（钮矩计） 转动转矩（杆张力）（吸嘴套轴外周）
ＭＮＬＡ贴装头 0.0136Nm （0.136kgfcm ） 以下 ＭＮＬＡ贴装头 1.7N (0.17kgf) 以下
转矩（转矩标尺） ＦＭＬＡ贴装头 0.0144Nm （0.144kgfcm ） 以下 ＦＭＬＡ贴装头 1.8N (0.18kgf) 以下

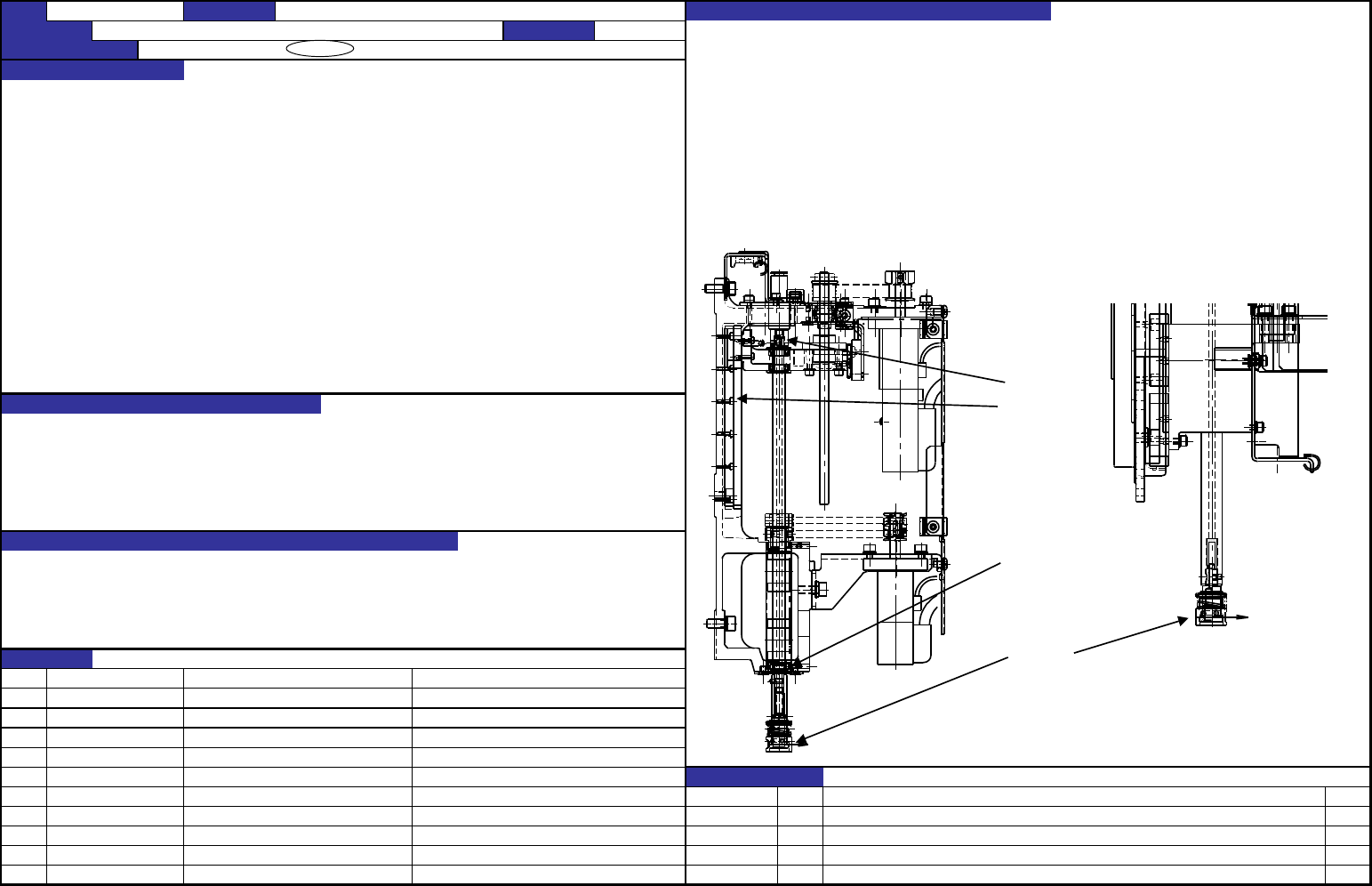

ＭＮＬＡ贴装头 0.0136Nm （0.136kgfcm ） 以下 在下图的箭头部测定。
ＦＭＬＡ贴装头 0.0144Nm （0.144kgfcm ） 以下 调整方法
直线导轨的Ｘ，Ｙ方向的调整（参照组调贴装头-4 直线导轨的固定）
转矩（杆张力）（吸嘴套轴四周） 确认轴承的受压（参照ＱＡ表 球花键保持轴承受压）
ＭＮＬＡ贴装头 1.7N (0.17kgf) 以下 确认安装环的固定（参照组调 贴装头-9 Ｚ滑动支架和花键的结合）
ＦＭＬＡ贴装头 1.8N (0.18kgf) 以下 轴承防止转动用推杆橡皮的重新调整（参照组调 贴装头-8 螺旋箱组件的结合）
检查第１组同步皮带的牙齿是否偏移了１个节距（参照本手册 θ皮带张力）
请向正反方向各转动２转，以测定同步皮带在回转方向上２转的转矩。
安装环
直线导轨
影响θ的稳定时间（稳定特性）。
贴装精度恶化（θ不稳定）
轴承
吸嘴套轴
ＮＯ
①
②
③
④
⑤
⑥ ＮＯ． 担当人
⑦
⑧
⑨
⑩
【１】－１０
ＣＸ－１ 装置名称 贴装头（ＭＮＬＡ贴装头） 确认方法及调整方法（故障处理方法）
功能名称 θ轴转矩 编制日期
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
关于MNLA贴装头
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
变更履历
内容日期
FMLA（选项）
MNLA
QA表 ＮＯ． 11 (1/2) ＮＯ． 11 (2/2)
机种
确认方法
Ｚ马达和贴装头上ＳＰ不安装右图状态下，用3N (0.3kgf)以下的力量移动。
ＭＮＬＡ贴装头
不安装Ｚ马达和贴装头ＳＰ的状态下，右图时，应用3N (0.3kgf)以下的力量向左右移动。 调整方法
拧松螺丝ｃａｐ，移动Ｚ滑动支架，重新固定。
拧松锁定螺母，稍稍转动Ｚ皮带轮，重新拧紧锁定螺母。
螺丝ｃａｐ Ｚ滑动支架 Ｚ皮带轮 锁定螺母
影响Ｚ的稳定时间（稳定特定）。
元件吸附错误
ＬＡ测定异常
贴装精度不良
ＮＯ
①
② ＣＤＥ
③ ＣＤＥ
④ ＣＤＥ
⑤
⑥ ＮＯ． 担当人
⑦
⑧
⑨
⑩
【１】－１１
ＣＸ－１ 装置名称 贴装头（ＭＮＬＡ贴装头） 确认方法及调整方法（故障处理方法）
功能名称 Ｚ轴负荷 编制日期
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性 故障发生履历
日期 发生时期 内容 处理
变更履历
内容日期
QA表 ＮＯ． 12 (1/2) ＮＯ． 12 (2/2)
机种
确认方法
把夹具吸嘴安装到吸嘴套轴，半总成供给０．５ＭＰａ的空气，在前端不应漏空气。
把夹具吸嘴安装到吸嘴套轴，从供气装置供给０．５ＭＰａ的空气，供气装置到前端
不应漏气。 调整方法
确认半总成的安装环的松动，确认安装环和球花键的安装，确认吸嘴套轴和球花键的安装，确认
吸嘴套螺旋的吸嘴套轴的安装，确认吸嘴套轴销往吸嘴套轴上的安装。
按照下列组调进行安装。
组调 贴装头装置-9、贴装头装置-7、贴装头装置-7、贴装头装置-6、贴装头装置-6
吸嘴套螺旋 吸嘴套轴销 球花键 安装环
大大影响元件吸附，吸嘴更换，贴装精度。
吸嘴套轴 半总成
元件吸附错误
吸嘴更换异常
贴装精度恶化
ＮＯ
①
② ＣＤＥ
③ ＣＤＥ
④ ＣＤＥ
⑤
⑥ ＮＯ． 担当人
⑦
⑧
⑨
⑩
【１】－１２
ＣＸ－１ 装置名称 贴装头（ＭＮＬＡ贴装头） 确认方法及调整方法（故障处理方法）
功能名称 漏气 编制日期
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性 故障发生履历
PJ210504100 供气装置
日期 发生时期
40001118 安装环
内容 处理
40001140 球螺旋
40001142 吸嘴套轴
40001291 吸嘴套轴销
变更履历
40001139 吸嘴套轴螺栓
日期
40003258 ＩＣθ马达
内容
