QA 表 ＮＯ． 1 (1/2) ＮＯ． 1 (2/2) 机种 向CAL块上移动坏标记传感器，拧松螺丝ｃａｐ（2处）， 让坏标记传感器下面和CAL块上面的距离变为规格值 移动BM镜头架，然后用螺丝ｃａｐ固定。 ・ 坏标记传感器和CAL部上面的距离 → 28 mm ・ 坏标记的检测错误 ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 【４】－１ 内容 日期 变更履历 货号 品名 有关质量特性 对象元件 预想故障（应规格调整值…
QA表
ＮＯ． 1 (1/2) ＮＯ． 1 (2/2)
机种

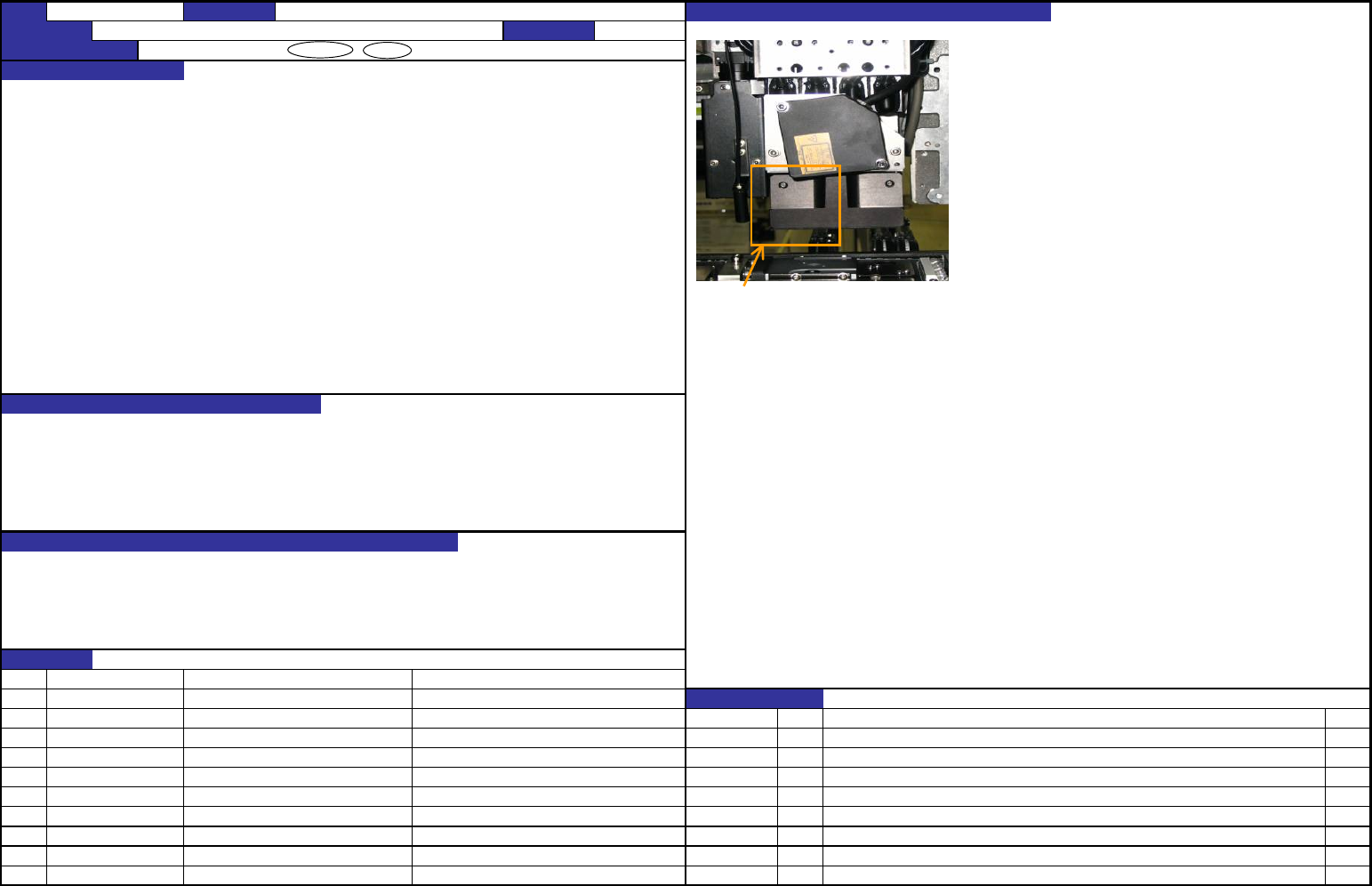

1、 移动贴装头，到HMS的激光束能够在校准块上面亮灯的位置。
2、 拧松传感器安装螺丝或者传感器托架的螺丝。
3、 在激光亮灯的状态下把HMS高度模具放在校准块上，
1、HMS的高度调整 → 78mm（以校准块为基准） 使传感器下端与校准块的间隔保持在78mm。
2、HMS的组装角度调整 → 镜面元件上受光量的最大点 4、 用传感器控制器的L/R键使辅助数字显示变为“BRIGHT”。
（模具晶片能正确计测的点） 5、 把镜面模具芯片放在激光的光点上，把传感器位置调整到受光量达最大的
角度。
6、 以镜面模板芯片为基准，在基准芯片上再放一块镜面模板芯片，测定厚
度。如果模板芯片的厚度为（误差±30μm），调整结束。
7、 请反复进行第5，6步的操作，直至测定结果进入许可范围。
注）镜面模具芯片的表面不能有指纹、灰尘等污染。
1、这一调整是将传感器计测中心对齐校准块上面高度，影响到传感器的测定范围（±10mm）。
2、是与镜面反射用安装有关的调整，影响到镜面元件（晶片等）的测定精度。
1、元件高度接近规格极限时会引起计测错误。
2、吸附、贴装镜面元件时对元件造成损伤。
或者引起元件吸附错误。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【３】－１
ＣＸ－１ 装置名称 HMS 确认方法及调整方法（故障处理方法）
功能名称 HMS的调整 编制日期
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
40032129
HMS型2套
变更履历
货号 品名 有关质量特性
内容日期
HMS高度模具（78mm）
QA表
ＮＯ． 1 (1/2) ＮＯ． 1 (2/2)
机种

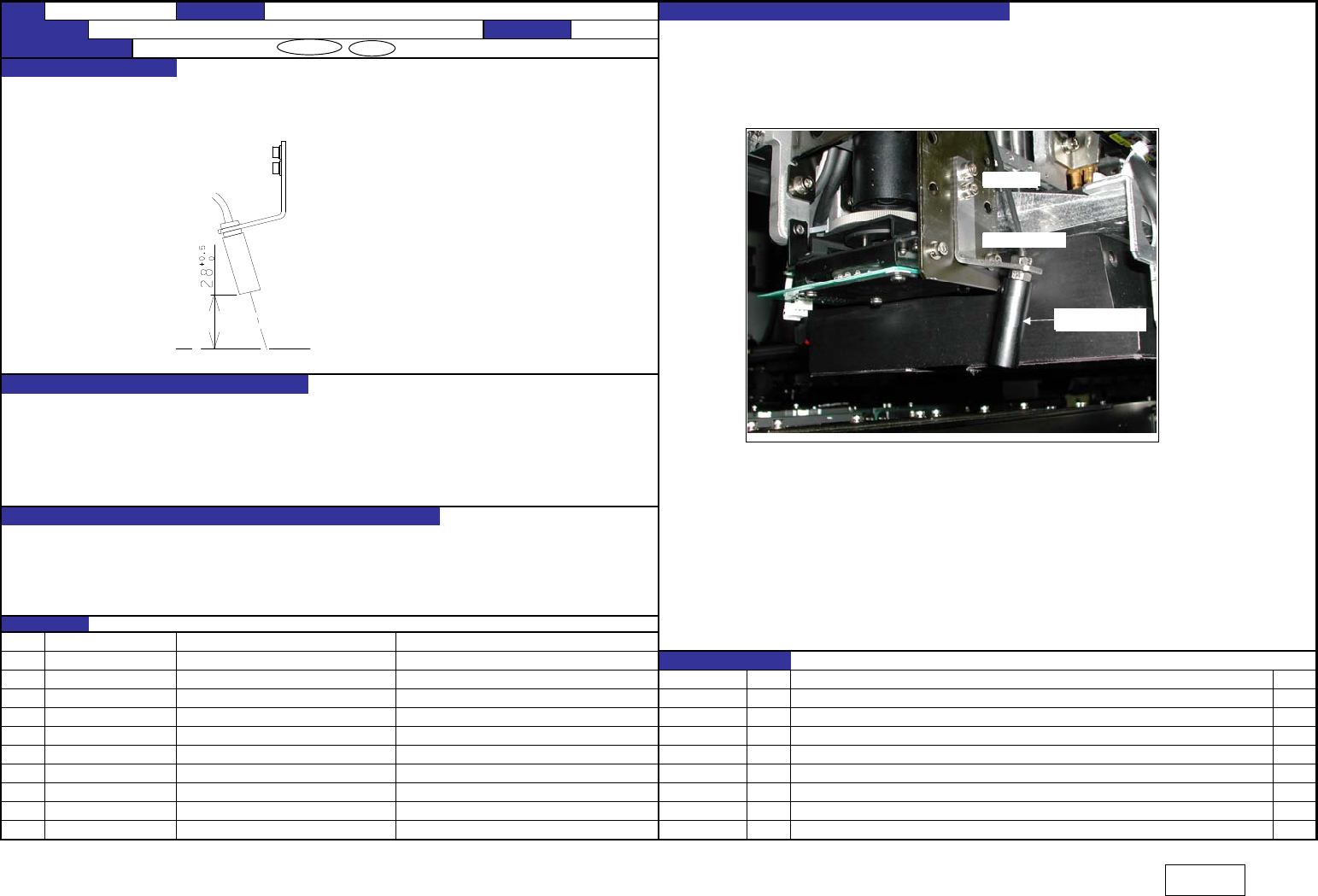

向CAL块上移动坏标记传感器，拧松螺丝ｃａｐ（2处），
让坏标记传感器下面和CAL块上面的距离变为规格值
移动BM镜头架，然后用螺丝ｃａｐ固定。
・坏标记传感器和CAL部上面的距离 →
28
mm
・坏标记的检测错误
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【４】－１
内容日期
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
功能名称 BMR传感器高度调整 编制日期
ＣＸ－１ 装置名称 坏标记传感器 确认方法及调整方法（故障处理方法）
OCC摄像机配件
40001212
CAL部
上面
バッドマークセンサ
セムス
ｃａｐ
ＢＭレンズホルダ
苔某cap
BM承遊尺
撒炎芝勧湖匂

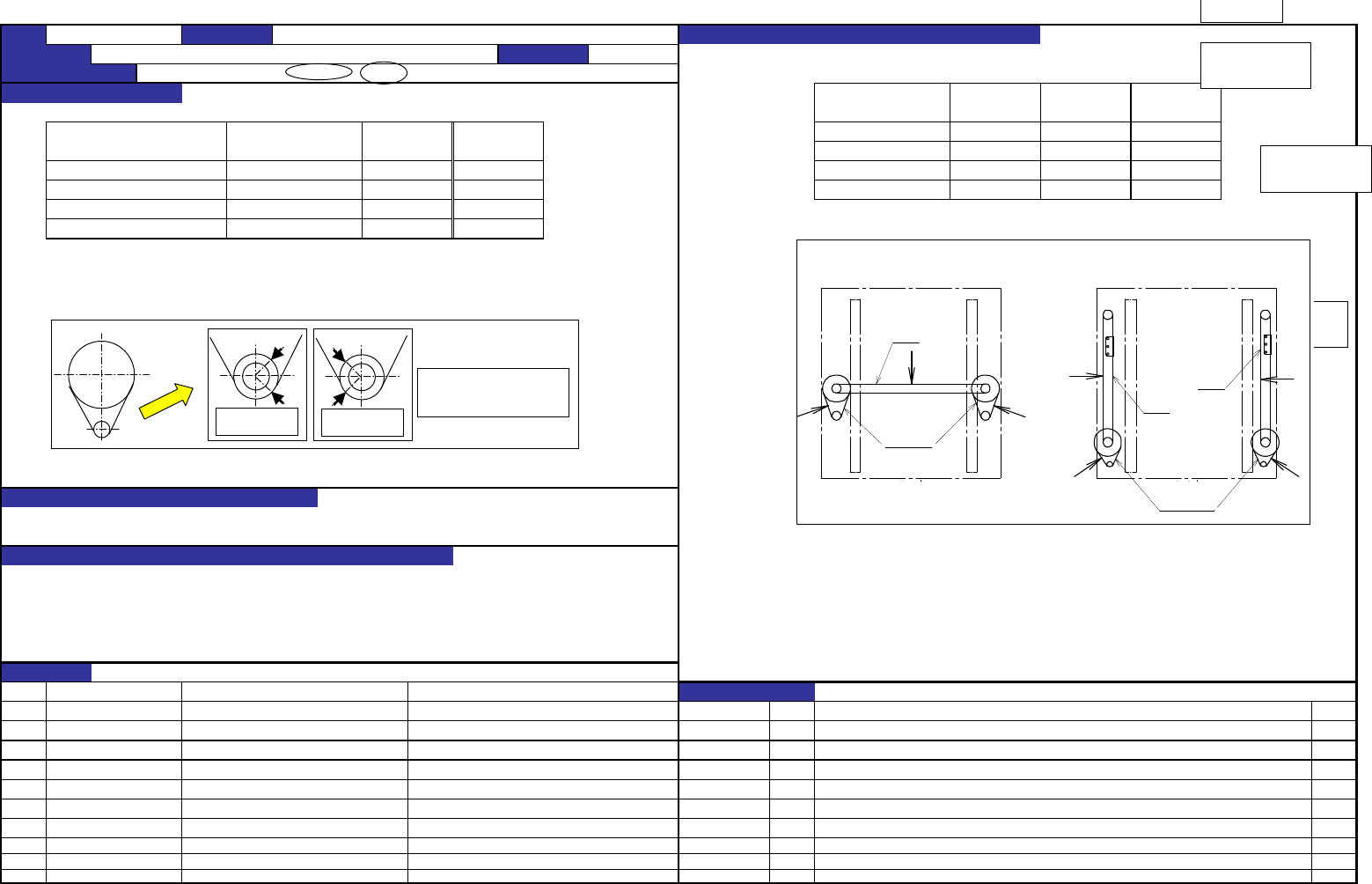

QA表 ＮＯ． 1 (1/2) ＮＯ． 1 (2/2)
机种
１．确认方法 把由尼塔公司制的张力计放到下图箭头部进行测定。
张力计输入项目
用由尼塔公司的张力计的测定值如下。
注1)组装时应在机外定形完了后72小时～240小时范围内施加组装张力。
注2)测定皮带张力时，用L型扳手或棒状物敲打所有皮带中央进行测定，麦克应在皮带宽度方向
接受中央的振动。(皮带的两端测定值约大30N左右，请注意。)
注3)X,Y马达皮带在马达皮带轮的朝向不同张力也不同，应在下列位置测定。
注4)机内定形，开始时XY轴1往返开放护罩运转，之后关闭护罩用通常速度运转。
关系到贴装·吸附位置的稳定时间（稳定特性），直接影响贴装精度。
１．贴装精度恶化
２．发生吸附异常
３．因吸附不良发生芯片跳起，激光异常
４．动作时和停止时故障
ＮＯ
①
ＮＯ． 内容 担当人
②
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【５】－１
同步皮带ＹＢ
日期
变更履历
ＣＸ－１
装置名称
ＸＹ装置（１）
确认方法及调整方法（故障处理方法）
功能名称
ＸＹ皮带张力（１／３）
编制日期
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
皮带种类
皮带宽度 皮带跨度
(mm) (mm)
皮带单位质量
(g/m・mm)
同步皮带ＹＭ 2.5 40 93
同步皮带ＸＭ 2.5 20 119
同步皮带ＸＢ 3.8 60 1157
3.8 70 1221
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
40000688 同步皮带ＸＢ
货号 品名 有关质量特性
40000675 同步皮带ＸＭ
40000733 同步皮带ＹＢ（Ｌ）
40000717 同步皮带ＹＭ
测定部位 规格值 组装时
市场的判定值(滚边
张力)
Ｘ皮带(同步皮带XB)
850N～1050N
1000±50N
650N以下
Ｙ皮带(同步皮带YB)
1050N～1280N
1230±50N
800N以下
Ｘ马达皮带(同步皮带XM)
120N～ 195N
175±20N
100N以下
Ｙ马达皮带(同步皮带YM)
240N～345N
325±20N
190N以下
摄像机调整夹具
E2106998000
（T110）
②带垫片六角孔螺栓
SL6030892TN
（×2）
①带垫片六角孔螺栓
SL6030692TN
（×4）
OCC
摄像机配件
40001212
X已 Y已
朔何
朔何
X討揮
Y討揮
Y討揮
X瀧器討揮
X瀧器討揮
念何念何
皮带轮固定
螺
丝
位置
(
A
)
皮带轮固定
螺
丝
位置
(
Ｂ
)
应在放大图的固定螺丝位置
(A)或(B)测定和设定皮带张
力。
