QA 表 ＮＯ． 1 (1/2) ＮＯ． 1 (2/2) 机种 １．确认方法 把由尼塔公司制的张力计放到下图箭头部进行测定。 张力计输入项目 用由尼塔公司的张力计的测定值如下。 注1)组装时应在机外定形完了后72小时～240小时范围内施加组装张力。 注2)测定皮带张力时，用L型扳手或棒状物敲打所有皮带中央进行测定，麦克应在皮带宽度方向 接受中央的振动。(皮带的两端测定值约大30N左右，请注意。) 注3)X,Y马达皮带在马达皮带轮的朝向不…
QA表
ＮＯ． 1 (1/2) ＮＯ． 1 (2/2)
机种
向CAL块上移动坏标记传感器，拧松螺丝ｃａｐ（2处），
让坏标记传感器下面和CAL块上面的距离变为规格值
移动BM镜头架，然后用螺丝ｃａｐ固定。
・坏标记传感器和CAL部上面的距离 →
28
mm
・坏标记的检测错误
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【４】－１
内容日期
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
功能名称 BMR传感器高度调整 编制日期
ＣＸ－１ 装置名称 坏标记传感器 确认方法及调整方法（故障处理方法）
OCC摄像机配件
40001212
CAL部
上面
バッドマークセンサ
セムス
ｃａｐ
ＢＭレンズホルダ
苔某cap
BM承遊尺
撒炎芝勧湖匂
QA表 ＮＯ． 1 (1/2) ＮＯ． 1 (2/2)
机种
１．确认方法 把由尼塔公司制的张力计放到下图箭头部进行测定。
张力计输入项目
用由尼塔公司的张力计的测定值如下。
注1)组装时应在机外定形完了后72小时～240小时范围内施加组装张力。
注2)测定皮带张力时，用L型扳手或棒状物敲打所有皮带中央进行测定，麦克应在皮带宽度方向
接受中央的振动。(皮带的两端测定值约大30N左右，请注意。)
注3)X,Y马达皮带在马达皮带轮的朝向不同张力也不同，应在下列位置测定。
注4)机内定形，开始时XY轴1往返开放护罩运转，之后关闭护罩用通常速度运转。
关系到贴装·吸附位置的稳定时间（稳定特性），直接影响贴装精度。
１．贴装精度恶化
２．发生吸附异常
３．因吸附不良发生芯片跳起，激光异常
４．动作时和停止时故障
ＮＯ
①
ＮＯ． 内容 担当人
②
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【５】－１
同步皮带ＹＢ
日期
变更履历
ＣＸ－１
装置名称
ＸＹ装置（１）
确认方法及调整方法（故障处理方法）
功能名称
ＸＹ皮带张力（１／３）
编制日期
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
皮带种类
皮带宽度 皮带跨度
(mm) (mm)
皮带单位质量
(g/m・mm)
同步皮带ＹＭ 2.5 40 93
同步皮带ＸＭ 2.5 20 119
同步皮带ＸＢ 3.8 60 1157
3.8 70 1221
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
40000688 同步皮带ＸＢ
货号 品名 有关质量特性
40000675 同步皮带ＸＭ
40000733 同步皮带ＹＢ（Ｌ）
40000717 同步皮带ＹＭ
测定部位 规格值 组装时
市场的判定值(滚边
张力)
Ｘ皮带(同步皮带XB)
850N～1050N
1000±50N
650N以下
Ｙ皮带(同步皮带YB)
1050N～1280N
1230±50N
800N以下
Ｘ马达皮带(同步皮带XM)
120N～ 195N
175±20N
100N以下
Ｙ马达皮带(同步皮带YM)
240N～345N
325±20N
190N以下
摄像机调整夹具
E2106998000
（T110）
②带垫片六角孔螺栓
SL6030892TN
（×2）
①带垫片六角孔螺栓
SL6030692TN
（×4）
OCC
摄像机配件
40001212
X已 Y已
朔何
朔何
X討揮
Y討揮
Y討揮
X瀧器討揮
X瀧器討揮
念何念何
皮带轮固定
螺
丝
位置
(
A
)
皮带轮固定
螺
丝
位置
(
Ｂ
)
应在放大图的固定螺丝位置
(A)或(B)测定和设定皮带张
力。
QA表 ＮＯ． 2 (1/2) ＮＯ． 2 (2/2)
机种

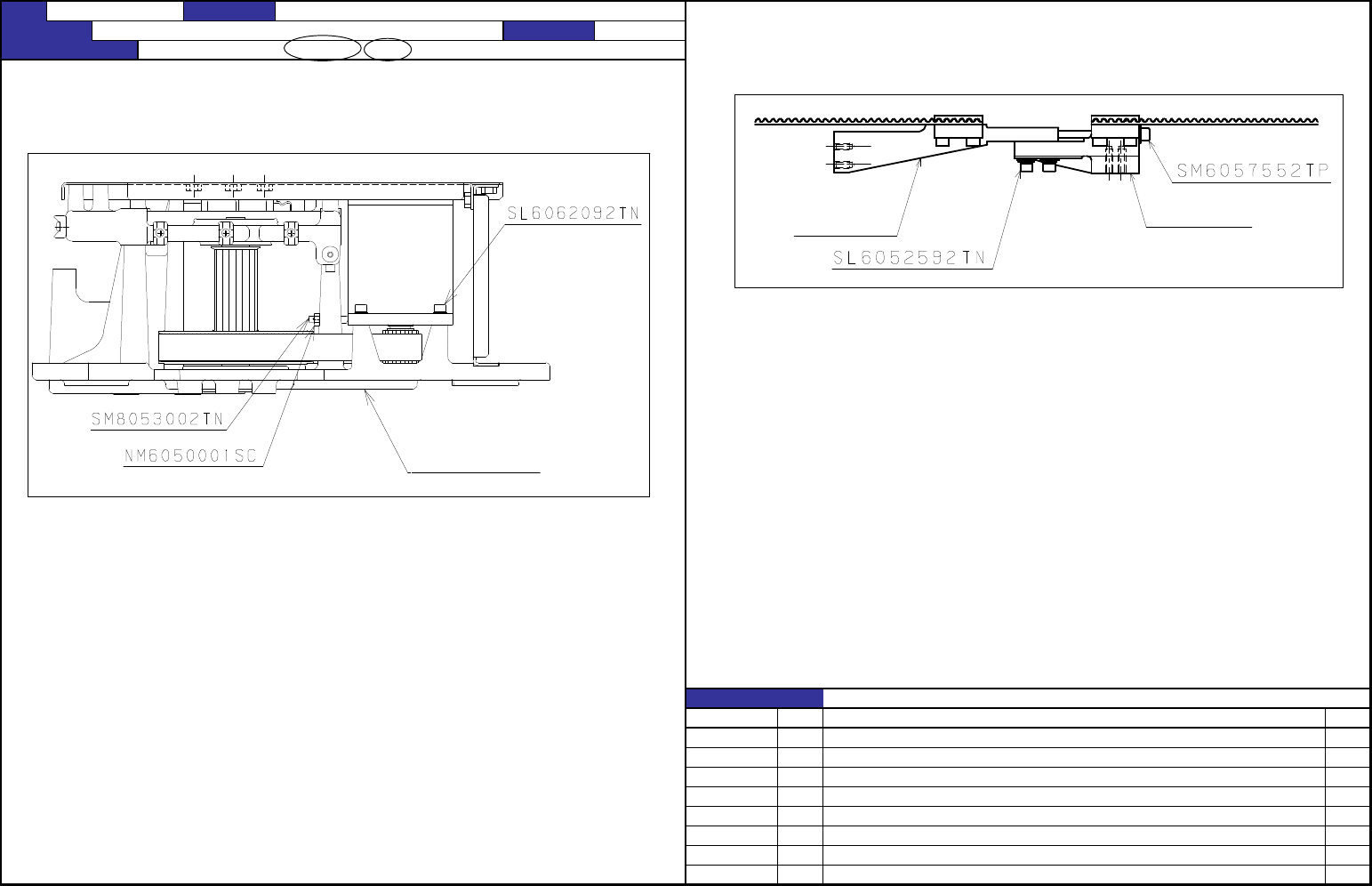

２．调整方法
２－２．同步皮带ＸＢ
２．调整方法
２－１．同步皮带ＸＡ
①松开固定Ｘ皮带架Ｌ和Ｘ皮带架Ｒ的ＳＬ６０５２５９５ＴＮ。
②用ＳＭ６０５７５５２ＴＰ调整张力。
③拧紧ＳＬ６０５２５９２ＴＮ。（拧紧钮矩：８．５Ｎ・ｍ）
① 拧松固定马达的SL6062092TN。
②拧松ＮＭ６０５００１ＹＮ，用ＳＭ８０５３００２ＴＮ调整张力。
③拧紧SL6062092TN。（拧紧转矩：１５Ｎ・ｍ）
④固定NM6050001SC。
ＮＯ． 担当人
【５】－２
QA表 ＮＯ． 3 (1/2) ＮＯ． 3 (2/2)
ＣＸ－１
装置名称
ＸＹ装置（１）
功能名称
ＸＹ皮带张力（２／３）
编制日期
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
变更履历
日期 内容
X討揮尺R
X討揮尺L
X机架组件
