QA 表 ＮＯ． 6 (1/2) ＮＯ． 6 (2/2) 机种 上下方向 左图所示的底座的Y轴部和 Ｙ轴延长架的结合部的高低 上下方向高低差 ：１５μｍ以下 应安装成１５μｍ以下。 Ｙ轴直线导轨上下方向和左右方向的真直度·平行度，降低寿命。 １．Ｙ轴直线导轨损坏，故障 ２．降低Ｙ轴直线导轨寿命 ３．Ｙ轴直线导轨发生异常声音 ４．Ｙ轴后ｔ通道的真直调整，平行调整不良。 ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 【５】－…
QA表 ＮＯ． 5 (1/2) ＮＯ． 5 (2/2)
机种
贴装头板开始移动 ：５０Ｎ以下
移动中的变动 ：１０Ｎ以下
移动中应没有松动，异常声音，振动。
※移动速度大约为２００ｍｍ／ｓｅｃ。
１．确认方法

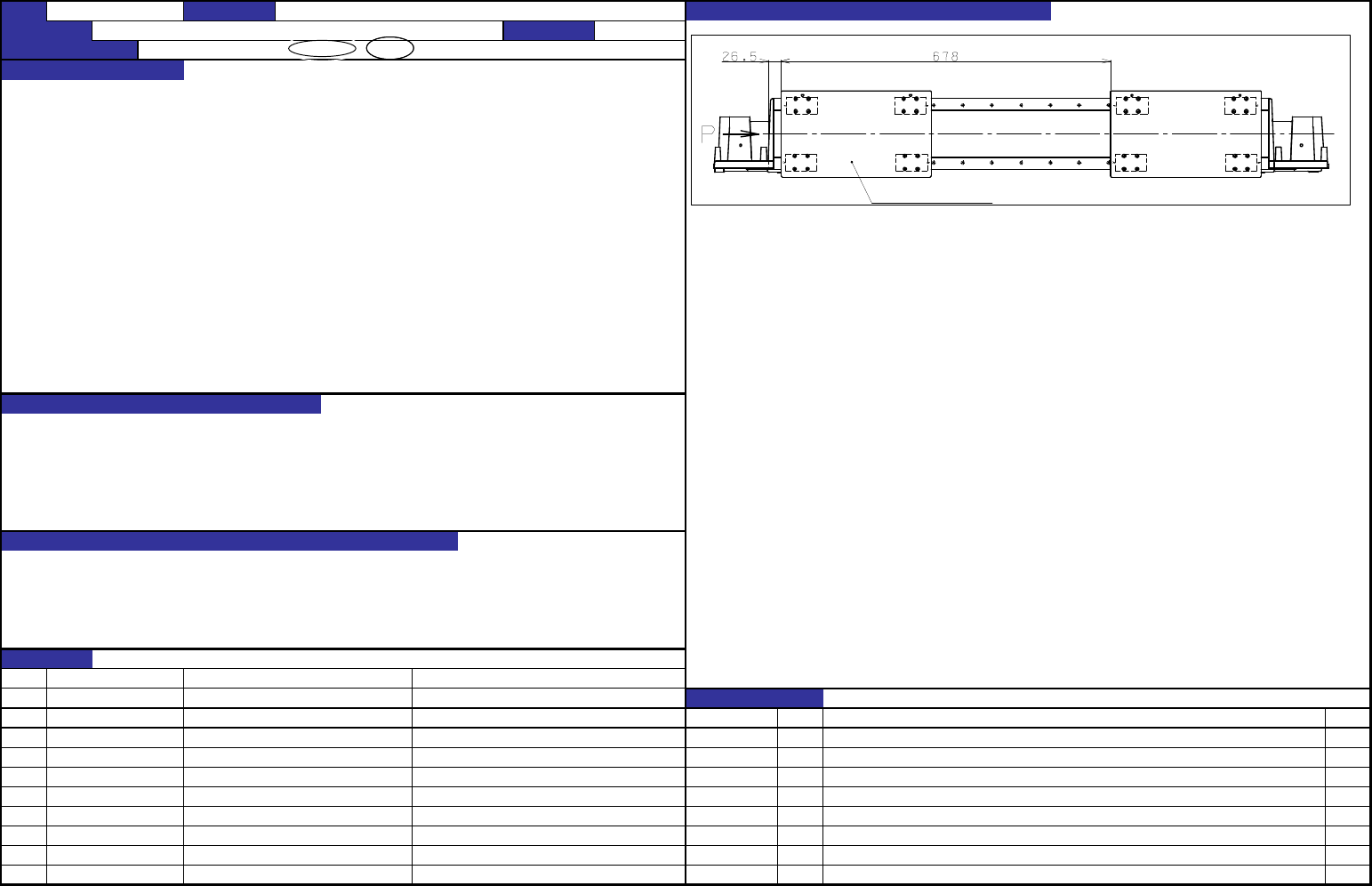

用弹簧秤等50N以下的力量开始向P方向拉夹具贴装头板。
另外，Ｘ架端的止动橡胶粘贴部的２６．５ｍｍ到６７８ｍｍ的行程之间的力变动
应在１０Ｎ以下。
用手把夹具贴装头板在行程程度之间移动，确认ＬＭ导向部应没有异常声音
和振动（咕隆咕隆，比比）。
２．故障的处置方法
①．拧松移动固定夹具贴装头板的螺丝，确认块部是否安装得紧固。
②．确认２个ＬＭ导向器得平行度和真直度。
③．上述１、２没有问题时，确认ＬＭ导向器的球转动面和块内的球是否没有伤痕等。
有关机械动作中的声音。
有关ＸＹ轴的稳定时间，稳定量。
１．ＬＭ导向器的动作异常声音
２．ＬＭ导向器的磨损
３．贴装精度恶化
ＮＯ
①
②
ＮＯ． 担当人
③
⑤
⑥
⑦
⑧
⑨
⑩
【５】－５
ＣＸ－１
装置名称
ＸＹ装置（３）
确认方法及调整方法（故障处理方法）
功能名称
Ｘ轴移动负荷
编制日期
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
40000656 Ｘ轴架
变更履历
货号 品名 有关质量特性
内容
40000659 ＬＭ导向器Ｘ
日期
斜醤喘薮廾遊医
QA表 ＮＯ． 6 (1/2) ＮＯ． 6 (2/2)
机种

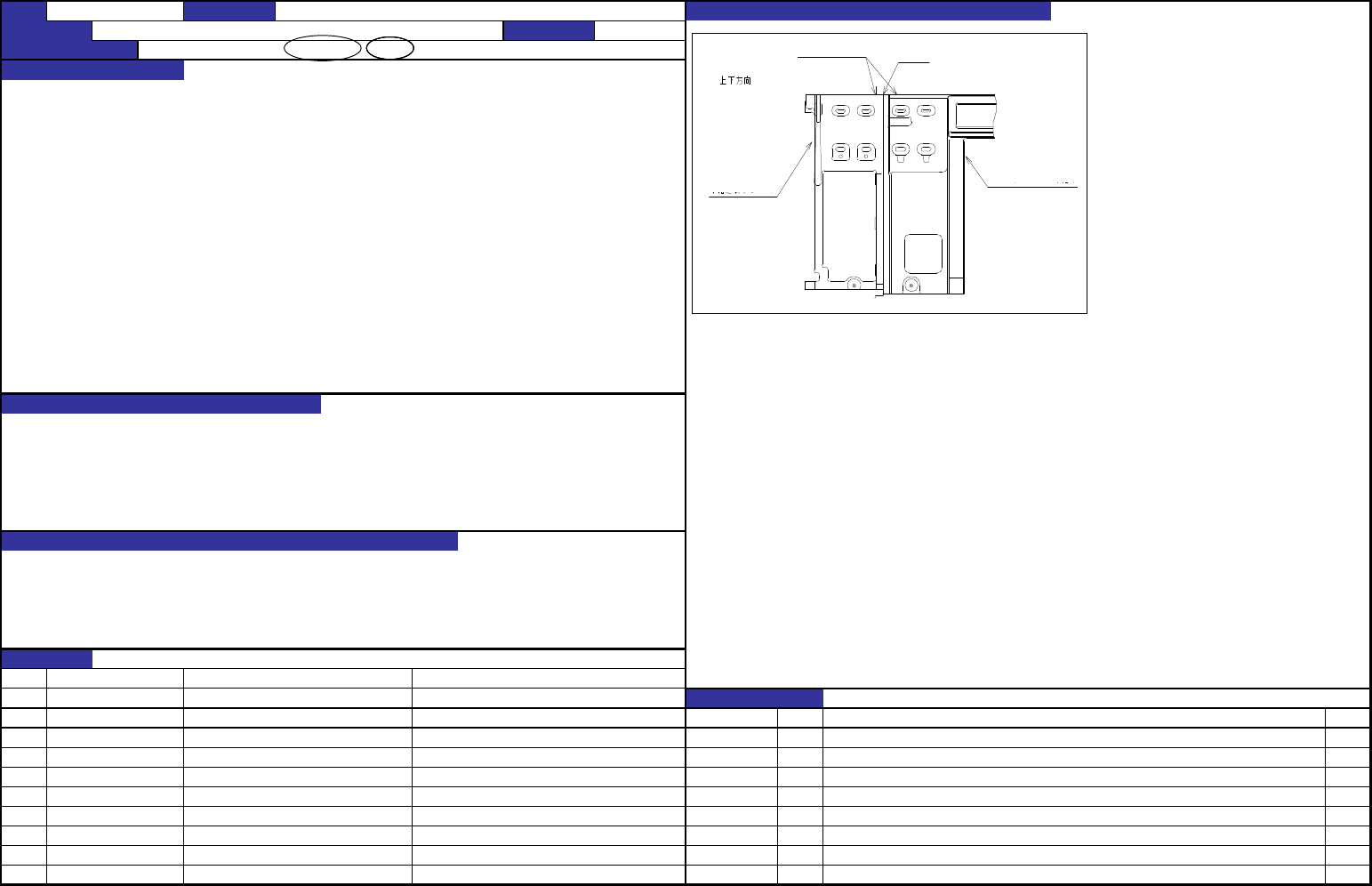

上下方向
左图所示的底座的Y轴部和
Ｙ轴延长架的结合部的高低
上下方向高低差 ：１５μｍ以下 应安装成１５μｍ以下。
Ｙ轴直线导轨上下方向和左右方向的真直度·平行度，降低寿命。
１．Ｙ轴直线导轨损坏，故障
２．降低Ｙ轴直线导轨寿命
３．Ｙ轴直线导轨发生异常声音
４．Ｙ轴后ｔ通道的真直调整，平行调整不良。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【５】－６
ＣＸ－１
装置名称
ＸY装置（４）
确认方法及调整方法（故障处理方法）
功能名称
Ｙ轴延长机架组装（Ｌ尺寸机）
编制日期
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
40000701
Y轴延长机架L(L)
变更履历
货号 品名 有关质量特性
内容
40000702
Y轴延长机架R(L)
日期
高低差15μm以
结合部
Y轴延长架
底架的Y轴部
QA表 ＮＯ． 7 (1/2) ＮＯ． 7 (2/2)
机种

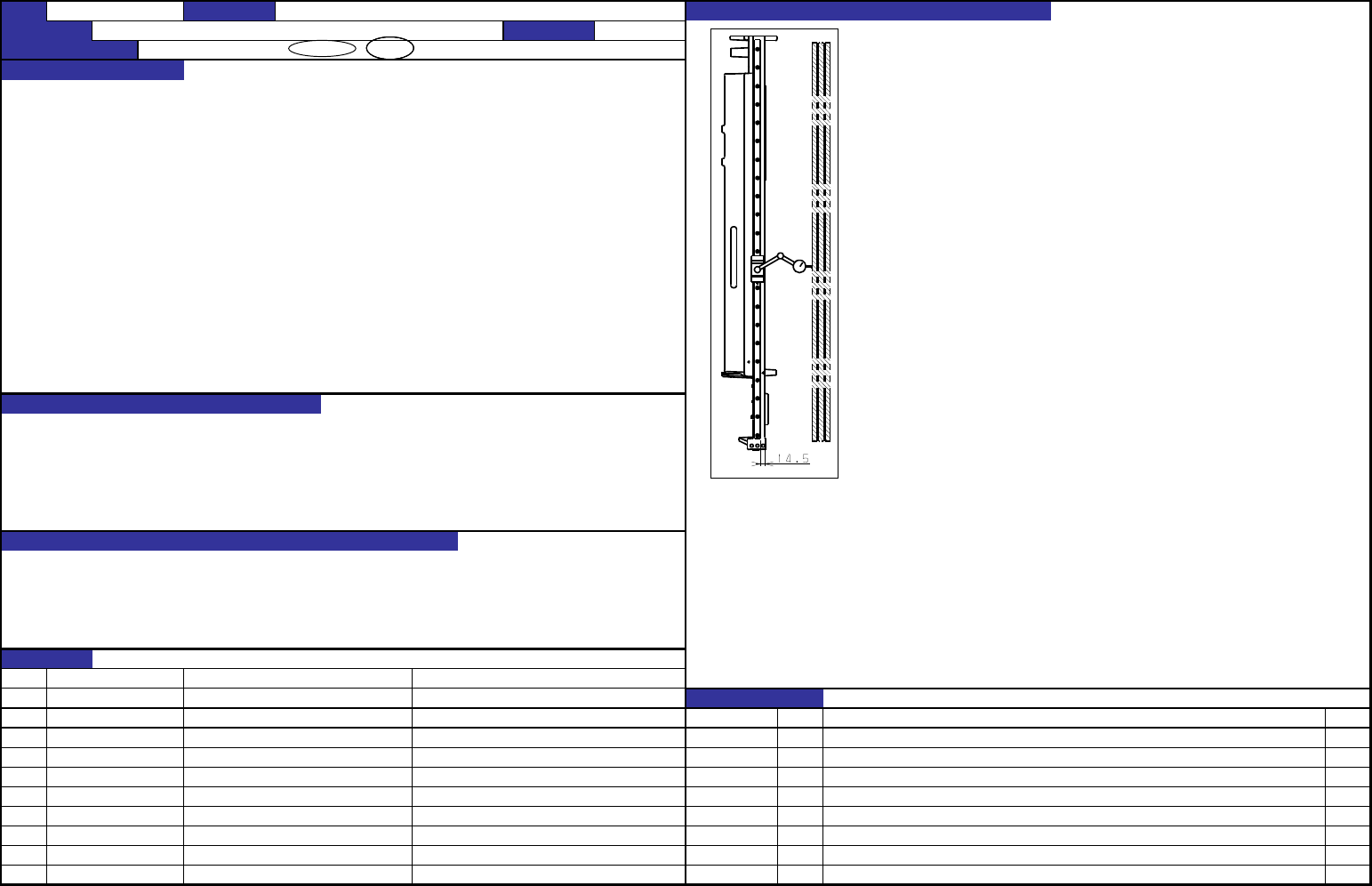

１．左测的后ｔ通道真直度
１－１．确认方法
①安装为了设置Ｉ型伸缩的夹具。
左侧的Ｙ轴直线导轨的真直度 ：１０μｍ以下 ②把拨盘表安装到直线导轨块，在导向器的两端调整I型伸缩位置
左右的Ｙ轴右ｔ通道平行度 ：１０μｍ以下 让拨盘表的直为”０”。
③在直线导轨的全行程，确认真直度为１０μｍ以下。
１－２．调整方法
①左图所示的底座的Y轴部的侧面加工面和直线导轨的距离在后通
道的前后两端距离，调整为１４．５ｍｍ。
②拧松真直度为规格外的直线导轨螺丝，把轨道位置的真直度重新
调整到为１０μｍ以下，拧紧螺丝。
Ｙ坐标有关Ｘ坐标位置的偏斜，影响Ｘ方向的贴装精度。
会给Ｙ轴直线导轨增加负荷，Ｙ轴直线导轨损坏，降低寿命。
１．贴装精度（Ｘ方向）的恶化
２．Ｙ方向移动时发生异常声音
３．Ｙ轴直线导轨损坏，降低寿命。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【５】－７
ＣＸ－１
装置名称
ＸＹ装置（５）
确认方法及调整方法（故障处理方法）
功能名称
Ｙ轴后ｔ通道的真直·平行（１／２）
编制日期
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
40000703 直线导轨Ｙ（Ｌ）
变更履历
货号 品名 有关质量特性
内容日期
