QA 表 ＮＯ． 9 (1/2) ＮＯ． 9 (2/2) 机种 Ｘ机架端Ｌ、Ｒ的基准面与贴装板的直角度 ：０．０２ｍｍ以下 １．确认方法 以Ｘフ架端Ｌ、Ｒ的Ｙ轴直线导轨安装面为基准，使用测方仪测定夹具贴装头板的直角度， 确认应为０．０２以下。 此时，夹具贴装头板的位置，应在Ｘ轴架左右两端的2处测定。 另外，测方仪的放置位置应在夹具贴装头板的中央。 ２．调整方法 基板传送面和贴装头的直角度非常重要。 在Ｘ架端和Ｘ轴架的安装面，组合Ｘ端调整…
QA表 ＮＯ． 8 (1/2) ＮＯ． 8 (2/2)
机种

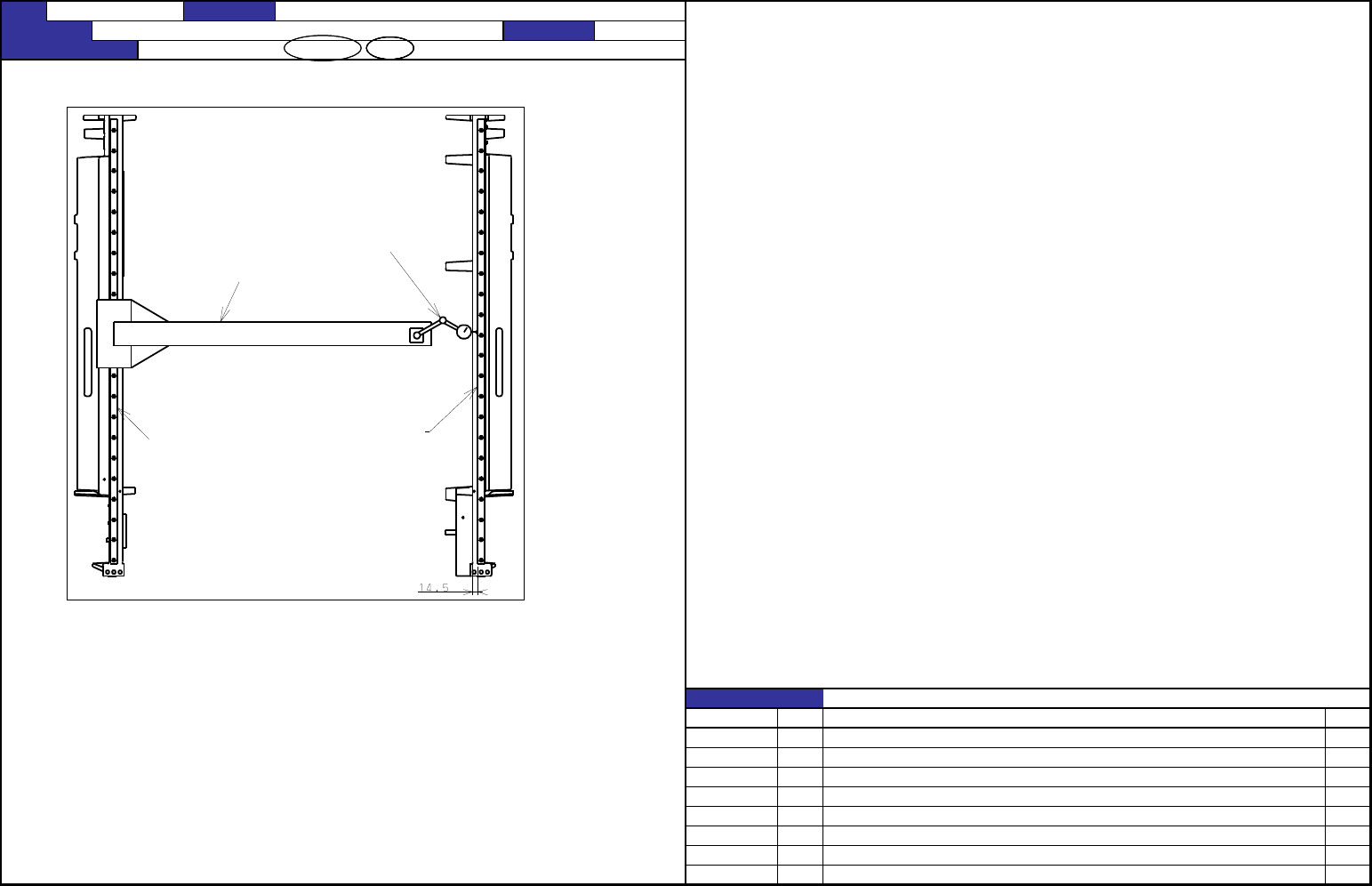

２．左右直线导轨的平行度
２－１．确认方法
①把上图的夹具固定到左侧的2个直线导轨部。
②把测定仪器安装到夹具右端，顶到右侧的直线导轨内侧面。
③在全行程移动夹具，确认平行度为１０μｍ以下。
２－２．调整方法
①在直线导轨的前后两端附近，上图表示的底架Ｙ轴部侧面的加工面和直线导轨的
ＮＯ． 担当人
距离调整为１４．５ｍｍ。
②拧松平行度规格外的右侧直线导轨螺丝，调整轨道位置，把平行度重新调整
为１０μｍ以下，然后拧紧螺丝。
【５】－８
ＣＸ－１
装置名称
ＸＹ装置（５）
功能名称
Ｙ轴后ｔ通道的真直·平行（２／２）
编制日期
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
变更履历
日期 内容
测定仪器
夹具
后通道(左侧)
后通道(右侧)
QA表 ＮＯ． 9 (1/2) ＮＯ． 9 (2/2)
机种

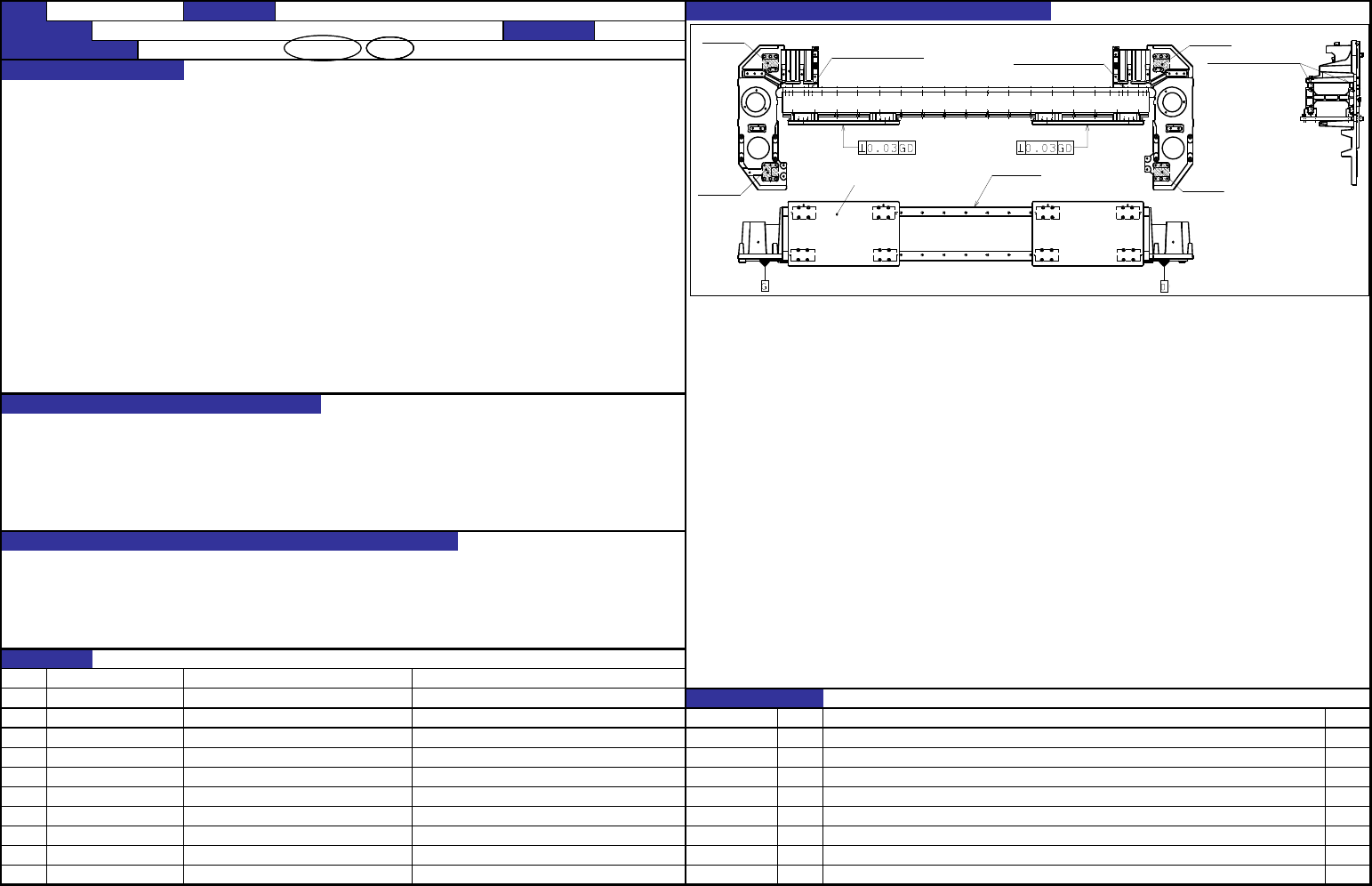

Ｘ机架端Ｌ、Ｒ的基准面与贴装板的直角度 ：０．０２ｍｍ以下
１．确认方法
以Ｘフ架端Ｌ、Ｒ的Ｙ轴直线导轨安装面为基准，使用测方仪测定夹具贴装头板的直角度，
确认应为０．０２以下。
此时，夹具贴装头板的位置，应在Ｘ轴架左右两端的2处测定。
另外，测方仪的放置位置应在夹具贴装头板的中央。
２．调整方法
基板传送面和贴装头的直角度非常重要。 在Ｘ架端和Ｘ轴架的安装面，组合Ｘ端调整间隙片Ａ（ｔ０．１）、Ｘ端调整间隙片Ｂ（ｔ０．０５）、
Ｘ端调整间隙片Ｃ（ｔ０．０３）、Ｘ端调整间隙片D（ｔ０．０２）、Ｘ端调整间隙片E（ｔ０．０１）
调整直角度。
１．贴装精度恶化
２．吸附不良
ＮＯ
①
②
ＮＯ． 担当人
③
⑤
⑥
⑦
⑧
⑨
⑩
【５】－９
ＣＸ－１
装置名称
ＸＹ装置（６）
确认方法及调整方法（故障处理方法）
功能名称
贴装头板的直角
编制日期
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
40000656 Ｘ轴机架
变更履历
货号 品名 有关质量特性
内容
40000658 Ｘ机架端Ｒ
40000657 Ｘ机架端Ｌ
日期
40000663 Ｘ端部调节间隙Ｂ
40000662 Ｘ端部调节间隙Ａ
40015660 Ｘ端部调节间隙Ｄ
40000664 Ｘ端部调节间隙Ｃ
40033623 Ｘ端部调节间隙Ｅ
X架端R
X架端R
F面(里侧)
Y轴L M导向器安装面 Y轴L M导向器安装面
面（里侧)
夹具用贴装头板
X轴架
E面(里侧)
X
端轴缝
X
端轴缝
面
（里
侧
)
X端轴缝
QA表 ＮＯ． 10 (1/2) ＮＯ． 10 (2/2)
机种

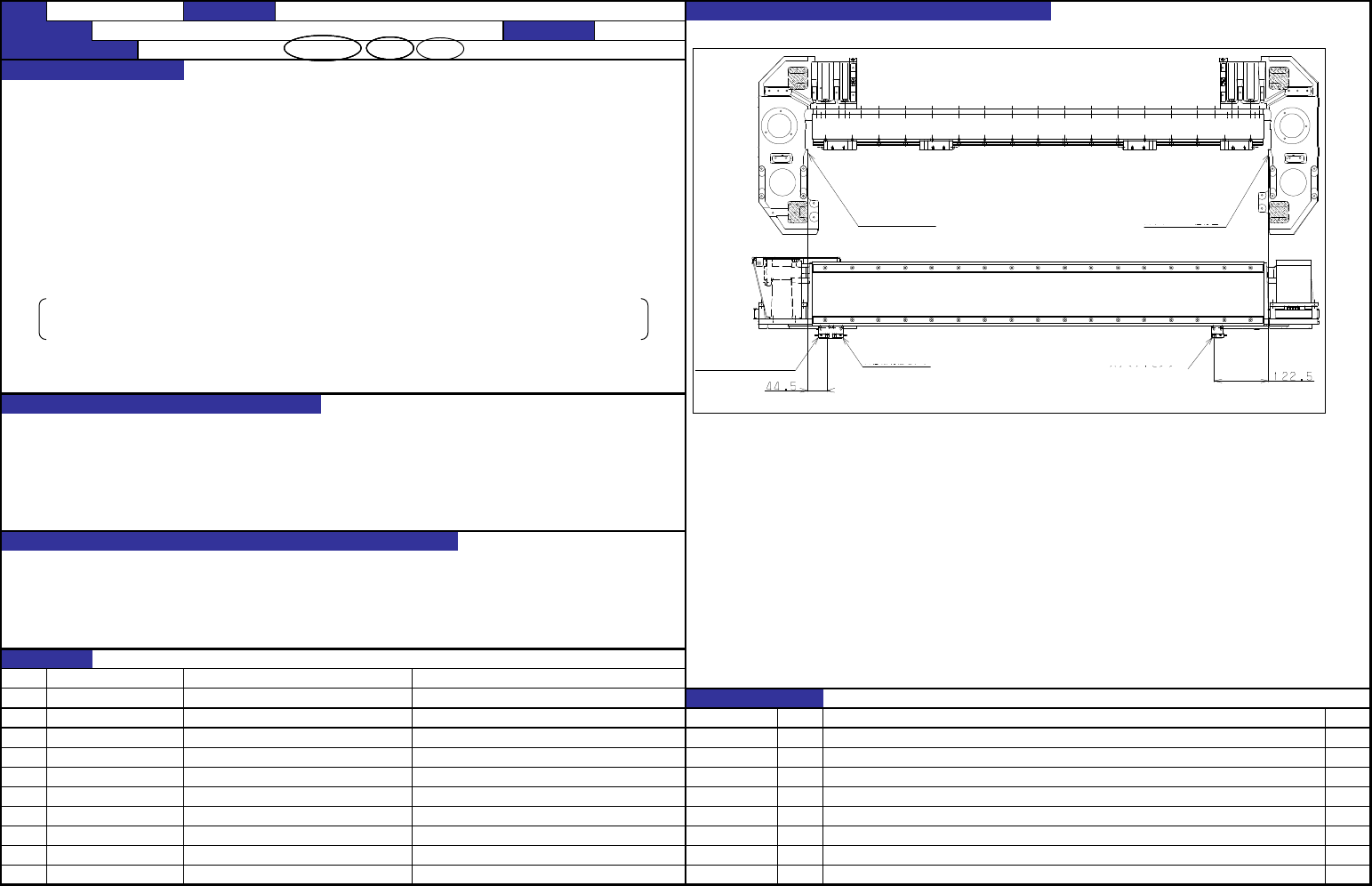

１．Ｘ限制传感器位置
１．Ｘ轴限制传感器位置
１－１．左侧（Ｘ负限制传感器） Ｘ机架端Ｌ的止动橡胶安装面和传感器中心的距离 ：４４.５mm
１－２．右侧（Ｘ正限制传感器） Ｘ机架端Ｒ的止动橡胶安装面和传感器中心的距离 ：１２２.５mm
（Ｘ正限制传感器之位置与ＫＥ－２０６０相同）
２．Ｙ轴限制传感器位置
２－１．前侧（Ｙ负限制传感器） 直线导轨前端面到传感器中心的距离 ：８６．５ｍｍ
２－２．中央前侧（Ｙ正限制传感器） 直线导轨后端面到传感器中心的距离 ：３３４ｍｍ
２－３．中央后侧（Ｙ＋＋限制传感器）直线导轨后端面到传感器中心的距离 ：２２８ｍｍ
关于２－４．仅在晶片直接设计（定制）时使用。
２－４． 后侧（Y正限制WDF传感器） 直线导轨后端面导传感器中心的距离 ：２５９ｍｍ
３．限制传感器的间隙 ０．８～１．５ｍｍ（精度１．０ｍｍ）
①拧松Ｘ限制传感器架的固定螺丝，把Ｘ机架端Ｌ、Ｒ的距离按照上图所示的尺寸固定。
１．由于故障超过通常移动范围，移动后，伺服关闭回避危险。
２．故障时顶到机械止动器之前，伺服关闭，控制机器。 ②让其前后方向为贴装头板背面安装的Ｘ－ＭＳＣ支架和传感器表面的间隙为０．８～１．５ｍｍ
（刻度１．０ｍｍ）。
１．紧急时（故障等）不发生伺服危险。
２．紧急时（故障等）不发生伺服，会导致机器损坏。
ＮＯ
①
②
ＮＯ． 担当人
③
⑤
⑥
⑦
⑧
⑨
⑩
【５】－１０
ＣＸ－１
装置名称
ＸＹ装置（７）
确认方法及调整方法（故障处理方法）
功能名称
限制传感器位置（１／２）
编制日期
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
变更履历
货号 品名 有关质量特性
内容日期
Ｘ限制传感器位置
止动橡胶安装面 止动橡胶安装面
Ｘ正限制传感器
Ｘ原点附近传感器
Ｘ負限制传感器
（与ＫＥ－２０６０相同位置）
