QA 表 ＮＯ． 3 ＮＯ． 3 机种 ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 【６】－３ 内容 日期 变更履历 货号 品名 有关质量特性 对象元件 预想故障（应规格调整值不良而发生的故障） 质量保证类别 功能 ・ 安全性 / 可靠性 / 安全性 / 商品特点 质量特性(规格调整值) 功能作用（规格调整值的意义） 功能名称 供料器架高度调整 编制日期 ＣＸ－１ 装置名称 供料装置 确认方法及调整方法（故障处理方法）…
QA表 ＮＯ． 2 ＮＯ． 2
机种
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【６】－２
40000598 驱动器支架Ｃ
内容
E2506729000 驱动器支架
40000576 驱动器缸筒Ｒ
日期
40000575 驱动器缸筒Ｌ
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
功能名称 驱动器缸筒（一次更换台） 编制日期
ＣＸ－１ 装置名称 供料装置 确认方法及调整方法（故障处理方法）

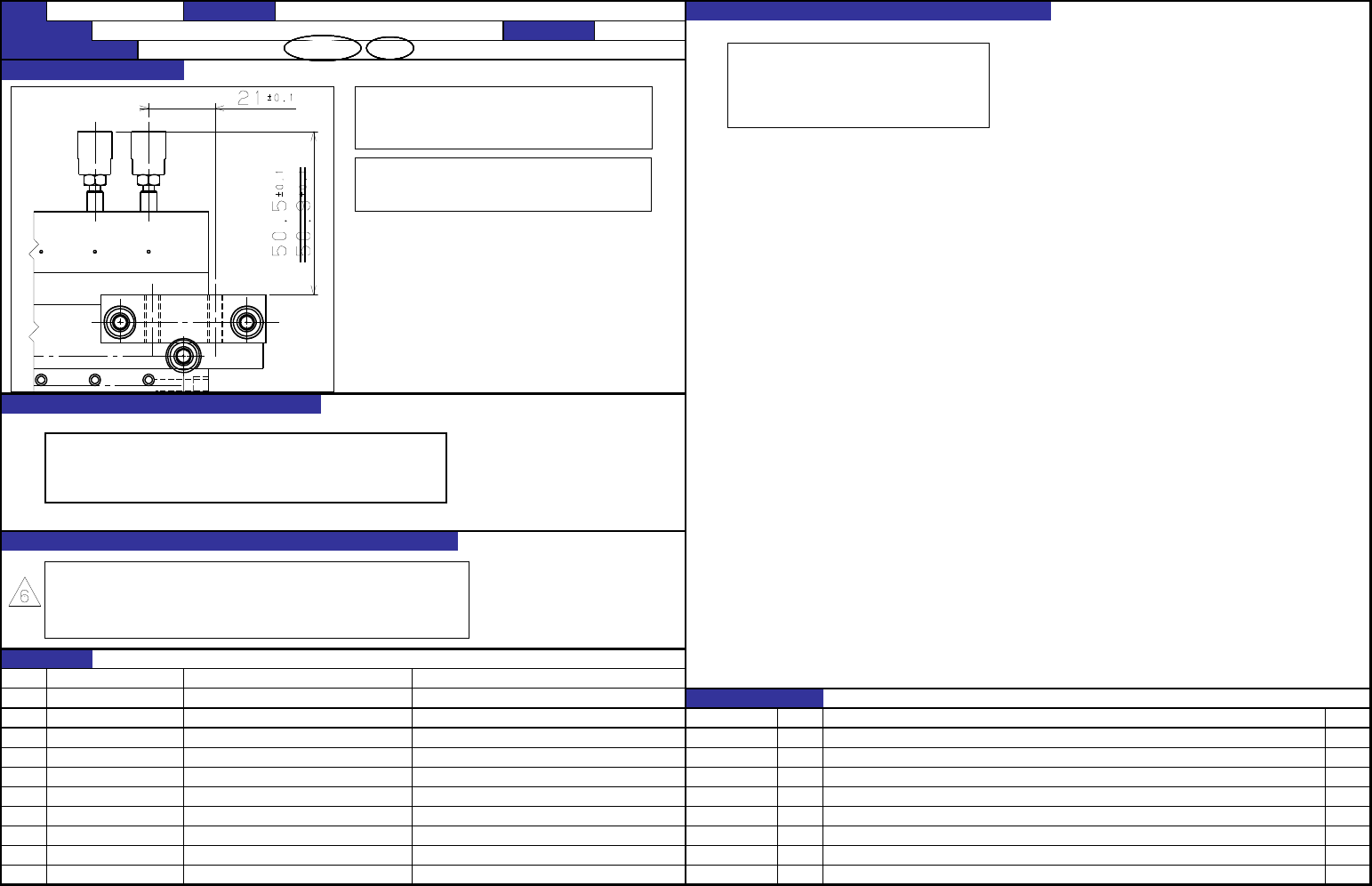

驱动支架Ｃ和驱动缸筒的组装位置关系(两
侧)
２１ ±0.2 正式安装时碰供料器。
５０．５±0.1 发生带式供料不良。
６０±3ｍｓ 发生带式供料不良。
在定盘上一边测定一般组装。
或用夹具保证。
不可以与ＧＸ4使用同样夹具
驱动器缸筒的调整
６０±3ｍｓ
驱动缸筒主体组装位置
供料器和驱动缸筒推进位置
保证上述2项目的位置关系
QA表 ＮＯ． 3 ＮＯ． 3
机种
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【６】－３
内容日期
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
功能名称 供料器架高度调整 编制日期
ＣＸ－１ 装置名称 供料装置 确认方法及调整方法（故障处理方法）

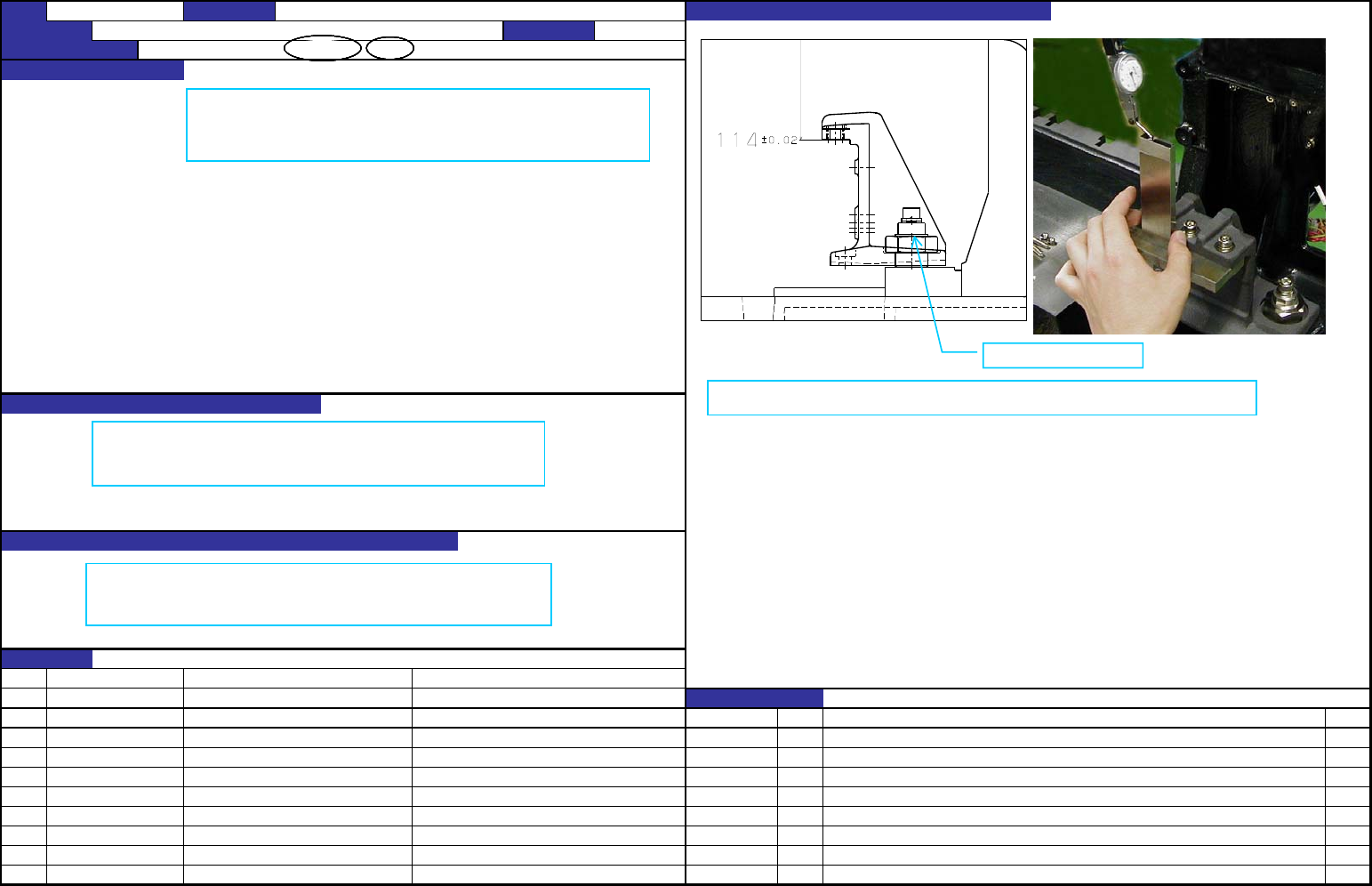

供料器安装面高度： 离ＣＡＬ部１１４±０．０２ｍｍ
与供料器安装面的Y轴的平行度：±０．０２ｍｍ
高度调整用螺栓和固定螺母
使用高度调整用螺栓和固定螺母，如图所示把夹具安装到供料器上，用拨盘仪测定，把离CAL块的高度和
与Y轴的平行度调整到规格值内。调整结束后，用固定螺母拧紧不让高度调整螺栓转动。
保证供料器的安装位置，保证带式供料器的间隔位置。
带式供料器吸附偏斜
同时吸附率降低
QA表 ＮＯ． 4 ＮＯ． 4
机种
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【６】－４
内容日期
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
功能名称 供料器支架高度调整2 编制日期
ＣＸ－１ 装置名称 供料装置 确认方法及调整方法（故障处理方法）

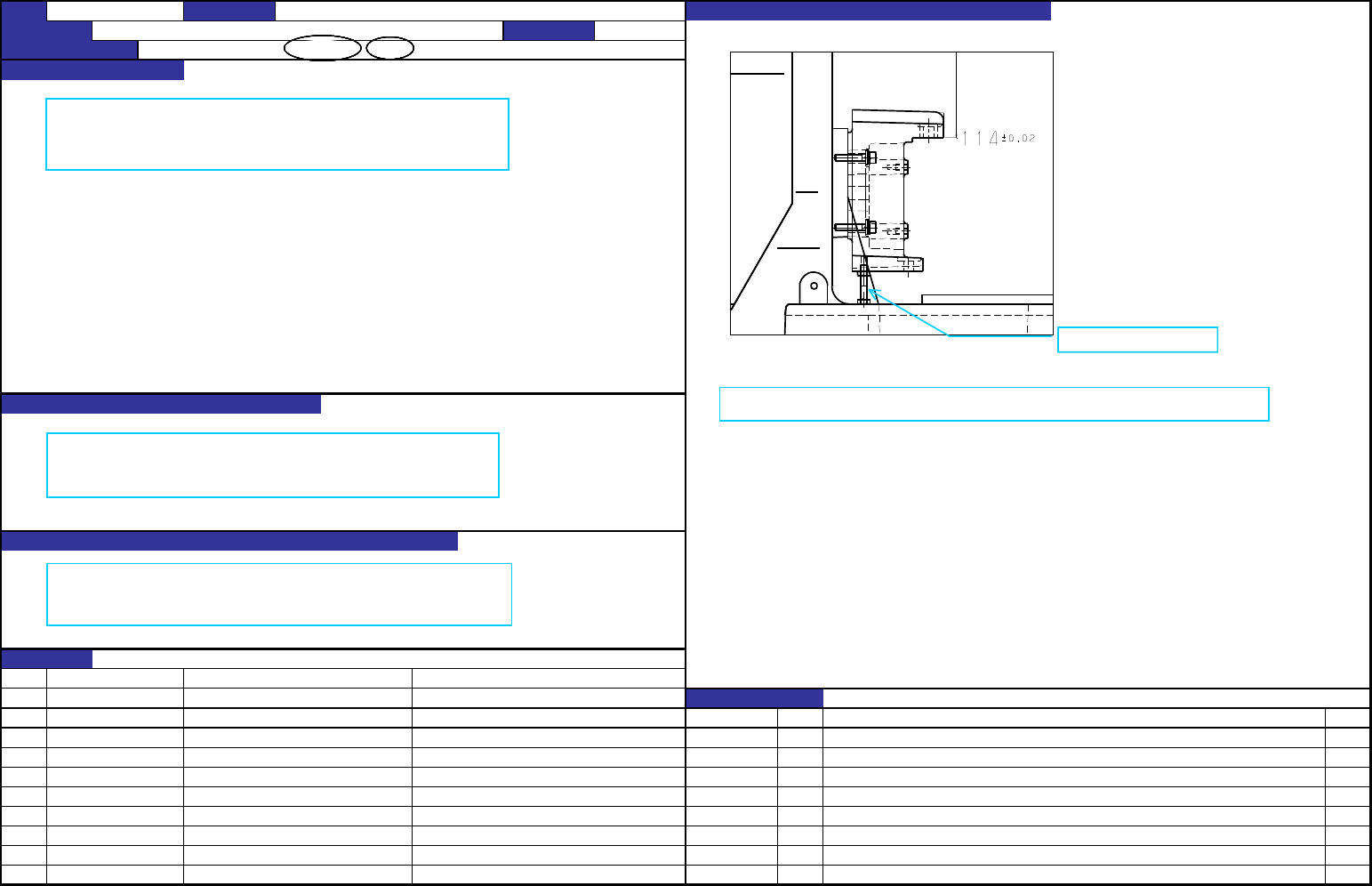

供料器安装面的高度：离CA１１４±０．０２ｍｍ
与供料器安装面的Y轴的平行度：±０．０２ｍｍ
使用高度调整用螺栓和固定用螺母，如图ＮＯ３所示，把夹具安装到供料器安装面，用拨盘仪测定，把离
CAL块的高度和与Y轴的平行度调整到规格值内。调整结束后，用固定用螺母拧紧不让高度调整螺栓转动。
高度调整用螺栓和固定螺母
保证供料器安装位置，保证带式供料器的间隔位置。
带式供料器吸附偏斜
同时吸附率降低
