QA 表 ＮＯ． 3 (1/2) ＮＯ． 3 (2/2) 机种 ＮＯ． 担当人 ＮＯ ① ② ③ 【7】－３ ＣＸ－１ 装置名称 VCS 确认方法及调整方法（故障处理方法） 功能名称 VCS照明调整 编制日期 质量保证类别 功能 ・ 安全性 / 可靠性 / 安全性 / 商品特点 确认方法和调整方法（故障处理方法） 变更履历 日期 内容 对象元件 货号 品名 有关质量特性 １．４ 蓝侧照明(粗调整) ① 第1阶段 １． 把ＶＣＳ夹具板Ｄ组…
QA表 ＮＯ． 2 (1/2) ＮＯ． 2 (2/2)
机种
ＮＯ． 担当人
ＮＯ
①
②
③
【７】－２
ＣＸ－１ 装置名称 VCS 确认方法及调整方法（故障处理方法）
功能名称 VCS照明調整 编制日期
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
确认方法和调整方法（故障处理方法）
变更履历
日期 内容
对象元件
货号 品名 有关质量特性
１．２ 下方照明(次调整)
１． 把ＶＣＳ夹具板Ｄ组件装到HT夹具上。
２． 从主画面起动ＭＳ参数，选择[偏差设定（Ｏ）][ＶＣＳ偏差（Ｖ）] [光量粗调整（L）]。
３． 用ＴＡＢ件或跟踪球，选择下方照明。
４． 把灯光照明数据设定为方向水平、照明５１２。
５． 按确认，确认ＶＣＳ画面上的照明ＭＡＸ＿ＬＶＬ是否是１２０±２。
６． 按确认，调整电流值，然后从5反复。
７． 反复10次５，６的操作，不变电流值，进行调整。
１．３ 红侧照明(粗调整)
① 第１段
１． 把ＶＣＳ夹具板Ｄ组件放到ＨＴ夹具上。
２． 从主画面起动ＭＳ参数，选择[偏差设定（Ｏ）][ＶＣＳ偏差（Ｖ）][光量粗调整（L）]。
３． 用ＴＡＢ键或跟踪球选择侧(红)第１段(左侧)。
４． 把照明图数据设定到垂直方向、线５１２。
５． 按确认，确认ＶＣＳ画面上的照明图的ＭＡＸ＿ＬＶＬ变成６５±２。
６． 按确认，如果不在调整值范围内时，调整标准电流值，再次从5反复。
７． 在调整值范围内，不改变电流值，反复10次５，６的操作，确认各调整值。
② 第２段
１． 把ＶＣＳ夹具板Ｄ组件，放到ＨＴ夹具上。
２． 从主画面起动ＭＳ参数，选择[偏差设定（Ｏ）][ＶＣＳ偏差（Ｖ）][光量粗调整（L）]。
３． 用ＴＡＢ键或跟踪球选择侧(红)第２段(右侧)。
４． 把照明图数据设定到垂直方向、线５１２。
５． 按确认，确认ＶＣＳ画面上的照明图的ＭＡＸ＿ＬＶＬ变成１００±２。
６． 按确认，如果不在调整值范围内，调整标准电流值，再次从5反复。
７． 在调整值范围内，不改变电流值，反复10次５，６的操作，确认各调整值。
１．粗调整
１．１ 同轴照射照明(粗调整)
１． ＨＴ夹具上放上ＶＣＳ夹具板Ｄ组件。
２． 从主画面起动ＭＳ参数，选择[偏差设定（Ｏ）][ＶＣＳ偏差（Ｖ）] [光量粗调整（L）]。
３． 用ＴＡＢ键或跟踪球，选择同轴照射。
４． 把照明数据设定为方向垂直和照明５１２。
５． 按确认，ＶＣＳ画面上的灯光ＭＡＸ＿ＬＶＬ是否为１０５±２ ，请确认。
６． 按确认，如果没有调整时，请调整电流值，请反复调节。
７． 反复10次５，６的操作，不变电流值，进行调整。
QA表 ＮＯ． 3 (1/2) ＮＯ． 3 (2/2)
机种
ＮＯ． 担当人
ＮＯ
①
②
③
【7】－３
ＣＸ－１ 装置名称 VCS 确认方法及调整方法（故障处理方法）
功能名称 VCS照明调整 编制日期
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
确认方法和调整方法（故障处理方法）
变更履历
日期 内容
对象元件
货号 品名 有关质量特性
１．４ 蓝侧照明(粗调整)
① 第1阶段
１． 把ＶＣＳ夹具板Ｄ组件装到HT夹具上。
２． 从主画面起动ＭＳ参数，选择[偏差设定（Ｏ）][ＶＣＳ偏差（Ｖ）] [光量粗调整（L）]。
３． 用ＴＡＢ键或跟踪球，选择蓝侧第1阶段(左侧)。
４． 把照明数据设定为方向垂直、线５１２。
５． 按确认，在ＶＣＳ画面上确认ＭＡＸ＿ＬＶＬ是否为５５±２。
６． 按确认，没有调整值时，调整电流值，然后从5反复。(注１)
７． 有调整值时。进行５，６的操作不改变电流值，反复１０次，确认调整值。
(注１)用标准电流值不能调整时，把偏差电流值从１２８变为６４，再次调整标准电流值。
② 第２阶段
１． 把ＶＣＳ夹具板Ｄ组安装到HT夹具上。
２． 从主画面起动ＭＳ参数，选择[偏差设定（Ｏ）][ＶＣＳ偏差（Ｖ）][光量粗调整(L）]。
３． 用ＴＡＢ键或跟踪球，选择侧(蓝色)第2段(右侧)。
４． 照明数据设定为方向垂直、线５１２。
５． 按确认，确认ＶＣＳ画面上的照明ＭＡＸ＿ＬＶＬ是否为１５５±２。
６． 按确认，没有调整值时，调整标准电流值，再次从5反复。(注１)
７． 有调整值时。进行５，６的操作，不改变电流值，反复10次，确认调整值。
(注１)标准电流值不能调整时，把偏差电流值从１２８变为６４，请再次调整标准电流值。

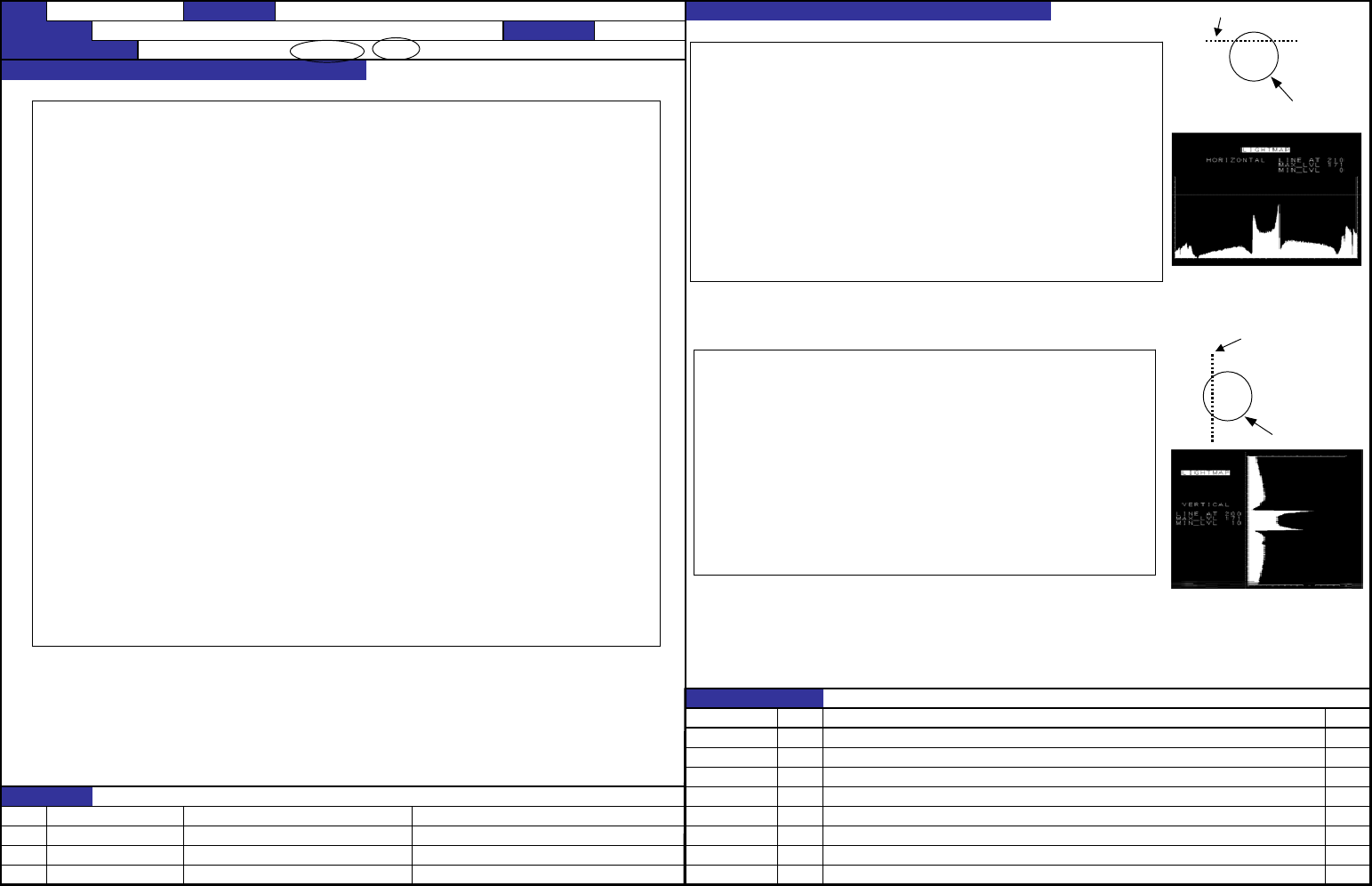

１．５ 透过照明上段前后(粗调整)
◎ 此调整在ＶＣＳ偏差输入后再进行调整。
１．从主画面起动ＭＳ参数，选择[偏差设定（Ｏ）][ＶＣＳ偏差（Ｖ）][光量粗调整
（L）]。
２．把５０５吸嘴（货号４０００１３４３）装在左２贴装头上。
３．用ＴＡＢ键或跟踪球选择透射照明上段前后（左侧）。
（不需要输入照明图数据）
４．如按确认键，则贴装头移动到ＶＣＳ上。
确认ＶＣＳ画面右上方的ＡＶＥ值是否成为９２±２。
５．按确认，如果没有在调整值范围内，调整标准电流值，再次从４反复。
６．在调整值范围内，不改变电流值，反复10次４，５的操作，确认各调整值。
１．６ 透过照明上段左右(粗调整)
◎ 此调整请在ＶＣＳ偏差输入后再进行调整。
１．从主画面起动ＭＳ参数，选择[偏差设定（Ｏ）][ＶＣＳ偏差设定（Ｖ）][光量粗
调整（L）]。
２．把５０５吸嘴（货号４０００１３４３）装在左２贴装头上。
３．用ＴＡＢ键或跟踪球选择透射照明上段前后（右侧）。
（不需要输入照明图数据）
４．如按确认键，则贴装头移动到ＶＣＳ上。
确认ＶＣＳ画面右上方的ＡＶＥ值是否成为１１６±２。
５．按确认，如果没有在调整值范围内，调整标准电流值，再次从４反复。
６．在调整值范围内，不改变电流值，反复10次４，５的操作，确认各调整值。
线
吸嘴
图１．５
照明图ＶＣＳ画面(ＳＴＤ视野)
线
吸嘴
图１．６
照明图ＶＣＳ画面(ＳＴＤ视野)
QA表 ＮＯ． 4 (1/2) ＮＯ． 4 (2/2)
机种
ＮＯ． 担当人
ＮＯ
①
②
③
【7】－４
ＣＸ－１ 装置名称 VCS 确认方法及调整方法（故障处理方法）
功能名称 VCS照明调整 编制日期
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
确认方法和调整方法（故障处理方法）
变更履历
日期 内容
对象元件
货号 品名 有关质量特性

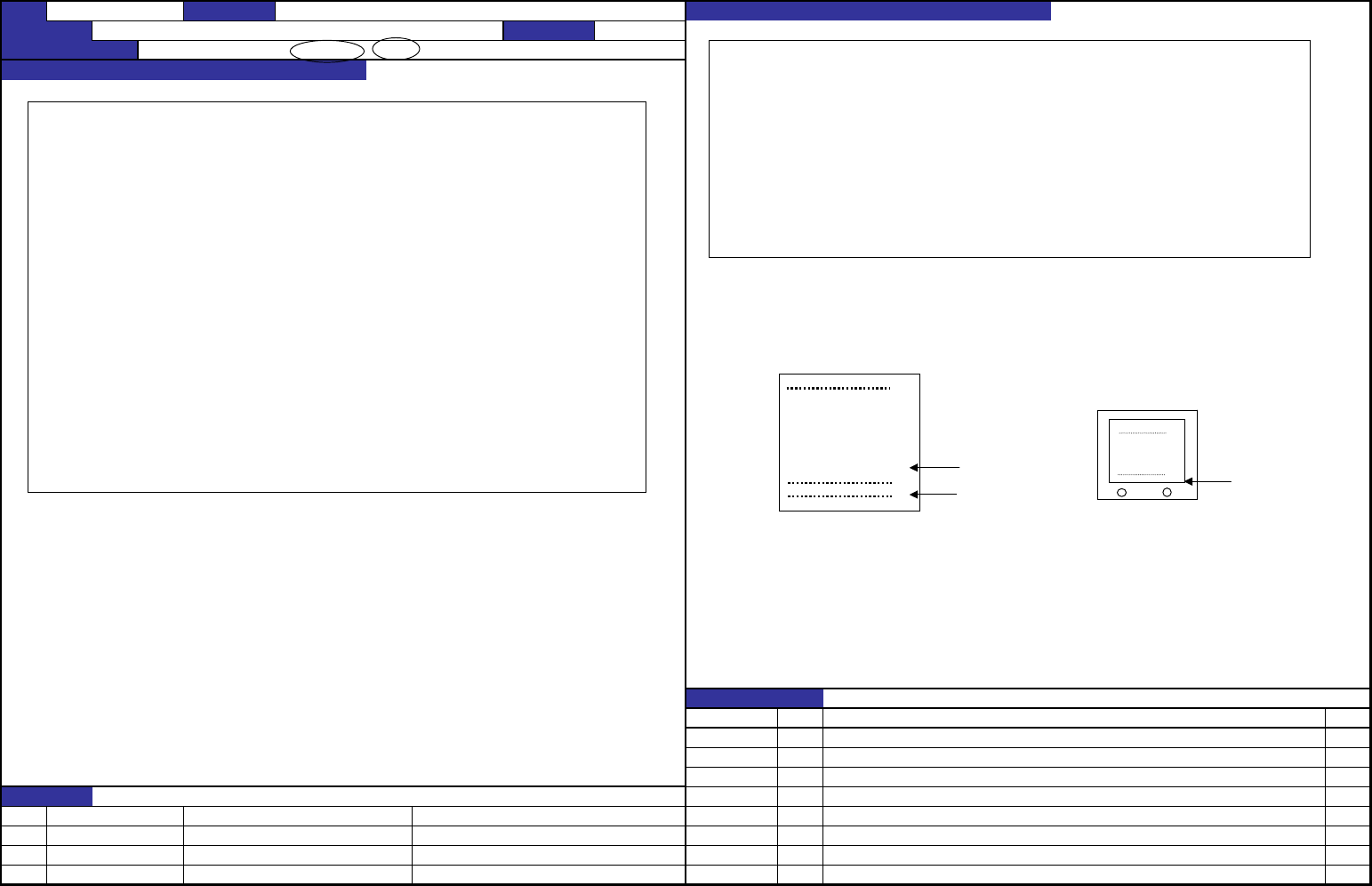

１．７ 透过照明下段前后(粗调整)
※ＣＸ－１中不实行调整。基准、偏差电流值均请输入０。
１．８ 透过照明下段左右(粗调整)
※ＣＸ－１中不实行调整。基准、偏差电流值均请输入０。
２．微调整
进行微调整时，选择光量微调整（T）的项目进行调整。
２．１ 反射照明(微调整)
１．把ＣＡＬ部件E放到ＨＴ夹具上(参照图２．１)，按确认按键。
２．用照明图数据，指定水平方向和线（STD视野８３０、OP视野９００），(参照图２．１)，按确认按键。
３．确认下列是否在调整值范围内。此时，确认照明图应在夹具有关的图案，
(注２)。如果在调整范围内，按确认按键，滑动调整，按再调整按键。
２４０≦ ＭＡＸ＿ＬＶＬ (确认最高差在５存储以内)
８０ ≧ ＭＩＮ＿ＬＶＬ (注１)
４．卸下夹具，按确认按键，然后按确认键返回初期画面。
(注１)最初的照明图的值为９０以上时，ＶＣＳ的护罩玻璃有异常的话，请进行更换。
(注２)没有照到时(没有散光)，有点击菜单，选择[照明控制][照明设定]，仅检查其设定画面的同轴。按ＯＫ，再
次右点击菜单,选择[照明控制]，然后选择点灯的ＶＣＳ则点灯。继续右点击菜单，选择照明图，选择线。
A
B
B
C
A
C
B
B
A
STD ８３０ (OP 900)
STD ５００
A
B
B
A
＜HT夹具＞
对准端部放置
＜图２．１＞
