QA 表 ＮＯ． 机种 １．测定传送轨道的真直度时，把直尺放到传送轨道ＦＣ、ＲＣ的凸部，ＰＷＢ调整导向器Ｕ。 １．传送轨道的组装真直度（ＰＷＢ导向器Ｕ） ： ０．３ｍｍ以内 ２．传送轨道Ｆ、Ｒ间的平行度 ： ０．５ｍｍ以下 ３．传送轨道间的高低差 ： ０．２ｍｍ以内 注意左右方向，把ＰＷＢ和传送皮带的间隙调整为０．２ｍｍ。 ２．确认传送轨道的平行时，测定传送轨道FC、RC两端（A 部）以及传送轨道两端（B部）的轨道最大，最小宽度。 传送…
QA表 ＮＯ．
机种

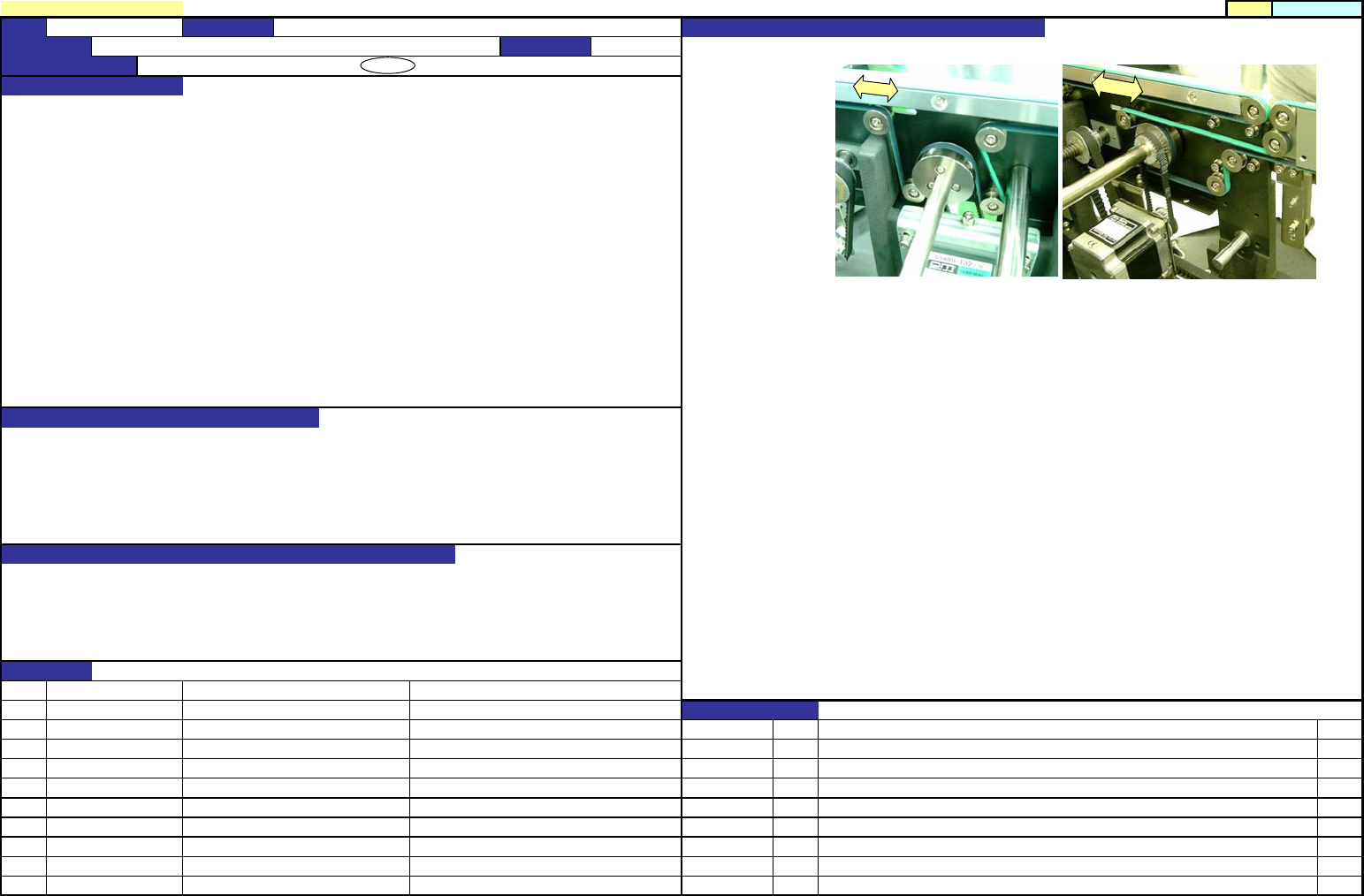

１．拧松③的螺丝，调整②的前后位置。
１．让马达皮带轮的端面和ＣＥＮＴＥＲ马达轴前端面一致。
２．同步皮带的张力
１７．６～２１．６Ｎ
２．拧松马达支架C固定螺丝⑥，左右移动马达支架Ｃ④。
拧松马达固定螺丝⑦，上下移动ＣＥＮＴＥＲ马达组件①。
请注意不要碰到其它零件，用上述2种方法测定皮带的
适当张力。
测定张力时，应使用由尼塔公司制的音波式皮带张力计。
（Weight=００２．５、Widhth=００６．０、Span=００７５）
１．让马达皮带轮的端面和ＣＥＮＴＥＲ马达轴前端面一致。
２．同步皮带的张力
１．同步皮带与其它元件相碰。
２．强时：发生异常声音，动作转矩大，马达可靠性低。
弱时：在传送动作发生异常。皮带轮的皮带跳出。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【８】－２
2
ＣＸ－１ 装置名称 传送 确认方法及调整方法（故障处理方法）
功能名称 顺利地传送基板（ＣＥＮＴＥＲ马达关系调整） 编制日期
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
E94317290A0 CENTER_MOTOR_ASM
变更履历
货号 品名 有关质量特性
内容
SM8030602TP SCREW
40000870 MOTOR_PULLEY_C
日期
40000869 MOTOR_ADJUST_PLATE
40000868 MOTOR_BRAKET_C
SL6041242TN SCREW
SL6051292TN SCREW
張力計
測定位置
张力计
测定位置
QA表 ＮＯ．
机种
１．测定传送轨道的真直度时，把直尺放到传送轨道ＦＣ、ＲＣ的凸部，ＰＷＢ调整导向器Ｕ。
１．传送轨道的组装真直度（ＰＷＢ导向器Ｕ） ： ０．３ｍｍ以内
２．传送轨道Ｆ、Ｒ间的平行度 ： ０．５ｍｍ以下
３．传送轨道间的高低差 ： ０．２ｍｍ以内 注意左右方向，把ＰＷＢ和传送皮带的间隙调整为０．２ｍｍ。
２．确认传送轨道的平行时，测定传送轨道FC、RC两端（A部）以及传送轨道两端（B部）的轨道最大，最小宽度。
传送轨道ＦＣ、ＲＣ的两端的距离（Ａ部）为30～30.5ｍｍ，皮带轮Ａ端面有螺旋轴的螺母。
３．以传送轨道ＦＣ、ＲＣ的皮带面高度为基准，调整左右的传送
轨道高度。
１．传送基板时，基板真直地前进。 Ｃ尺寸在０．２ｍｍ以内。
２．传送基板时，基板真直地前进。
３．缓冲时顺利传送。
１．基板被轨道接头拉住，贴装元件偏斜。
２．传送路中基板被拉出，或跳轨。
３．在高低处，贴装元件偏斜。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【８】－３
3
ＣＸ－１ 装置名称 传送 确认方法及调整方法（故障处理方法）
功能名称 顺利地传送基板（调整传送轨道） 编制日期
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
变更履历
货号 品名 有关质量特性
内容日期
基準
定規
ＰＷＢガイドＵ
止めねじ
A B
搬送レール
止めねじ
基准
PWB导向器U
固定螺丝
传送轨道
固定螺丝
QA表 ＮＯ．
机种
１．在没有施加张力的状态测定皮带长度，移动长孔部的传送皮带轮，让长孔增加０．５％。
１．传送带的适当张力
发生０．５％伸长的张力
举一例说明，传送轨道上的传送皮带上用铅笔等画上距离２００ｍｍ的两个标记。
移动传送皮带，让这两个标记距离２０１ｍｍ。
关于ＣＥＮＴＥＲ减震，传送轨道ＦＣ、ＲＣ上施加张力后请注意不要抬起。
１．顺利地传送基板
２．强时：传送轨带ＦＣ、ＲＣ跳起，降低皮带耐久性，促进皮带伸长。
弱时：
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【８】－４
4
ＣＸ－１ 装置名称 传送 确认方法及调整方法（故障处理方法）
功能名称 顺利地传送基板（调整传送带） 编制日期
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
40000863 CONVEYOR_BELT_S
变更履历
货号 品名 有关质量特性
内容
40000864 CONVEYOR_BELT_C
日期
