QA表 ＮＯ． 1 (1/2) ＮＯ． 1 (2/2) 机种 确 认 方法 杆张力压吸嘴中心，测定吸嘴被压进时的力量。 ＭＮＬＡ贴装头 吸嘴轴 组装后吸嘴开放应在26.46N (2.7kgf) 以下的力量下顺利移动。 吸嘴套 杆张力 故障原因 １．吸嘴套轴、吸嘴套、吸嘴套ＳＰ元件不良 吸嘴套 ２． 润 滑脂涂抹量 过 少。 Ａ部 调整方法 １．更 换 零件。 ２．向吸嘴套的 A 部涂硅胶･滑脂 (G-40M) 。 Ｚ马达转矩，影响吸嘴更…
CX-1 QA 表目录 Rev2.10
ＱＡ表
Ｉ－ＣＸ基板内部电源电压的调整 １４－１１
ＨＭＳ的设定 １４－１２
设定激光传感器控制器的显示 １４－１３
【１５】测力传感器
１５－１
测力传感器灵敏度及种类设定１ １５－１
测力传感器灵敏度及种类设定２ １５－２
测力传感器装配位置及高度参数的取得１ １５－３
测力传感器功能的确认 １５－４
【１６】焊剂涂覆装置
１６－１
助焊剂槽的位置精度 １６－１
焊剂涂敷单元与 X 轴的平行度 １６－２
助焊剂槽上面与贴装头的高度精度 １６－３
【１７】薄基板输送装置
１７－１
顺畅地输送基板（与中央电动机有关的调整） １７－１
基板夹的稳定（上限高度的设定） １７－２
输送轨最小宽度 １７－３
传感器组件的初始设定 -1 １７－４
传感器组件的初始设定 -2 １７－５
传感器组件的初始设定 -3 １７－６
传感器组件的初始设定 -4 １７－７
WAIT 传感器组件的灵敏度调整 １７－８
STOP 传感器-1 组件的灵敏度调整 １７－９
STOP 传感器-2 组件的灵敏度调整 １７－１０
iv

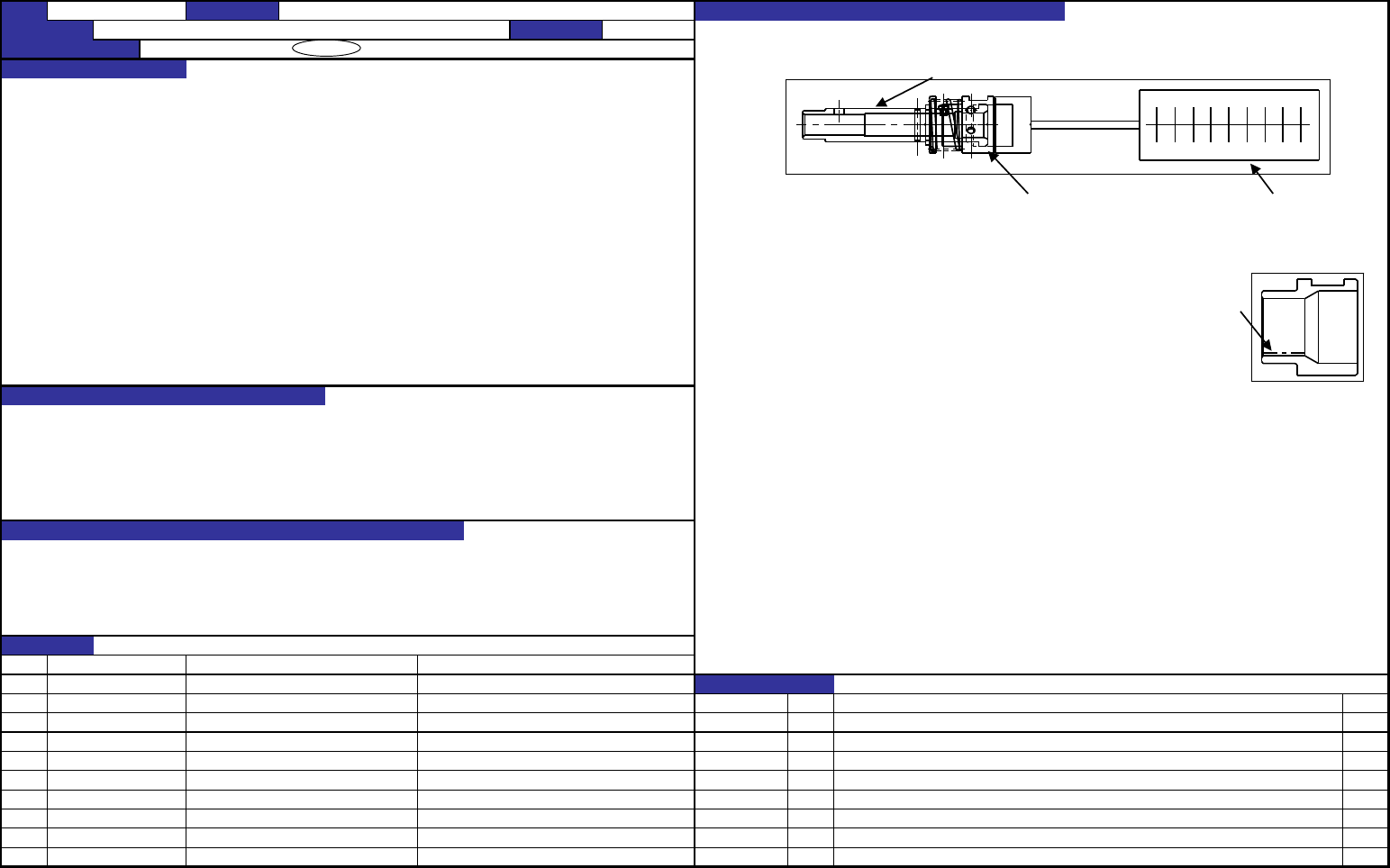

QA表 ＮＯ． 1 (1/2) ＮＯ． 1 (2/2)
机种
确认方法
杆张力压吸嘴中心，测定吸嘴被压进时的力量。
ＭＮＬＡ贴装头 吸嘴轴
组装后吸嘴开放应在26.46N (2.7kgf) 以下的力量下顺利移动。
吸嘴套
杆张力
故障原因
１．吸嘴套轴、吸嘴套、吸嘴套ＳＰ元件不良 吸嘴套
２．润滑脂涂抹量过少。
Ａ部
调整方法
１．更换零件。
２．向吸嘴套的A部涂硅胶･滑脂(G-40M)。
Ｚ马达转矩，影响吸嘴更换。
发生Ｚ马达超符合异常。
吸嘴更换异常
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【１】－１
预想故障（应规格调整值不良而发生的故障）
对象元件
品名 有关质量特性
40001142
货号
40001179
40001292
40013575 吸嘴套ＳＰ
ＣＸ－１ 装置名称 贴装头（ＭＮＬＡ贴装头） 确认方法及调整方法（故障处理方法）
功能名称 吸嘴套动作 编制日期
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
吸嘴套轴
变更履历
吸嘴套轴ＩＣ
日期 内容
吸嘴套

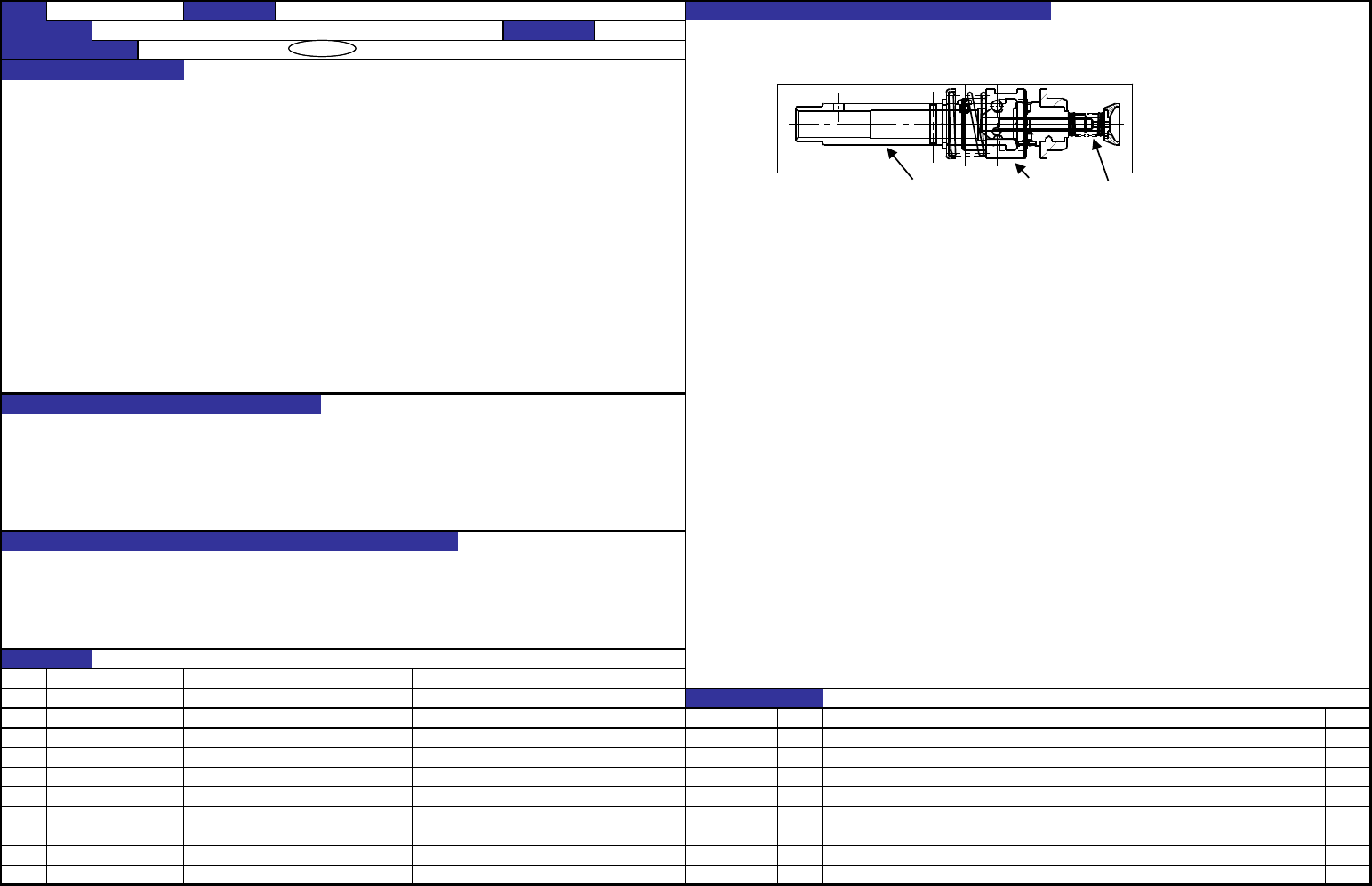

QA表 ＮＯ． 2 (1/2) ＮＯ． 2 (2/2)
机种
确认方法
使用转矩测定装置，测定吸嘴开始旋转时的转矩。
ＭＮＬＡ贴装头
吸嘴（检查合格品）在0.020Nm (0.20kgfcm) 以下转矩时不能旋转。
吸嘴套轴 吸嘴套 吸嘴
故障原因
１．吸最套轴、吸嘴套、吸嘴套ＳＰ零件不良。
调整方法
１．更换零件。
吸嘴在θ轴旋转动作时防止吸嘴套轴偏斜。
贴装精度不良
吸嘴更换异常
吸嘴损坏
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【１】－２
40013576 吸嘴套ＳＰ
内容
40001292 吸嘴套
40001179 吸嘴套轴ＩＣ
日期
40001142 吸嘴套轴
变更履历
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
编制日期功能名称 吸嘴夹持力
ＣＸ－１ 装置名称 贴装头（ＭＮＬＡ贴装头） 确认方法及调整方法（故障处理方法）
