QA 表 ＮＯ． 机种 检测中心销的插入 １．在传感器环销下降规格值(Ａ尺寸）的状态，拧松调节螺丝，上下移动传感器架 把Ｔ ・ ＰＩＮ传感器调整为ＯＮ。 １．基准销下降１．５（0/-0.5 ）ｍｍ的状态，传感器OＮ。 １．中心销不能进入基准孔。 １．中心销不能进入基准孔，基板位置不正确，贴装偏斜。 ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 【８】－２２ SL6030692TN SCREW 内容 E2147721000…
QA表 ＮＯ．
机种

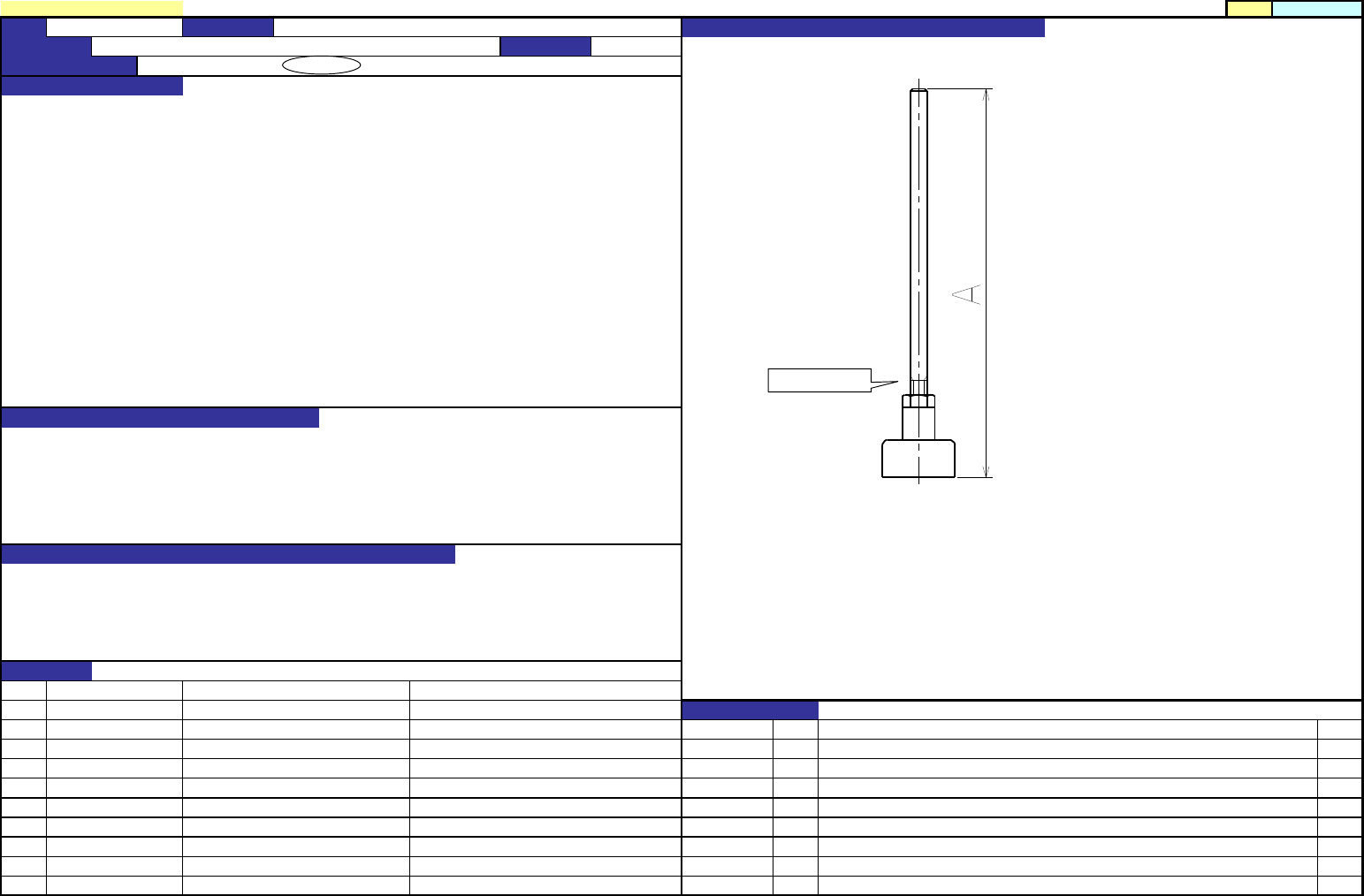

支撑基板的背面
１．拧松高度调节螺母，把Ａ尺寸调整到适当高度，然后拧紧固定。
１．销高度 ： ９６ｍｍ±0.1mm
１．ＢＵ台上面～基板下面的高度调整
１．高时 ： ＢＵ销碰基板（基板损坏，弯曲等）
低时 ： ＢＵ销到达不了基板。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【８】－２１
内容日期
E20217150A0 后备销组件
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称 编制日期
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
21
ＣＸ－１ 装置名称 传送 确认方法及调整方法（故障处理方法）
調整用ナット
调整用螺母
QA表 ＮＯ．
机种

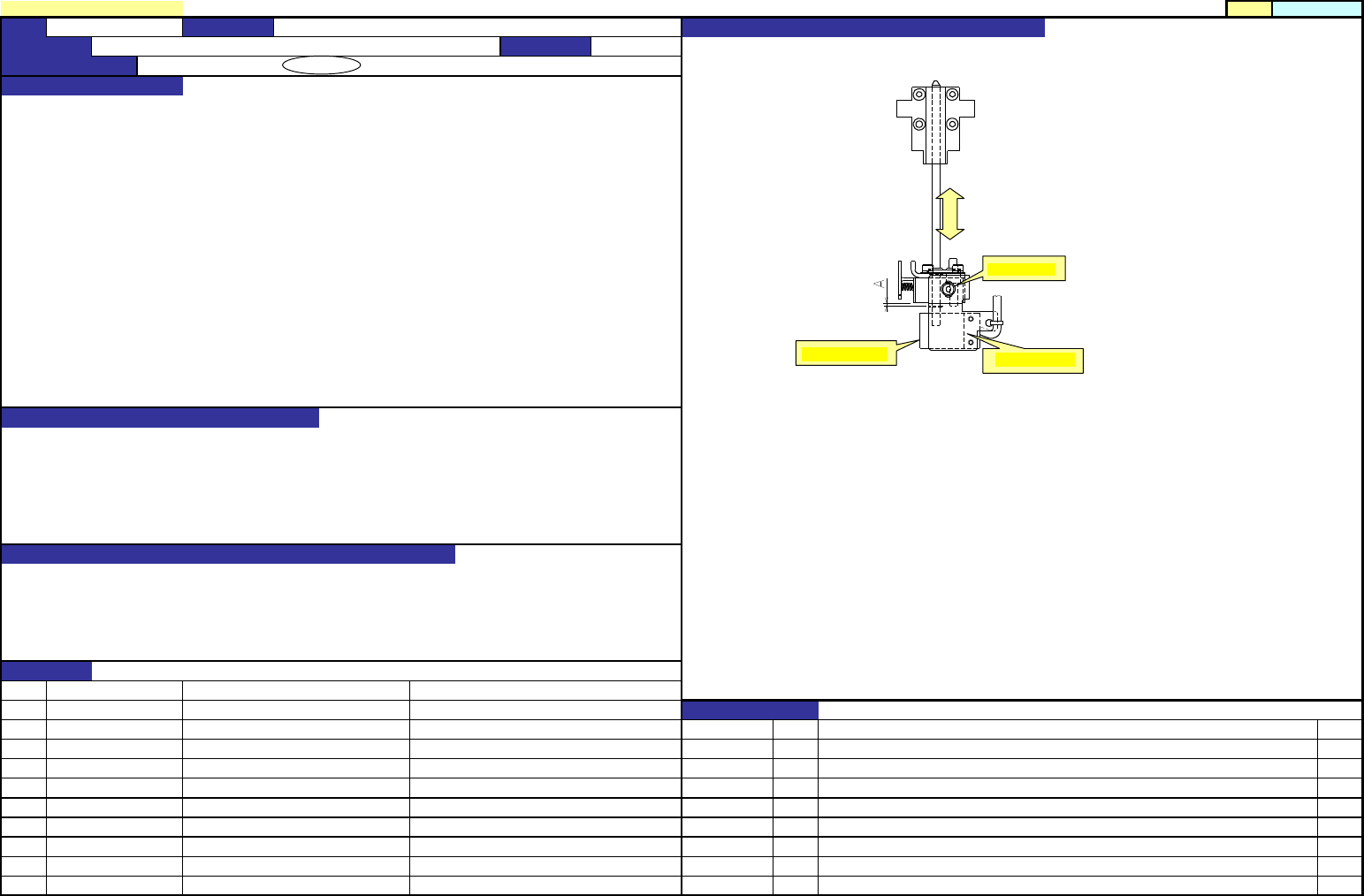

检测中心销的插入
１．在传感器环销下降规格值(Ａ尺寸）的状态，拧松调节螺丝，上下移动传感器架
把Ｔ・ＰＩＮ传感器调整为ＯＮ。
１．基准销下降１．５（0/-0.5）ｍｍ的状态，传感器OＮ。
１．中心销不能进入基准孔。
１．中心销不能进入基准孔，基板位置不正确，贴装偏斜。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【８】－２２
SL6030692TN SCREW
内容
E2147721000 传感器支架Ｌ
E2148721000 传感器支架Ｒ
日期
40002122 Ｔ．ＰＩＮ ＳＥＮＳ ＡＳＭ
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称 编制日期
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
22
ＣＸ－１ 装置名称 传送 确认方法及调整方法（故障处理方法）
調整ねじ
センサブラケット
Ｔ・ＰＩＮセンサ
调整螺丝
传感器架
T.PIN传感器
QA表 ＮＯ．
机种
基准销的动作顺畅
１．ＢＵ台前面和底部Ｆ基本平行，
其距离为２６．８ｍｍ。
拧松Ｂ的螺丝，与传送座仪器移动ＢＵ台的位置,把Ａ尺寸调整为规格值。
１．让基准销上下动作的减震锁定位置稳定。
１．距离短的话，基准销上下动作时弯曲。Ｘ方向移动时减震锁定部和ＢＵ台相碰。
距离长的话，儿啊嗯基准销向Ｘ方向移动时，减震锁定部不稳定（转动）。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【８】－２３
内容日期
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称 编制日期
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
23
ＣＸ－１ 装置名称 传送 确认方法及调整方法（故障处理方法）
４８ｍｍ
Ａ
Ｂ
Ｂ
Ｂ
Ｂ
