QA表
ＮＯ．
机种
自动基板宽度调整装置皮带张力
左右移动马达的安装位置，调整到适当的张力。
由尼塔公司制的张力计测定值如下
２５±２．５Ｎ

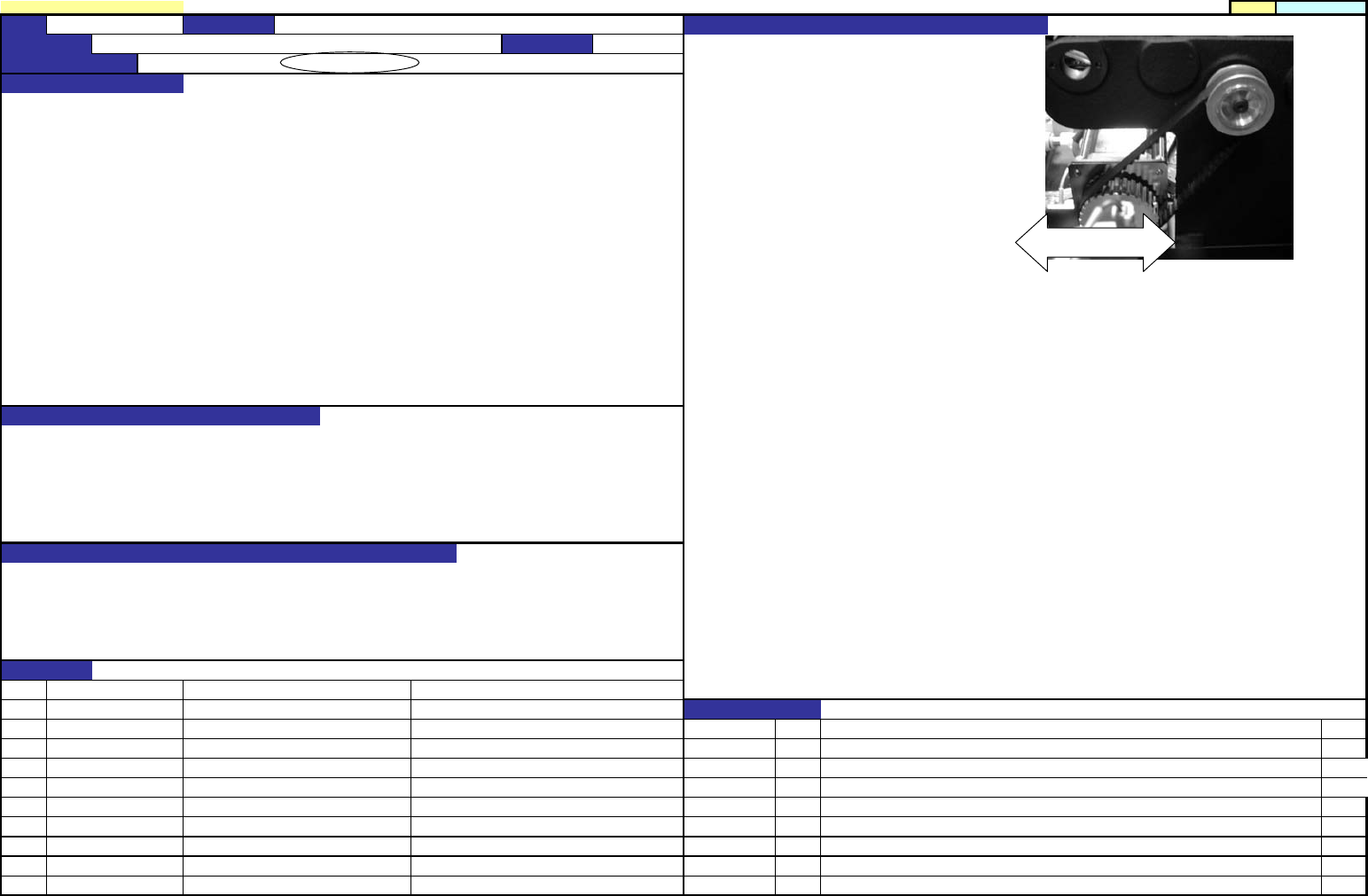

用由尼塔公司制皮带张力计测定皮带中央部。
皮带张力计的设定值如下。
Wight： ００２.１
Width： ００９.５
Span： Ｍ尺寸 ０１０４
自动基板宽度跳横的2个皮带轮的同步皮带的适当张力
１．同步皮带牙部的损耗
２．同步皮带跳牙动作不良
３．发生异常噪声
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【８】－２４
内容日期
E2155725000 AWC_BELT 基板传送装置Ｍ尺寸用
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称 编制日期
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
24
ＣＸ－１ 装置名称 传送 确认方法及调整方法（故障处理方法）
QA表 ＮＯ． 1 (1/2) ＮＯ． 1 (2/2)
机种
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【９】－１
内容日期
40000647 ＣＡＬ板
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称 ＸＹ轴的水平・高度位置调整 编制日期
ＣＸ－１ 装置名称 ＣＡＬ块 确认方法及调整方法（故障处理方法）

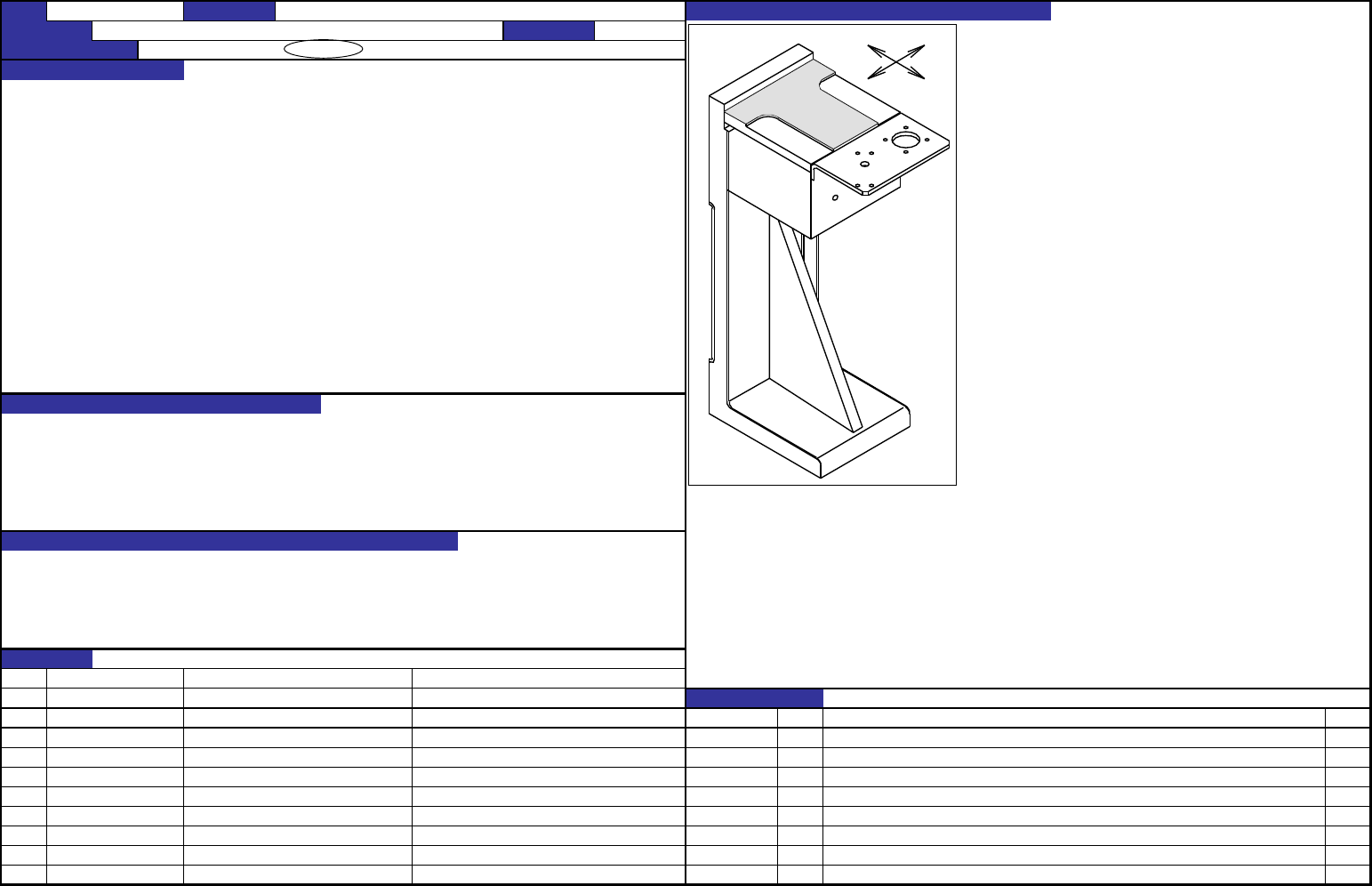

①ＣＡＬ板上面（刻蚀面）与ＸＹ轴的平面度
±０．０１ｍｍ
②离传送安装面的ＣＡＬ板高度
２４９±０．０３ｍｍ
把蚀刻面固定到贴装头，用拨盘标尺测定。
Ｘ轴方向的调整使用间隙片。
间隙片Ａ Ｅ２０６１７６００００ ｔ０．０１
间隙片Ｂ Ｅ２０６２７６００００ ｔ０．０３
间隙片Ｃ Ｅ２０６３７６００００ ｔ０．０５
Ｙ轴方向的调整，拧松ＡＬ架的螺丝调整板。
让ＣＡＬ块成为所有坐标系的基准（原点)。
贴装精度不良・吸附不良等
QA表
ＮＯ． 2 (1/2) ＮＯ． 2 (2/2)
机种
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【９】－２
内容日期
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称 与Ｙ轴的平行位置调整 编制日期
ＣＸ－１ 装置名称 ＣＡＬ块 确认方法及调整方法（故障处理方法）

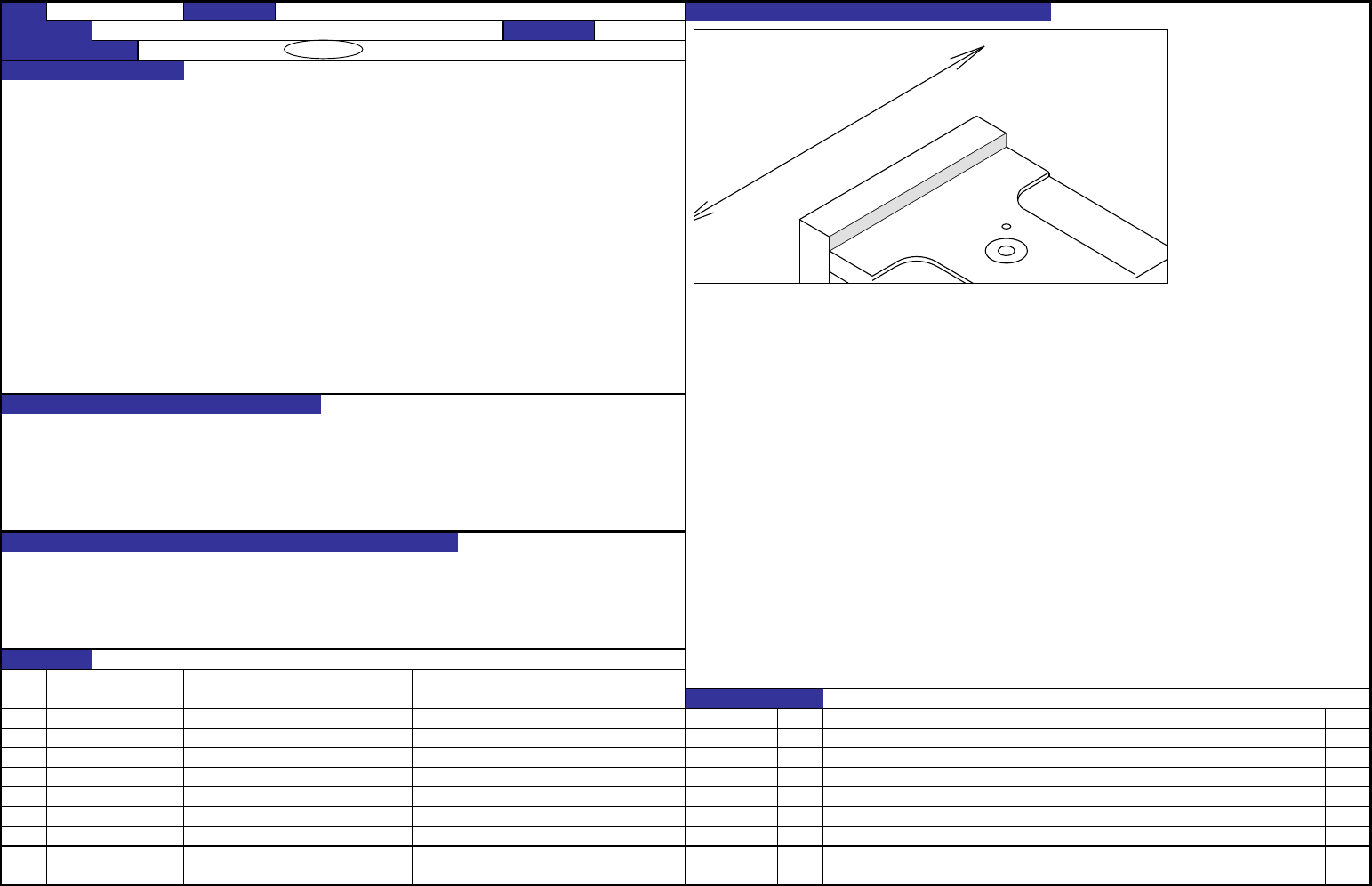

ＣＡＬ架与Ｙ轴的平行： ±０．３ｍｍ
不让ＣＡＬ块第１标记和第２标记的位置偏差大
识别第２标记后不移动到标记中心。
用拨盘标尺在固定到贴装头部按照图示左部分进行测定。
如果偏斜时，拧松固定底作桥和底左的螺丝（Ｍ６×２５ｍｍ ４个），进行调整。
ＣＡＬ块顶到定位销，请绝对不要调整。
