QA表 ＮＯ． 9 (1/2) ＮＯ． 9 (2/2) 机种 · 贴装头板的温度传感器输入电压：温度传感器输出电压＝温度传感器输入电压±０．０１Ｖ · 基准电压（功能Rev.1～2、模板Rev.F/R-1）：１．２５±０．０１V （功能Rev.3之后、模板Rev.F/R-1）：２．５０±０．０１V · 设定贴装头在原始位置时ＬＥＤ亮灯 ＜DSW1＞ 1 . ＶＲ７（Ａ／Ｄ变换器的基准电压）之调整值的确认 用电压表测量ＴＰ１４的电压并进行…
QA表 ＮＯ． 8 (1/2) ＮＯ． 8 (2/2)
机种
・ＤＡＣ输入电压：压力传感器输出电压×（１／２）±０．０１Ｖ
・基准电压（功能Rev.1～2、模板Rev.F/R-1）：１．２５±０．０１V
（功能Rev.3之后、模板Rev.F/R-1）：２．５０±０．０１V
・吸嘴的真空压力测定电路的系数调整，直接与真空压力测定值有关。
１．因真空压力值异常，发生吸附，贴装异常
２．贴装周期时间变慢
ＮＯ
①
②
ＮＯ．
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【１４】－８
内容 処理
日期
40001926 ＨＥＡＤ ＭＡＩＮ基板组件 ＤＣ电源输出电压的调整
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称
贴装头真空等级 作成日
ＣＸ－１
装置名称
电力
确认方法及调整方法（故障处理方法）
１．VR8（A/D变换器的基准电压）的调整
①用电压表测量ＴＰ１４的电压并进行调整，使功能Rev.1～2、模板Rev.F/R-1的电压值达到
１．２５±０．０１V；功能Rev.3之后、模板Rev.F/R-1的电压值达到２．５０±０．０１V。
２．VR1～VR5（真空输入电压）的调整
①把503吸嘴安装到调整的轴上，打开真空。
②用万用表测定外部输入检查端子的电压Vvac，并记录。
③用万用表测定A/D输入检查端子的电压，转动真空输入电压调整旋钮，把电压值
调整为（Vvac／２）±０．０１V。
TP2
TP3
TP4
TP5
TP6
TP7
TP8
TP9
TP2
TP3
VR7
TP14
VR2
VR1
VR3 VR4
VR5

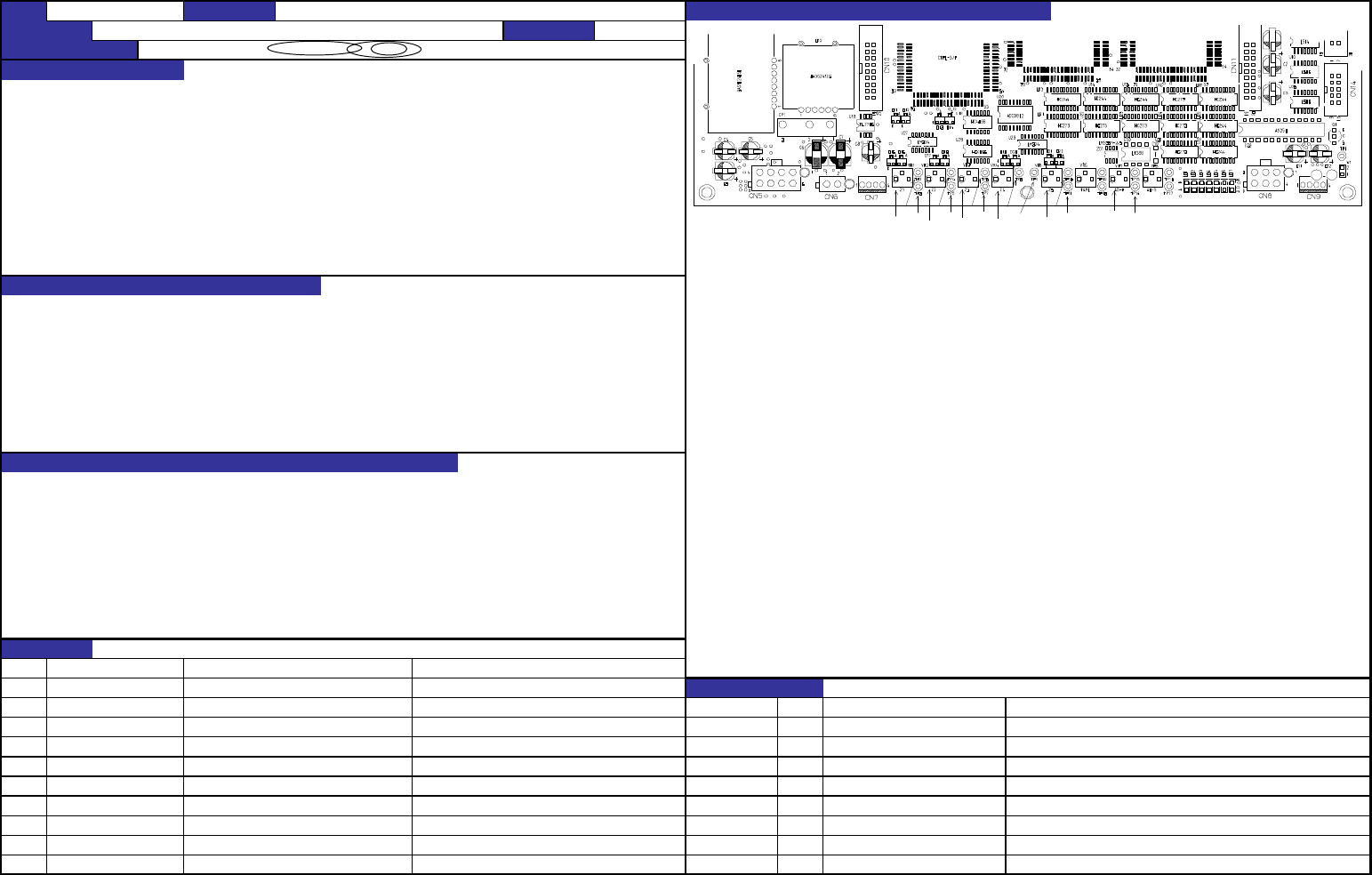

各轴和检查端子以及旋钮的关系如下所示。
轴 １ ２ ３ ４ ５
真空输入电压旋钮 VR1 VR2 VR3 VR4 VR5
外部输入检查端子 TP3 TP5 TP7 TP9 TP11
ＡＤ输入检查端子子 TP2 TP4 TP6 TP8 TP10
注１、电位器调整应在DC电源输出电压确认之后在进行。
注２、请确认电位器调整有关的传感器应正确连接。
注３、上述调整时，试验器的GND侧应使用检查端子的ＴＰ１。
QA表 ＮＯ． 9 (1/2) ＮＯ． 9 (2/2)
机种
· 贴装头板的温度传感器输入电压：温度传感器输出电压＝温度传感器输入电压±０．０１Ｖ
· 基准电压（功能Rev.1～2、模板Rev.F/R-1）：１．２５±０．０１V
（功能Rev.3之后、模板Rev.F/R-1）：２．５０±０．０１V
· 设定贴装头在原始位置时ＬＥＤ亮灯 ＜DSW1＞
1 . ＶＲ７（Ａ／Ｄ变换器的基准电压）之调整值的确认
用电压表测量ＴＰ１４的电压并进行调整，使功能Rev.1～2、模板Rev.F/R-1的电压值达到
· １．２５±０．０１V；功能Rev.3之后、模板Rev.F/R-1的电压值达到２．５０±０．０１V。
· 贴装头在原始位置时绿色ＬＥＤ点亮，可用目视确认。 2 . ＶＲ６（温度传感器输入电压）的调整
①以电压表测量ＴＰ１３（外部输入校验端子）的电压Ｖｔｍａｌ，并作记录。
3 . ＤＳＷ１的设定
按照图示的■位置，设定直插式开关。
１． 如不能取得正常的温度值，会对贴装精度产生影响。 （装有可选R贴装头时，所有的直插式开关设定为OFF。）
２． 虽然所有的贴装头均在原始位置，但是绿色的ＬＥＤ仍不点亮。 注１、在用旋钮调节前，要先确认正在进行ＤＣ电源输出电压的调整后再进行。
注２、确认温度传感器的连接正确无误。
注３、在上述调整中，测量仪器的接地要使用校验端子ＴＰ１。
ＮＯ
①
②
ＮＯ．
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【１４】－９
②一面以电压表测量ＴＰ１２（Ａ／Ｄ输入校验端子）的电压，一面旋转ＶＲ６（温度传
感器输入电压调节旋钮），将电压值调整到 ＴＰ１３的值 ＝ ＴＰ１２的值±０．０１
Ｖ。
日期
40001926 贴装头主基板组件 ＤＣ电源输出电压的调整
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称
贴装头主基板的调整及设定 作成日
ＣＸ－１
装置名称
电力
确认方法及调整方法（故障处理方法）
内容 処理
对组装在贴装头板上的温度传感器的测定回路进行常量调整，对贴装头板温度的测定值产
生影响。
TP1
TP14
VR7
VR6
TP12 TP13
HEAD MAIN PCB AS
M
QA表 ＮＯ． 10 (1/2) ＮＯ． 10 (2/2)
机种
１．调整基准电压之前，请确认ＤＣ电源输出电压的调整。
２．用数字万用表测定检查端子ＴＰ４（＋８ＶＲＥＦ）的电压。
ＧＮＤ端子使用ＴＰ１（ＡＧＮＤ）。
・＋８ＶＲＥＦ＝８．０００Ｖ±０．００５Ｖ ３．调整电位器ＶＲ１，让上述的测定值为规格调整值。
ＴＰ１ ＴＰ２ ＴＰ３ ＴＰ４ CN1
○○○○ OCCLIGHT
VR1 AGND GND +24VRE
T
+8VREF
・直接影响ＯＣＣ照明和ＶＣＳ照明的照度，也影响识别和贴装精度。
１．图像识别发生异常。
２．贴装精度变坏。
ＮＯ
①
②
ＮＯ．
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【１４】－１０
内容 処理
40001918 ＬＩＧＨＴ ＣＴＲＬ基板组件（５０） ＤＣ电源输出电压的调整
日期
40001904 ＬＩＧＨＴ ＣＴＲＬ基板组件 ＤＣ电源输出电压的调整
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称
ＬＩＧＨＴＣＴＲＬ基板基准电压 作成日
ＣＸ－１
装置名称
电力
确认方法及调整方法（故障处理方法）
