程序手册
3.2
关于环境设定画面
EJS9AC-MB-03P-20 Page3-25

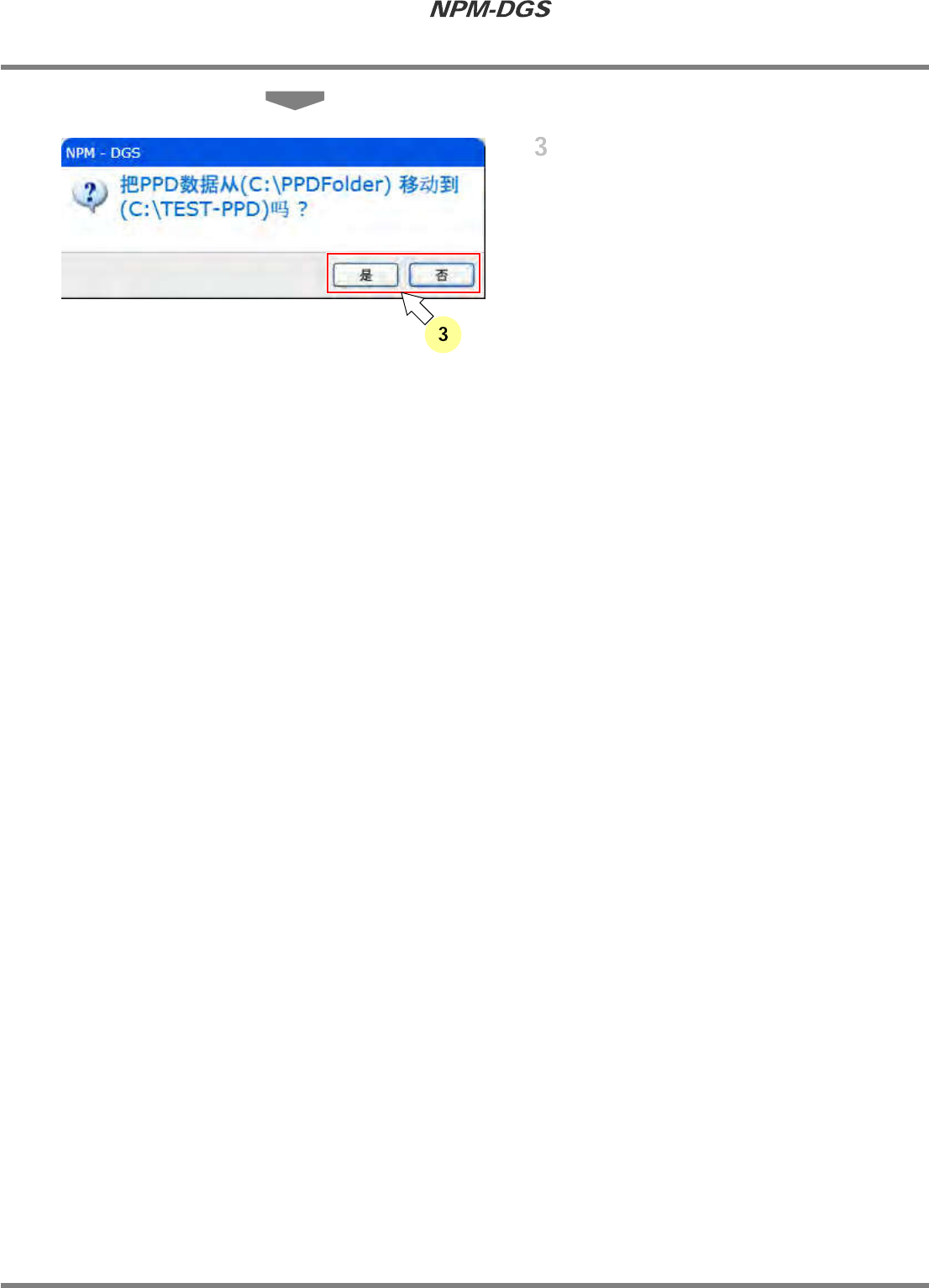

选择是否将既存的
PPD
文件夹的生产
数据移动到变更目的处的文件夹下。
·
保存设定的路径。
*
选择
[
是
]
时，将既存的
PPD
文件夹的生产数据
移动到变更目的处的文件夹下，并删除既存文
件夹内的生产数据。
*
选择
[
否
]
时，只变更
PPD
文件夹的名称。不会
移动生产数据。
Environment030102S-01C00
程序手册
3.2
关于环境设定画面
Page3-26 EJS9AC-MB-03P-20
n
关于
CAD
旋转
在
CAD
旋转下，可显示
/
隐藏设定在元件上的
CAD
旋转的反映部位、变更时的确认对话框。
项目
说明
‘
适用于
CAD
导入时
’
只有在从
CAD
宏导入设定了
CAD
系统的
PCB
时，反映
CAD
旋转。
‘
也适用于已存的
PCB’
通过
PCB
编辑器或元件编辑器执行了
CAD
旋转的变更时，将反映到使
用相同元件的既存
PCB
上。当没有勾选
‘CAD
旋转更改时显示确认画面
’
时，将自动进行反映。
‘CAD
旋转更改时显示确认画
面
’
将
CAD
旋转反映进既存
PCB
时，选择确认对话框的显示
/
隐藏。
n
关于检查标示符重复确认
检查标示符的重复确认，通过
PCB
编辑器内的实装点检查标示符重复确认对话框的显示
/
隐藏进行
设定。
项目
说明
‘
检查标示符重复确认
’
在
PCB
编辑器上编辑或保存检查标示符时，对使用相同检查标示符的
实装点进行确认后，根据状况显示警告对话框。
Environment030203S-01C08
Environment030203S-01C08
程序手册
3.2
关于环境设定画面
EJS9AC-MB-03P-20 Page3-27
n
关于安全设定
在安全设定下，进行解除
DGS
锁定时设定等与安全相关的设定。
项目
说明
‘
用别的用户解除
DGS
锁定
时，需要强制关闭打开的编辑
器。
’
在解除
DGS
锁定时，如果需要通过与锁定时不同的帐户执行解除，则
勾选这个复选框。但是，通过其他帐户解除时，将显示有正处于打开状
态的编辑器警告之后，强制性关闭。
*
关于
DGS
锁定，请参照
‘8.1.5
用户帐户的更改
’
。
Environment030203S-01C08
