程序手册
4.3
假想生产线的构筑
EJS9AC-MB-04P-40 Page4-23
項目
説明
‘

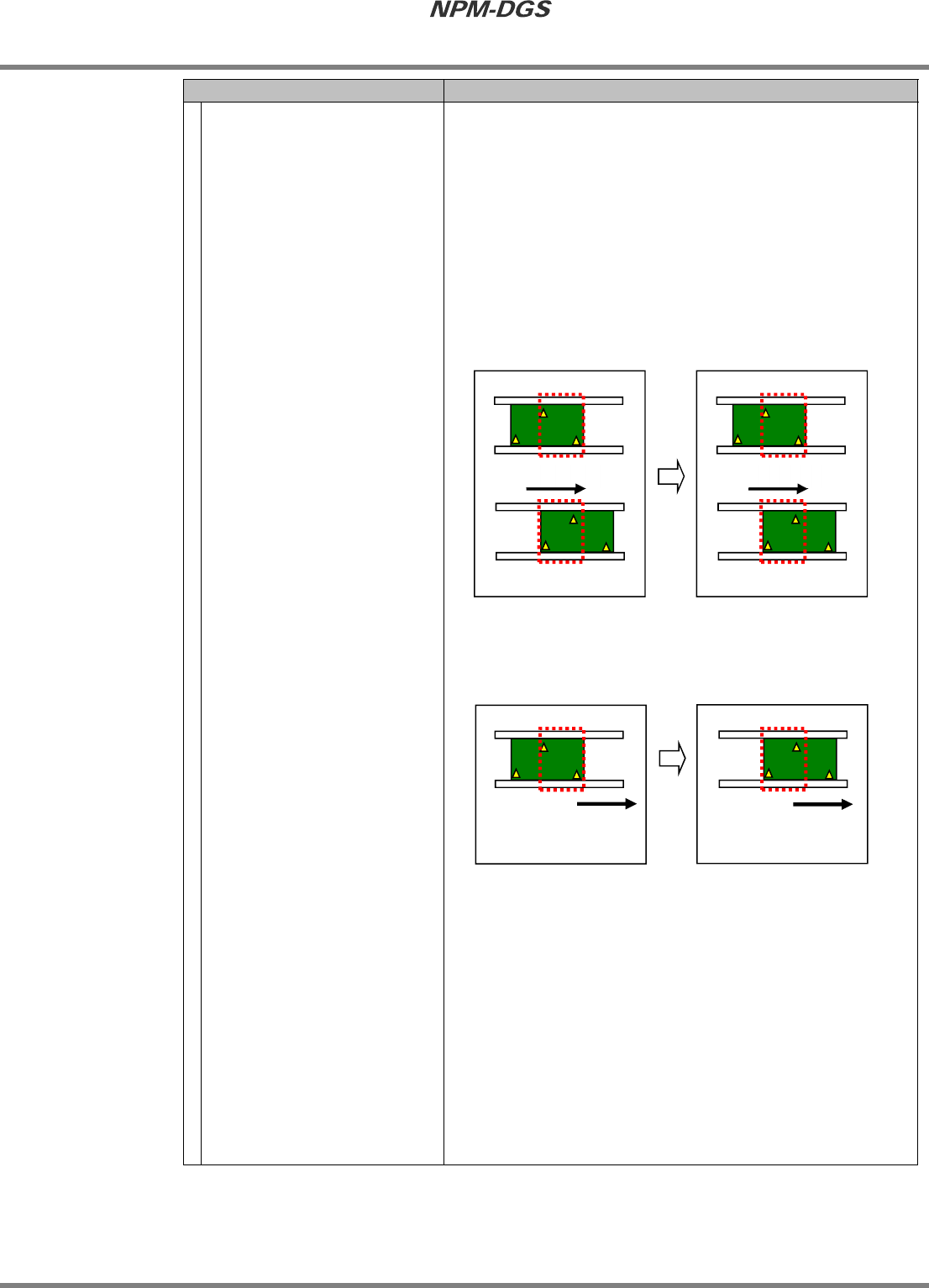

分割响应最优化
’
设定是否使用无滑动最佳化。
在通常的生产形态下，当基板长度超出一定值时
(NPM-D
为
350mm
以上
)
，则需要进行如图
1
所示的分割贴装
˜
。使用这个
贴装方法，可贴装更大的基板，但是基板的滑动，从生产率角度
来看并不好。
在使用无滑动最佳化时，可如图
2
所示，将在各设备上进行贴装
的元件限定为第
1
贴装区域或第
2
贴装区域，这样就可消除基
板的滑动动作，并提高生产率。
•
通常的生产形态
因为在各设备上，需要对第
1
贴装区域、第
2
贴装区域双方
都进行元件的贴装，因此变更贴装位置需要滑动。
•
无滑块最佳化
设备对贴装坐标进行控制，通过消除滑动来防止生产率的恶
化。
*
所谓的分割贴装，是指贴装基板的一半
(
第
1
贴装区域
)
后，
滑动基板，然后贴装剩余一半
(
第
2
贴装区域
)
的贴装方法。
限制条件
在满足以下全部条件时，可使用无滑动最佳化。
•
生产线上的设备在
3
台以上
•
相同贴装头构成的设备在
2
台以上
•
可将元件分割成
2
个以上
使用例
在如下所述的情形下，可发挥无滑块最佳化的性能。
•
在供给部上存在充分的空间。
(
因为执行元件分割，因此在供
给部上需要空间。
)
设备
A
贴装第
1
贴装区域
贴装第
2
贴装区域
滑动
设备
B
贴装第
1
贴装区域
贴装第
2
贴装区域
滑动
设备
A
第
1
贴装区域贴装
贴装第
1
贴装区域
后搬出
设备
B
第
2
贴装区域贴装
贴装第
2
贴装区域
后搬出
程序手册
4.3
假想生产线的构筑
Page4-24 EJS9AC-MB-04P-40
项目
说明
‘
基板
/
区块标记识别顺序
’
设定基板标记、区块标记、区块组标记的识别顺序。识别顺序分
为以下两种。
• [
自动
]
决定识别顺序，以便使最优化在识别时的移动距离转为最短。
如果没有特殊指定，请选择
[
自动
]
。
• [PCB
的登录顺序
]
为基板标记时，按照登录在基板上的顺序
(A
点
®
B
点
®
C
点
)
识别标记。
为区块标记时，如下按照区块顺序且登录的顺序进行识别。
区块序号
1(A
点
®
B
点
®
C
点
)
®
区块序号
2(A
点
®
B
点
®
C
点
)
®
･･･
为区块组标记时，如下按照区块组的序号顺序且登录顺序进行
识别。
区块组序号
1(A
点
®
B
点
®
C
点
)
®
区块组序号
2(A
点
®
B
点
®
C
点
)
®
･･･
使用例
在类似下述情形下，选择
[PCB
的登录顺序
]
。
•
在基板标记的附近存在与基板标记类似的形状，如果不按照特
定的识别顺序进行识别，则有可能会错误地将标记以外的形状
识别为标记，因此想要指定标记的识别顺序时。
程序手册
4.3
假想生产线的构筑
EJS9AC-MB-04P-40 Page4-25
项目
说明
‘
双式供料器的単个使用
’
设定双式供料器所使用元件的配置方法。配置方法有下述
4
种。
• [OFF]
在双式供料器的
L
侧、
R
侧上配置元件。如果没有特殊指定
时，请选择
[OFF]
。
• [ON]
只在双式供料器的
L
侧上配置元件。
• [
只限
4mm]
使用
4mm
双式供料器的元件，只在双式供料器的
L
侧上配置
元件。使用
8mm
双式供料器时，通常在
L
侧、
R
侧双方上都
配置。
• [
只限
8mm]
使用
8mm
双时供料器的元件，只在双式供料器的
L
侧上配置
元件。使用
4mm
双式供料器时，通常在
L
侧、
R
侧双方上都
配置。
使用例
在类似下述情形下，选择
[ON]
。
•
不使用编带拼接而通过供料器的更换供给元件，因此在一个供
料器上只想配置一个元件时。
在类似下述情形下，选择
[
只限
4mm]
。
•
使用
4mm
供料器的元件，因编带宽度窄、拼接困难，因此想
不使用编带拼接而通过供料器的更换供给元件。但是，使用
8
mm
供料器的元件，为了有效活用供给部，需要在
L
侧、
R
侧
双方都配置元件时。
‘

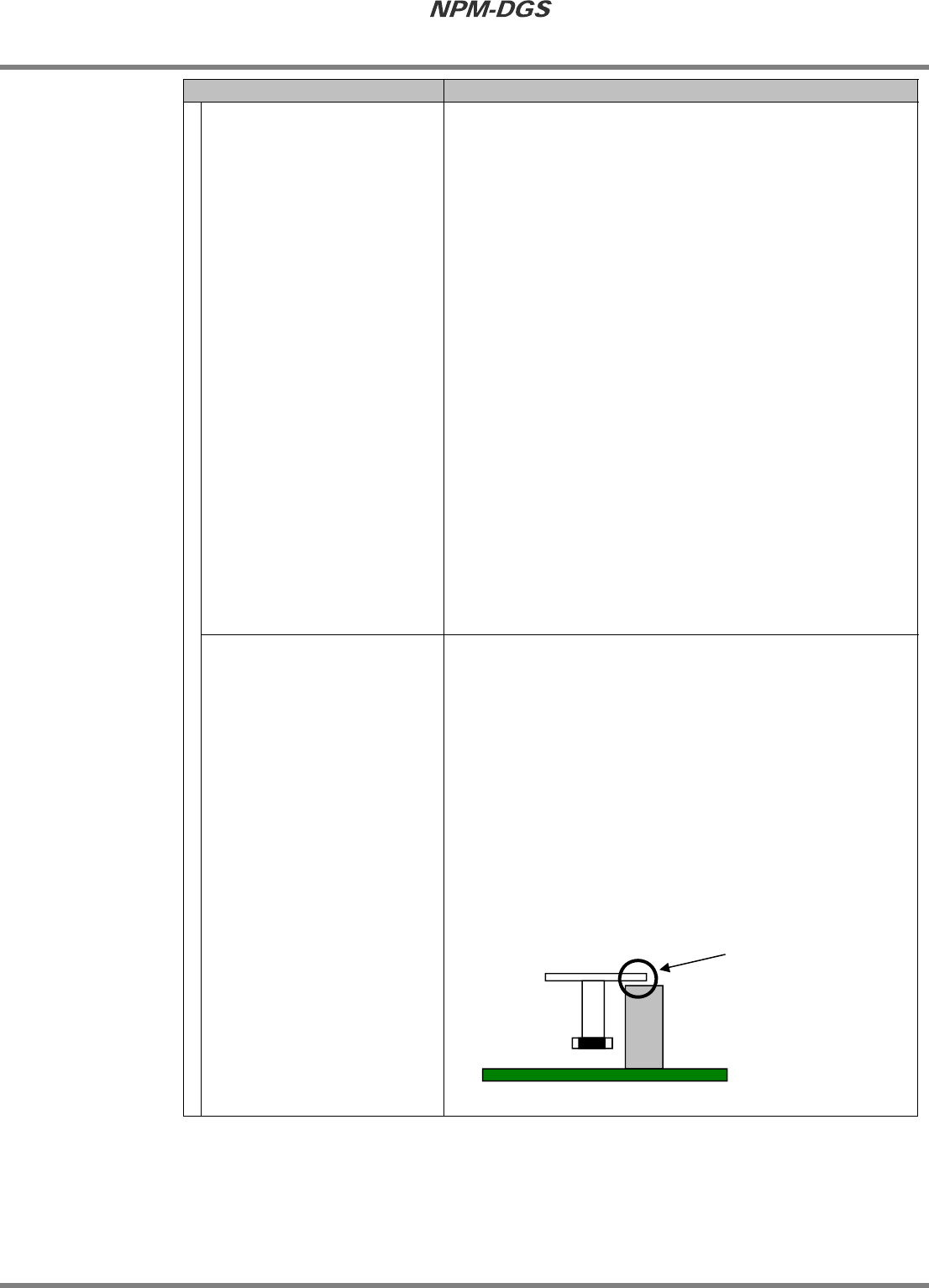

元件与吸嘴的干扰回避
’
设定是否回避元件与吸嘴的干扰
˜
。
当选择了回避元件与吸嘴的干扰时，如果存在有可能会产生干扰
的元件，则进行不会产生干扰的元件配置，以及贴装顺序的设
定。本项设定因为不优先生产率而优先干扰回避，因此生产率有
可能会恶化。
使用例
实施最优化、模拟时，如果存在干扰的可能性，即会显示警告。
当显示了这个警告时，请使用本功能。如果经确认实际的元件与
吸嘴不会产生干扰，则无需使用本功能。
*
元件与吸嘴的干扰回避，是指如下图所示为了回避贴装完毕元
件与贴装其他元件的吸嘴产生干扰的处理。
与贴装完毕元件的干扰
