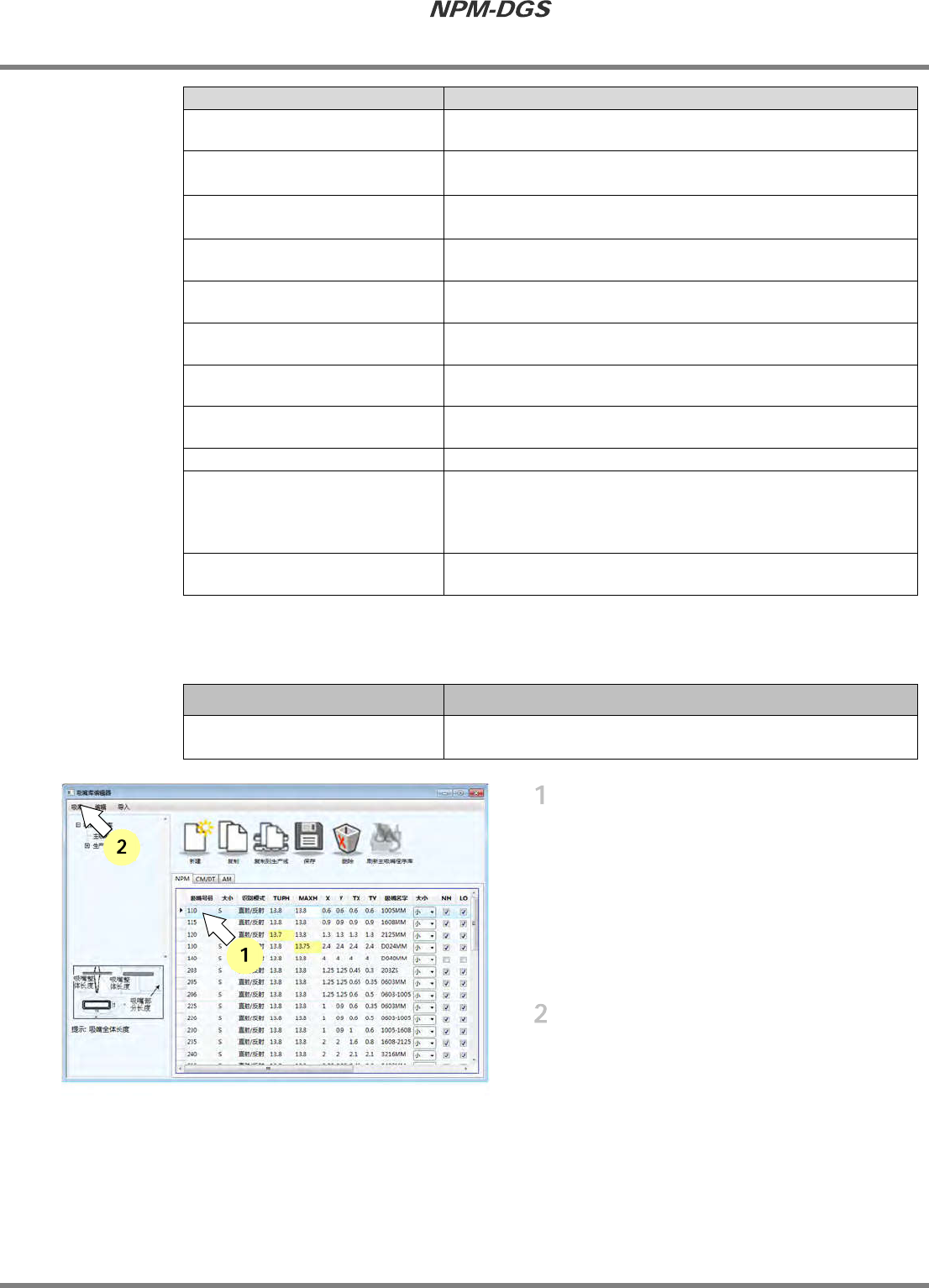

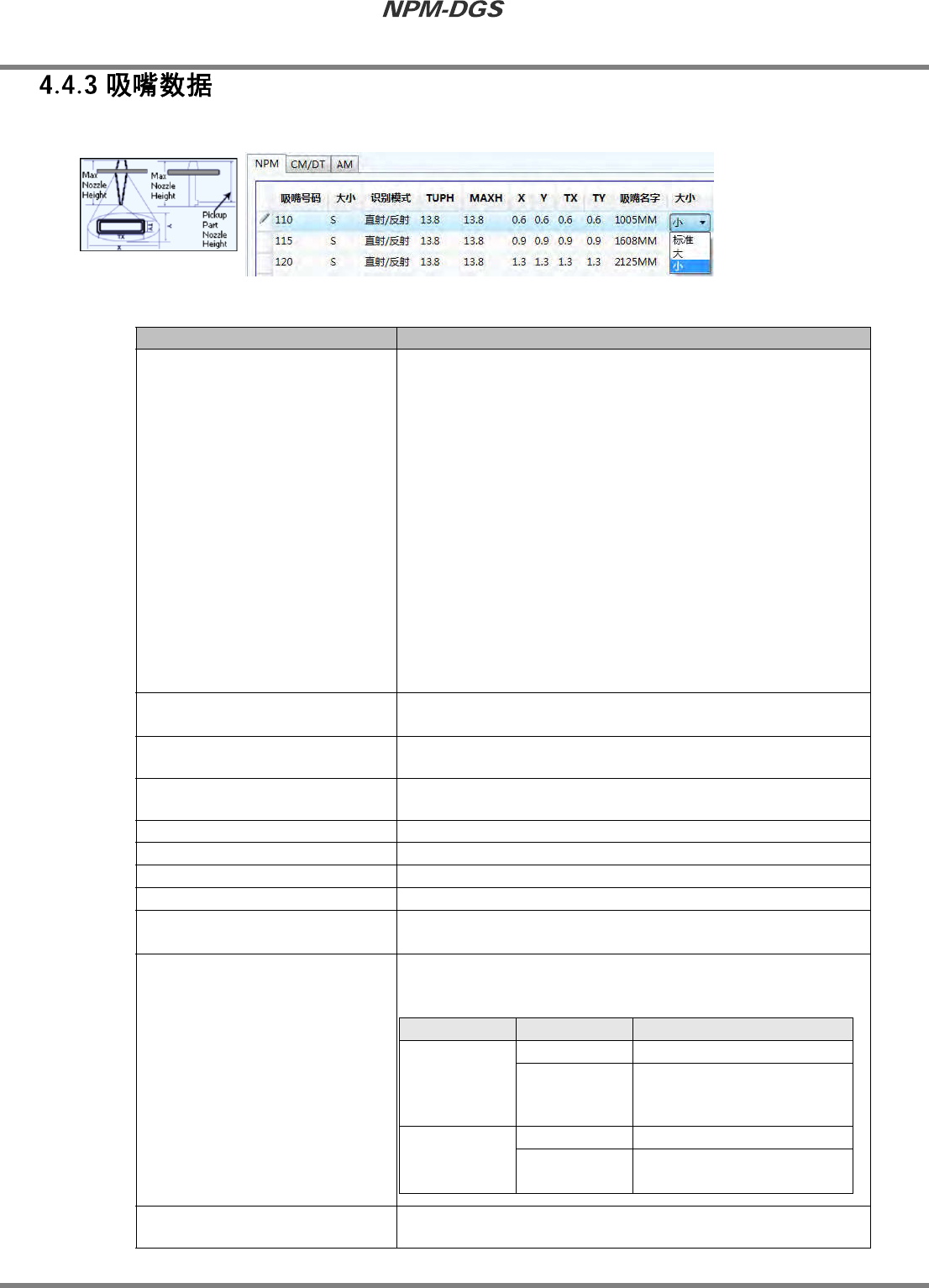

程序手册
4.4
吸嘴程序库编辑器
Page4-72 EJS9AC-MB-04P-40
对吸嘴数据的详细内容进行说明。
n
吸嘴数据设定项目
(NPM
、
CM/DT
通用
)
项目
说明
‘
吸嘴号码
’
吸嘴的号码。不能编辑标准吸嘴。
吸嘴号码由数字
(3
位或
4
位
)
和字母
(
没有或者
1
位
)
的组合而构
成。
另外，属于
12
、
16
吸嘴用的小吸嘴以及
AM
用吸嘴时，将在
吸嘴号码的后面显示追加字母。
•
能够用于吸嘴号码的字母
G,H,J,K,L,P,Q,U,V,W,X,Y
• 12
、
16
吸嘴用的小吸嘴
吸嘴号码的尾数显示
‘S’
。
(
比如
:
没有字母时
:110
®
110S
有字母时
:110G
®
110GS
）
• AM
用吸嘴
吸嘴号码的尾数显示
‘M’
。
(
比如
:
没有字母时
:1100
®
1100M
有字母时
:1100H
→
1100HM)
‘
识别模式
’
显示该吸嘴可对应的识别模式。关于多个显示，机器会自动判
断。
‘TUPH’
吸嘴部的高度
吸着元件时的吸嘴高度。从最大吸嘴减元件高度，即可计算。
‘MAXH’
吸嘴的整体长度
显示吸嘴的全高。
‘X’
显示从上部看吸嘴时的
X
方向的大小。
‘Y’
显示从上部看吸嘴时的
Y
方向的大小。
‘TX’
显示从上部看吸嘴时的吸嘴端部
X
方向的大小。
‘TY’
显示从上部看吸嘴时的吸嘴端部
Y
方向的大小。
‘
吸嘴名字
’
显示吸嘴的名称。在名称不能使用下述文字。
”
全角文字
‘
大小
’
设定吸嘴大小。
随吸嘴号码不同可以设定的尺寸也不同。
吸嘴种类
吸嘴号码
可设定的尺寸
NPM
、
CM/DT
用
吸嘴
100
～
999 [
标准
]
、
[
大
]
、
[
小
]
1000
～
9999 [
标准
]
、
[
大
]
、
[XL]
、
[50mm]
[
屏蔽
S]
、
[
屏蔽
L]
AM
用
吸嘴
100
～
999 [
标准
]
1000
～
9999 [
标准
]
、
[
大
]
、
[
屏蔽
S]
、
[
屏蔽
L]
‘NH’
吸嘴高度的测定
设定是否自动计测吸嘴高度。
Factory040401S-01C01
Factory040401S-02C01
程序手册
4.4
吸嘴程序库编辑器
EJS9AC-MB-04P-40 Page4-73
项目
说明
‘LO’
有无吸着位置学习
设定是否进行吸着学习。
‘
到
’
有无偏芯补正
设定是否进行偏芯补正。
‘VU’
真空启动时间
在吸头吸着元件时，显示吸头从下降完成前开始将真空置于
ON
的时间。
‘VD’
真空破坏时间
显示在实装时吸头从下降完成前开始真空破坏时间。
‘TT’
吸着保持時間
显示在吸着时吸头下降的时间。
‘MT’
装着保持時間
显示在贴装时吸头下降的时间。
‘Fb’
吸嘴堵塞检测值
进行吸嘴交换时设定吸嘴堵塞检测时使用的阈值。
‘VSMC’
真空传感器贴装检查
检测贴装元件是否完成时设定。
‘
注释
’
请自由输入。
(
任意
)
‘
附着物检查
’
设定是否进行附着物检查。
• [
自动
]
• [ON]
• [OFF]
‘SN’
低冲击吸嘴
设定是否属于低冲击吸嘴。
n
变更吸嘴数据
n
項目
説明
‘ACTH’
附着物确认阈值
指定附着物确认的阈值。
设为
0
时，将使用设备所拥有的固定阈值。
点击需要变更项目的工作格来变更数
据。
*
如果变更标准吸嘴的数据，所变更的工作格的
背景颜色会发生变化。
通过创建而追加的吸嘴，背景颜色不会发生变
化。
选择菜单栏的
[
吸嘴
]
®
[
保存
]
。
Factory040403S-01C01
程序手册
4.4
吸嘴程序库编辑器
Page4-74 EJS9AC-MB-04P-40
选择追加的吸嘴种类。
NPM,CM/DT
或者
AM
选择菜单栏的
[
吸嘴
]
®
[
新建
]
。
·
将显示
<
新的吸嘴
>
画面。
指定
‘
吸嘴号码
’
以及
‘
大小
’
。
请根据需要选择字母。
点击
[
确定
]
。
*
吸嘴一览，从上段起按照号码的大小顺序而显
示，因此所输入的吸嘴号码会被追加到相应的
位置上。
n
设定项目
项目
说明
‘
吸嘴号码
’
输入吸嘴号码。输入范围
:101~9999
根据需要选择字母。
・
能够选择的字母
:G,H,J,K,L,P,Q,U,V,W,X,Y
‘
大小
’
设定吸嘴大小。
随吸嘴号码不同可以设定的尺寸也不同。
吸嘴种类
吸嘴号码
可设定的尺寸
NPM
、
CM/DT
用
吸嘴
100
～
999 [
标准
]
、
[
大
]
、
[
小
]
1000
～
9999 [
标准
]
、
[
大
]
、
[XL]
、
[50mm]
[
屏蔽
S]
、
[
屏蔽
L]
AM
用
吸嘴
100
～
999 [
标准
]
1000
～
9999 [
标准
]
、
[
大
]
、
[
屏蔽
S]
、
[
屏蔽
L]
