程序手册  4.5 点胶吸嘴库编辑器  Page4-90 EJS 9AC-MB-04P- 40   n  变更点胶吸嘴数据   点击需要变更项目的工作格来变更数 据。   *  如果变更标准点胶吸嘴 的数据，所变更的工作 格的背景颜色会发生变 化。  通过创建而追加的点胶 吸嘴，背景颜色不会发 生变化。     选择菜单栏的 [ 吸嘴 ] ® [ 保存 ] 。          …

100%1 / 372
程序手册
4.5
点胶吸嘴库编辑器
EJS9AC-MB-04P-40 Page4-89
对点胶喷嘴数据的详细内容进行说明。
n

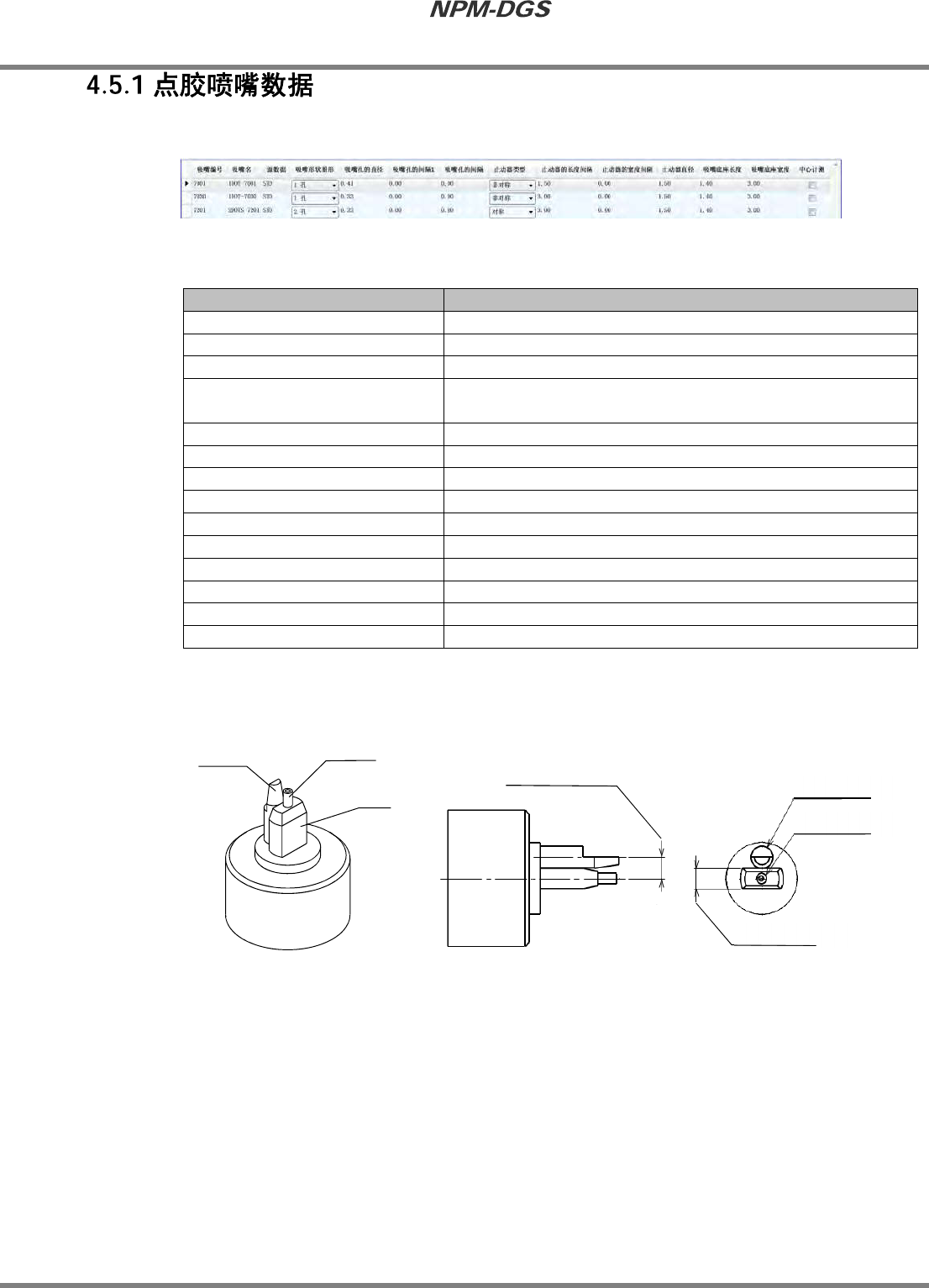

点胶喷嘴数据设定项目
项目
说明
‘
吸嘴编号
’
喷嘴编号。标准喷嘴不能进行编辑。
‘
吸嘴名
’
显示喷嘴名称。
‘
源数据
’
通过复制制作的数据的复制源名称。
‘
吸嘴形状区块
’
根据点胶点数进行的分类。有
1
点点胶、
2
点点胶、
3
点点胶、
4
点点胶、
5
点点胶
(+)
、
5
点点胶
(X)
。
‘
吸嘴孔的直径
’
喷嘴孔的直径。可按照客户需要的点胶直径进行选择。
‘
吸嘴孔的间隔
X’
有多个喷嘴孔时的喷嘴配置距离
X
方向。
‘
吸嘴孔的间隔
Y’
有多个喷嘴孔时的喷嘴配置距离
Y
方向。
‘
止动器类型
’
止动器的类型。
‘
止动器的长度间隔
’
止动器横向的配置距离。
‘
止动器的宽度间隔
’
止动器纵向的配置距离。
‘
止动器直径
’
止动器的直径。
‘
吸嘴底座长度
’
喷嘴支座的横向长度。
‘
吸嘴底座宽度
’
喷嘴支座的纵向长度。
‘
中心计测
’
选择是否计测喷嘴的中心。
*
点胶喷嘴概要示例
Factory040701S-01C01
支座
喷嘴孔
止动器
止动器横向间隔
喷嘴支座宽
止动器直径
喷嘴孔直径
程序手册
4.5
点胶吸嘴库编辑器
Page4-90 EJS9AC-MB-04P-40
n

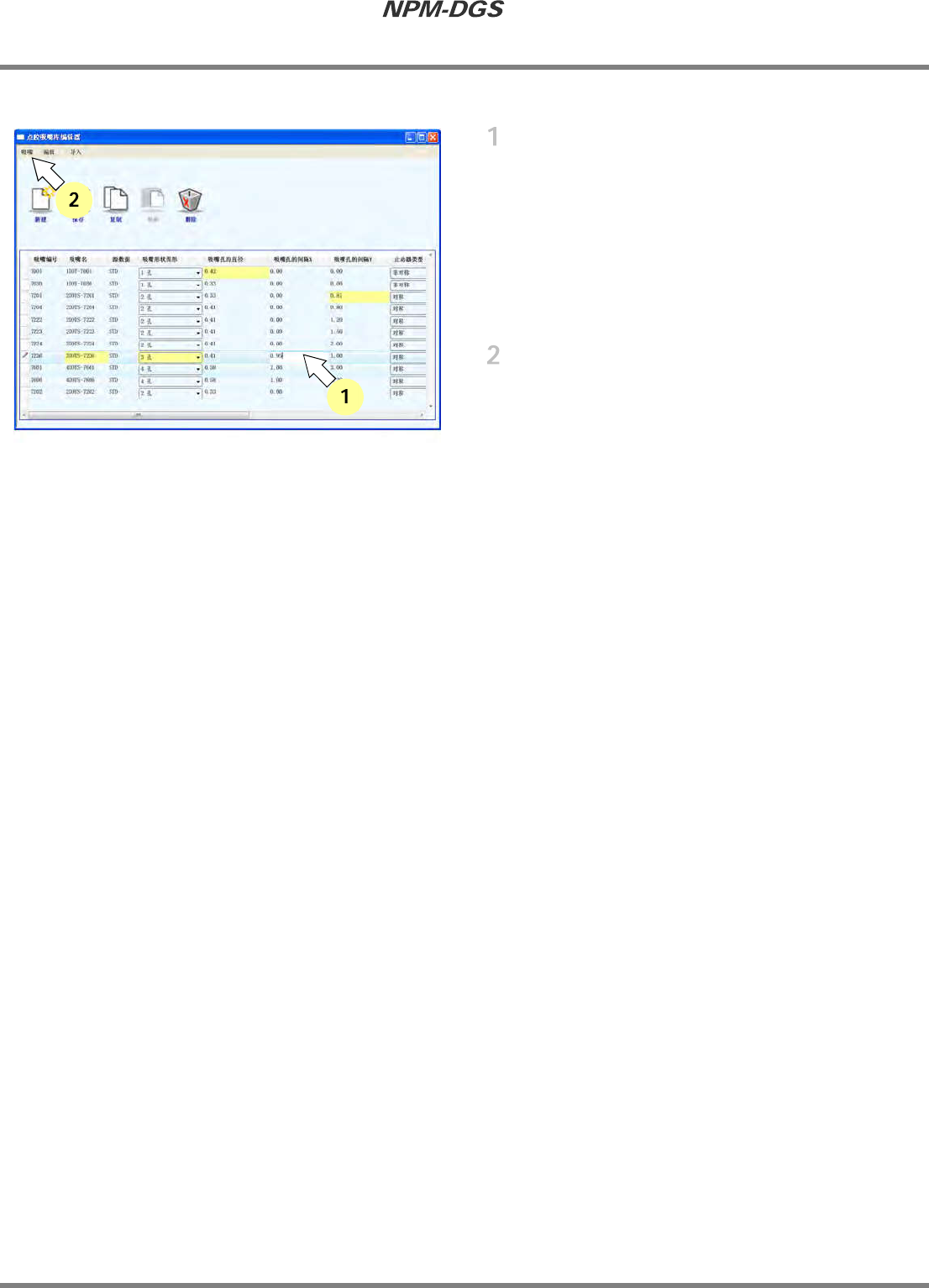

变更点胶吸嘴数据
点击需要变更项目的工作格来变更数
据。
*
如果变更标准点胶吸嘴的数据，所变更的工作
格的背景颜色会发生变化。
通过创建而追加的点胶吸嘴，背景颜色不会发
生变化。
选择菜单栏的
[
吸嘴
]
®
[
保存
]
。
Factory040701S-02C00
程序手册
4.6
粘合剂库编辑器
EJS9AC-MB-04P-40 Page4-91
在
<
粘合剂库编辑器
>
画面上可进行粘合剂的添加、删除、编辑。
粘合剂库编辑器是指管理粘合剂基本数据的编辑器。
n

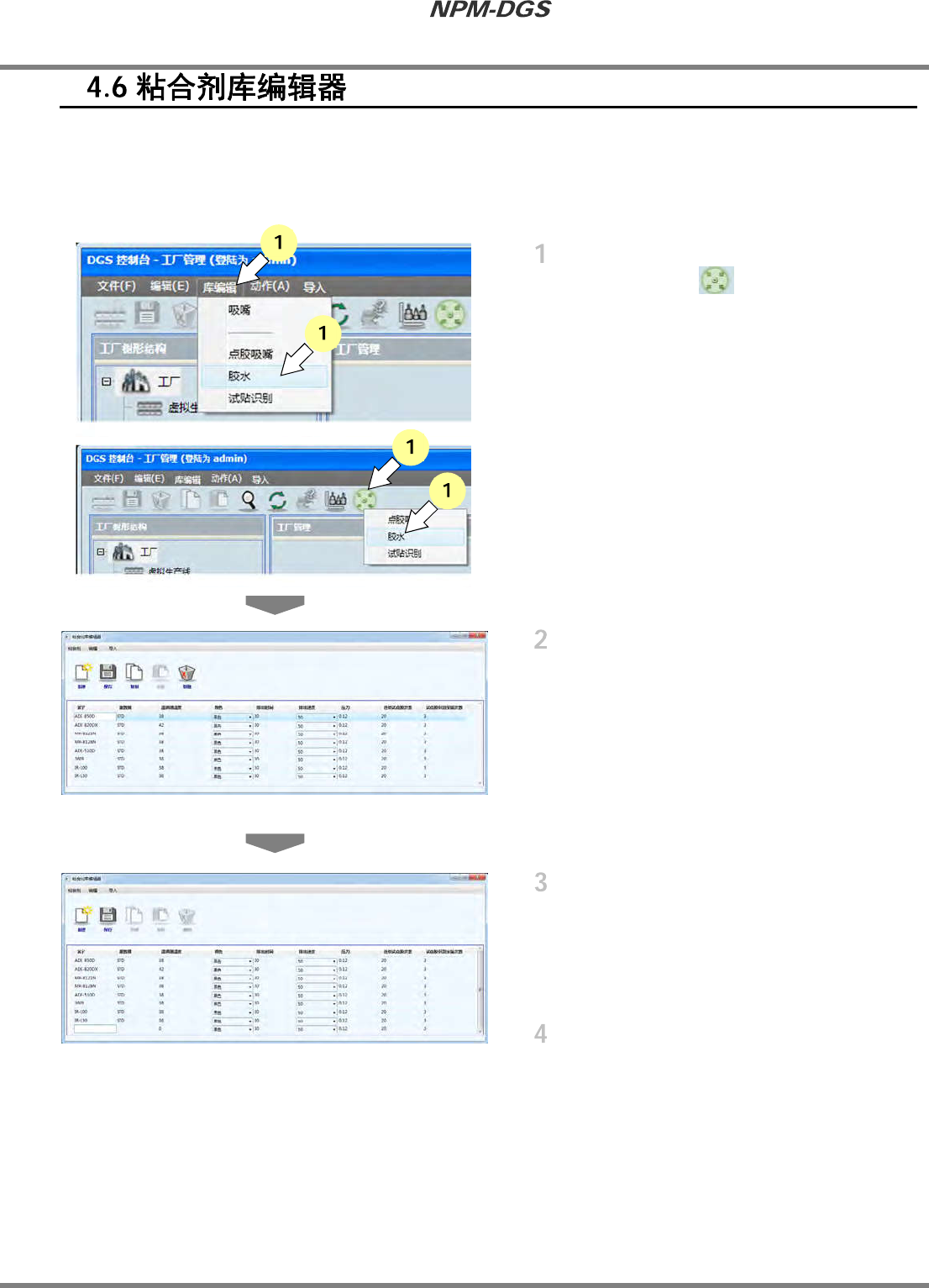

添加新粘合剂
从菜单栏的库编辑中选择胶水，或者
点击工具栏的
后选择胶水。
·
将会显示
<
粘合剂库编辑器
>
画面。
选择菜单栏的
[
粘合剂
]
®
[
新建
]
。
·
新粘合剂将被添加在粘合剂一览的最下行。
输入粘合剂数据的详细内容。
·
本公司提供粘合剂时将一并提供必须设定的详
细内容。请将所记载的内容输入到所添加的行
的数据中。
选择菜单栏的
[
粘合剂
]
®
[
保存
]
。
Factory040800S-02C01
Factory040800S-03C01
Factory040800S-09C01
Factory040800S-01C01
