程序手册   4.9 引脚夹具库编辑器  EJS9AC-MB-04P-40 Page 4-1 09  n  菜单   菜单栏  说明  [ 引脚夹具 ]      [ 新建 ]  [ 新規作成 ] 新建编制引脚夹具。   [ 保存 ]  -  保存引脚夹具库。   [ 结束 ] -  -  结束引脚夹具库编辑器。  [ 編集 ]     [ 复制 ]  [ 复…

100%1 / 372
程序手册
4.9
引脚夹具库编辑器
Page4-108 EJS9AC-MB-04P-40
No.
名称
说明
①
菜单栏
显示各个菜单。
②
工具栏
显示各操作项目的图标。
③
工具一览显示区域
显示工具数据的详细。
Factory041100S-04C01
1
2
3
程序手册
4.9
引脚夹具库编辑器
EJS9AC-MB-04P-40 Page4-109
n
菜单
菜单栏
说明
[
引脚夹具
]
[
新建
]
[
新規作成
]
新建编制引脚夹具。
[
保存
]
-
保存引脚夹具库。
[
结束
]
-
-
结束引脚夹具库编辑器。
[
編集
]
[
复制
]
[
复制
]
复制所选择的引脚夹具数据。
[
粘贴
] [
粘贴
]
粘贴所复制的引脚夹具数据。
[
删除
] [
删除
]
删除所选择的引脚夹具数据。
[
导入
]
[
载入引脚夹具数
据
]
-
-
从生产数据载入引脚夹具数据。
程序手册
4.9
引脚夹具库编辑器
Page4-110 EJS9AC-MB-04P-40

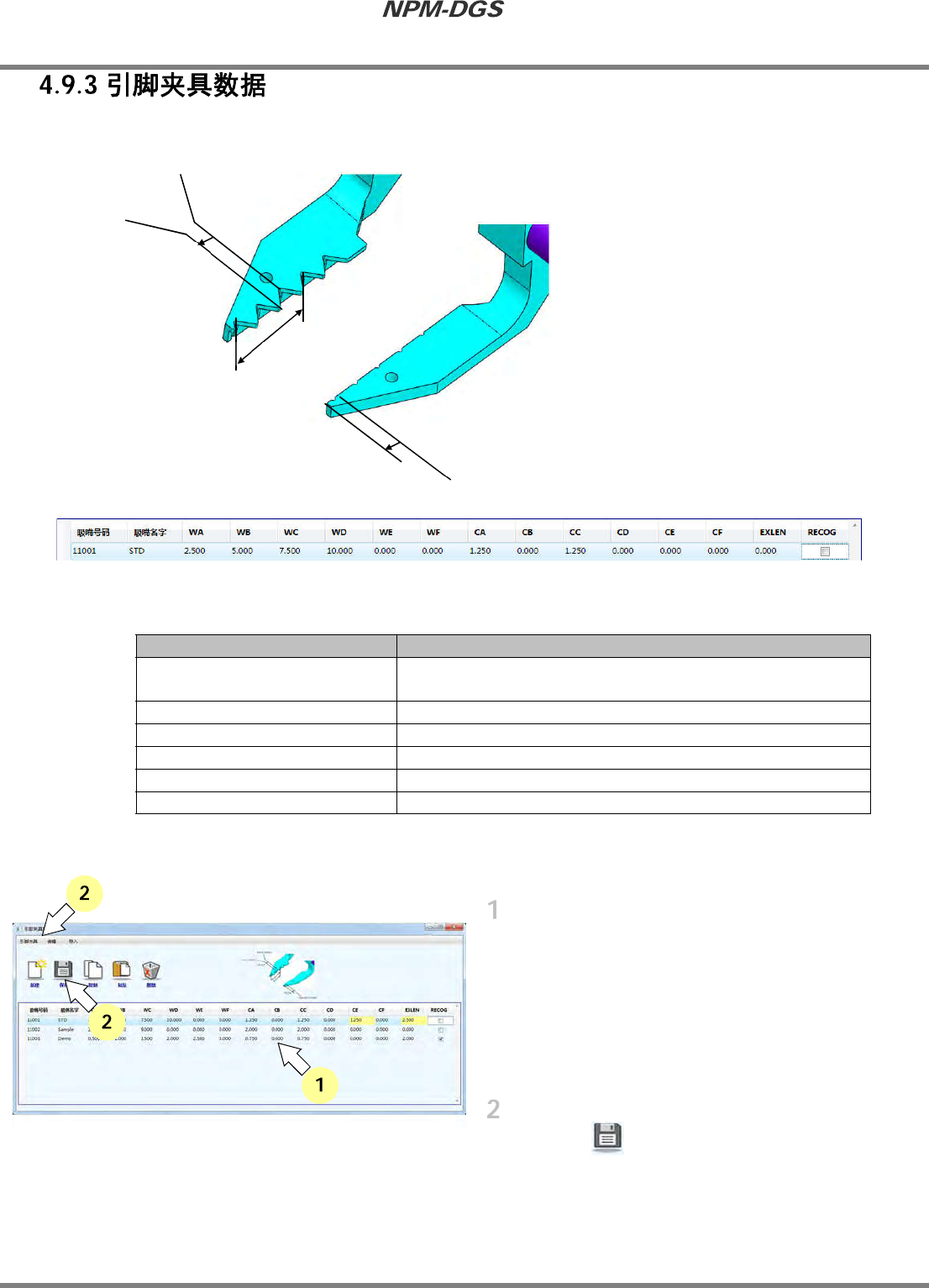

在这里对引脚夹具数据的详细内容进行说明。
n
引脚夹具数据的设定项目
项目
说明
‘
吸嘴号码
’
吸嘴号码。
・在
11001
～
11999
的范围内进行设定。
‘
吸嘴名字
’
表示引脚夹具的名称。
‘WA
～
WF’
表示可插入的引脚间隔。可设定
6
个种类。
‘CA
～
CF’
表示元件夹具位置的补偿值。可设定
6
个种类。
‘EXLEN’
当与标准夹具的卡爪长度不同时，显示延展长度。
‘RECOG’
设定是否属于应对元件识别的引线夹具。
n
引脚夹具数据的变更
点击需要变更项目的单元格后，变更
数据。
*
如果变更标准引脚夹具的数据，变更的单元格
背景将发生变化。
新建追加了引脚夹具时，背景颜色将不发生变
化。
点击菜单栏的
[
引脚夹具
]→[
保存
]
，或
者点击
。
EXLEN
Chuckcenter
Partcenter
CA～CF
Standardlength
WA～WF
Factory041100S-06C01
Factory041100S-07C01
