3 Műszaki adatok Üzemeltetési útmutató SIPLACE F5 HM
3.12 NYÁK-dupla szállítószalag Software-verzió: SR.408.xx Kiadás: 03/2006 HU
102
Üzemeltetési útmutató SIPLACE F5 HM 4 Az automata felállítása
Software-verzió: SR.408.xx Kiadás: 03/2006 HU 4.1 Szállítási méretek
103
4 Az automata felállítása
4.1 Szállítási méretek
4

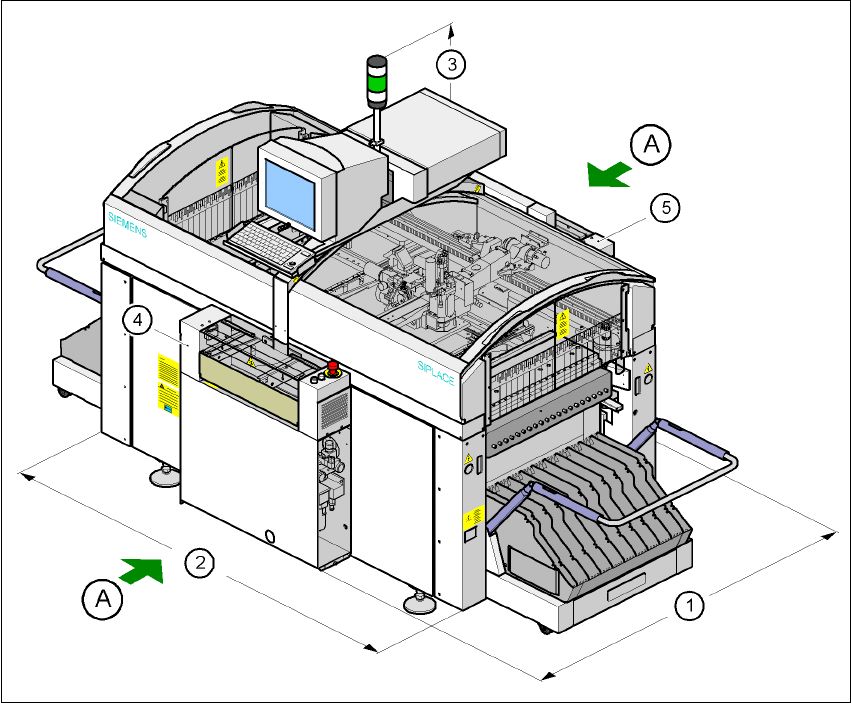

4.1 - 1 ábra Az automata felállítási és szállítási méretei
(A) A targonca felfekvési pontjai (villahosszúság 1600 mm) 4
(1) Hosszúság 1587 mm
(2) Szélesség 1921 mm
(3) Magasság 1836 mm
(4) Bemeneti szállítószalag
(5) Kimeneti szállítószalag
A nyomtatott áramköri lapok szállítási magassága 830 mm ± 15 mm. 4
4 Az automata felállítása Üzemeltetési útmutató SIPLACE F5 HM
4.1 Szállítási méretek Software-verzió: SR.408.xx Kiadás: 03/2006 HU
104
A nyomtatott áramköri lapok standard szállítási magassága 830 mm ± 15 mm. Az automata
standard teljes magassága 1931 mm. Amennyiben a nyomtatott áramköri lapok szállítási
magassága 950 mm (SMEMA-opció), akkor a teljes magasság értéke 2051 mm.
4.1.1 Szállítási konfiguráció
Az automata gyárból történő kiszállításakor a következő elemek nincsenek beszerelve:
– Billentyűzet
–Monitor
–Jelzőlámpa
– Alkatrészkocsi
– AR-Bar-kód leolvasó (opció)
4.1.2 Biztonsági utasítások
FIGYELEM
Æ Vegye figyelembe a nehéz áruk szállítására vonatkozó balesetvédelmi előírásokat.
Æ Viseljen speciális lábbelit, hogy a lábak becsípődésének veszélyét minimálisra csökkentse.
Æ Szállításkor feltétlenül ügyeljen rá, hogy a gép minden lába szabadon lebegjen a padló felett.
Mert ha szállítás közben a gép lábai súrolják a padlót és akadályba ütköznek, akkor
megsérülhetnek a géplábak menetei a gépkeretben!
Æ A targoncát csak a jelzett helyeken csatlakoztassa (lásd (A) pontot a 4.1 - 1. ábrán).
4.1.3 Szállítóeszköz
Az automata szállításához az alábbiakban specifikált emelőkocsit használja:
Villahosszúság Min. 1600 mm
Teherbírás Min. 2000 kg
Villa szabad nyílása Min. 350 mm 4
