5 Feladatok a gépnél Üzemeltetési útmutató S IPLACE F5 H M 5.3 Ellen ő rzés végreh ajtása Software-verzió: S R.408.xxKiadás: 0 3/2006 HU 116 5.3.5 Bedugható tengelyek használata nagy hevedertekercsekhez Æ Helyez ze be a …
Üzemeltetési útmutató SIPLACE F5 HM 5 Feladatok a gépnél
Software-verzió: SR.408.xx Kiadás: 03/2006 HU 5.3 Ellenőrzés végrehajtása
115
5.3.4 Elválasztólemezek behelyezése az alkatrészkocsi hevederkonténerébe
Æ Helyezze be az elválasztólemezeket, ahogy az a 5.3 - 2. ábrán látható és figyeljen oda, hogy
a hevederkonténer legkisebb beosztása 2-es beosztás legyen. Így elkerülheti a beültetési
hibákat.
Æ Ellenőrizze, hogy az elválasztólemezek mindkét vezetőcsíknál azonos reteszelési helyzetben
vannak-e. Máskülönben az elválasztólemez elferdül vagy elhajlik.
5

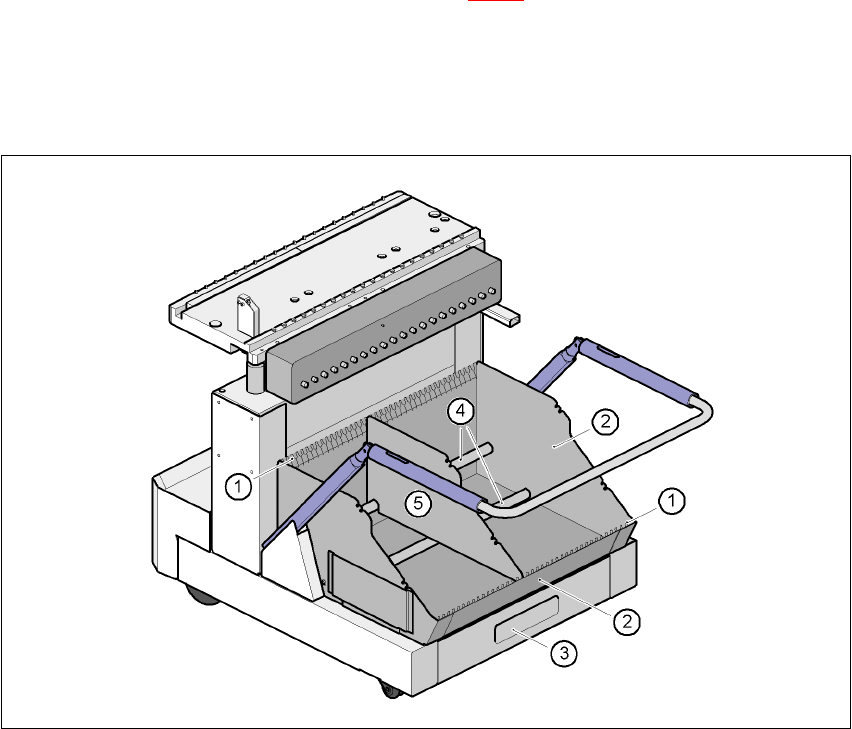

5.3 - 2 ábra Elválasztólemezek behelyezése az alkatrészkocsi hevederkonténerébe
(1) Vezetőcsík az elválasztó lemezekhez
(2) Hevederkonténer
(3) Hevederhulladék tartály
(4) Tartórudak az elválasztólemezek
(5) Elválasztólemez
5 Feladatok a gépnél Üzemeltetési útmutató SIPLACE F5 HM
5.3 Ellenőrzés végrehajtása Software-verzió: SR.408.xxKiadás: 03/2006 HU
116
5.3.5 Bedugható tengelyek használata nagy hevedertekercsekhez
Æ Helyezze be a nagy hevedertekercsekhez az elválasztó lemezekbe a bedugható tengelyeket.
UTALÁS 5
Javasoljuk, hogy 15"-nál (381 mm) nagyobb átmérőjű hevedertekercsek esetén alkalmazzon
bedugható tengelyeket, hogy biztosítsa a szállítók üzemi biztonságát.

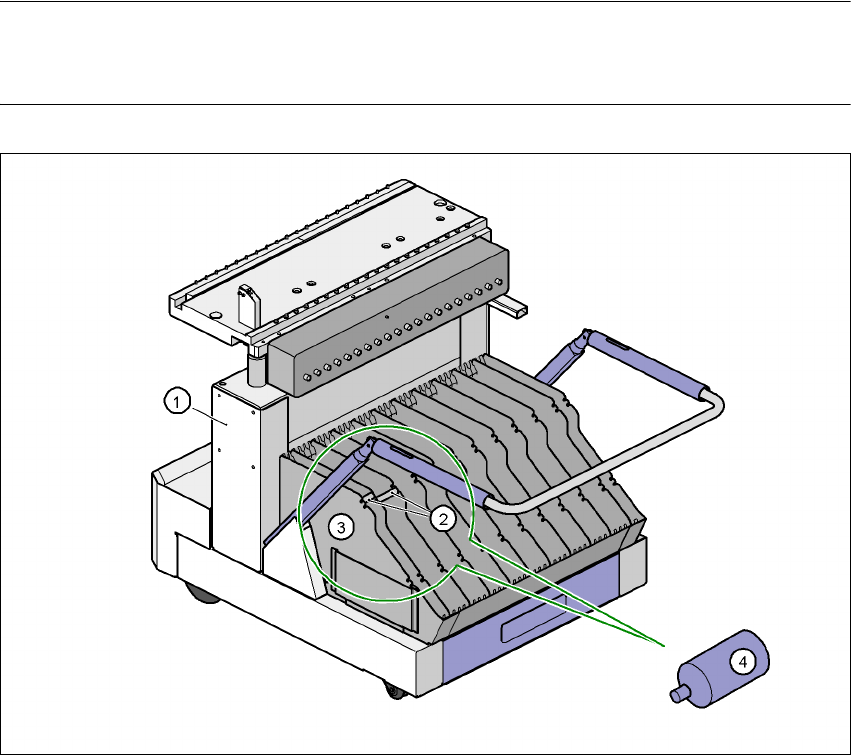

5.3 - 3 ábra Bedugható tengelyek használata nagy csévékhez
(1) Alkatrészkocsi
(2) A bedugható tengelyek pozíciója
(3) Elválasztólemez
(4) Bedugható tengely (nagyított)
Üzemeltetési útmutató SIPLACE F5 HM 5 Feladatok a gépnél
Software-verzió: SR.408.xx Kiadás: 03/2006 HU 5.4 Szállítók felszerelése
117
5.4 Szállítók felszerelése
5

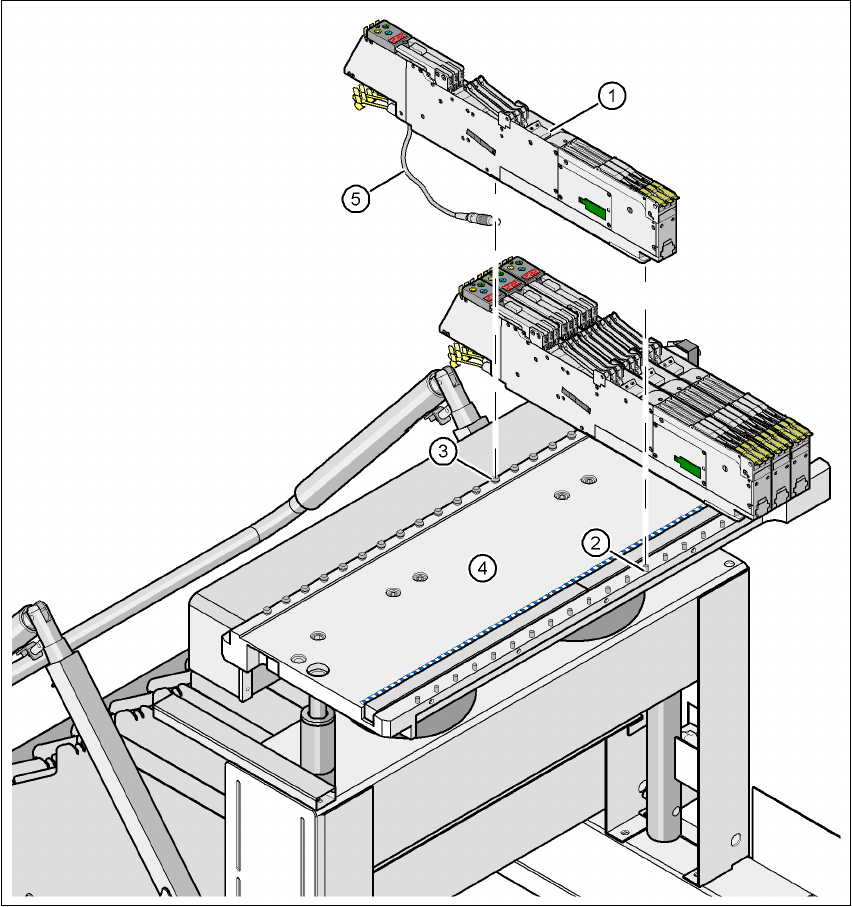

5.4 - 1 ábra Alkatrészasztal 20 hellyel S-szállítók számára
(1) S-szállító
(2) Központosító-stift
(3) Központosító hüvely
(4) Alkatrészasztal
(5) A S-szállító csatlakozókábele
