6 AR-kezelés Üzemeltetési útmutató SIPLACE F5 HM
6.1 Szállítók Software-verzió: SR.408.xx Kiadás: 03/2006 HU
134
6.1.1 Biztonsági utasítások a fémpor-alapú kondenzátorok feldolgozásához
A fémpor alapú kondenzátorok feldolgozása (pl. tantál) azok feldolgozásakor veszélyt rejt
magában. A veszély abban áll, hogy
– ezeknek az alkatrészeknek a tönkremenetele esetén hirtelen exoterm reakció, azaz
hőfejlődés megy végbe. A legkedvezőtlenebb környezeti feltételek esetén ez a hőfejlődés a
kapacitásértéktől függően sérüléseket okozhat
– Ez az effektus alapvetően az ilyen alkatrészek feldarabolásakor léphet fel.
Ennek tisztázásához, amennyiben ez érinti az Ön által feldolgozandó alkatrészeket, forduljon a
szállítójához.
Az előbb említett veszély szélsőségesen ritka esetben a SIPLACE-gépek vágóberendezésében
is előállhat, és szélsőséges esetben a hevederhulladék izzó égéséhez vezethet.
A kedvezőtlen feltételek többek közt:
(1) A hevederben alkatrészek maradnak a beállított ütemek ellenőrzésekor (ennél az
ellenőrzésnél a kezelő utasítására a szállító az alkatrész átvétele nélkül léphet tovább.
(2) Alkatrészek maradnak a hevederben, pl. a zárófólia-szakadásnál
(3) A hevederben alkatrészek maradnak, ha az alkatrészek illetve a heveder nem felel meg a
specifikációnak, és ez egy magas átvételi hiba-arányt eredményez.
Kérjük vegyék figyelembe a következő útmutatásokat, hogy a fémpor-alapú kondenzátorok
beültetésénél a veszélyt minimalizálhassák.
(1) A heveder kézi továbbléptetésénél a hevedertáskában maradó alkatrészeket a kezelő
távolítsa el.
(2) Ha a zárófólia-szakadásnál a példa szerint a hevederben alkatrészek maradtak, azokat a
kezelőnek kell eltávolítania.
(3) Rendszeresen ürítsék ki a hevederhulladék-tartályt (javaslat: óránként)
6
FIGYELEM!
A veszély elkerüléséhez feltétlenül szükséges, hogy az
ilyen alkatrészek beültetéséhez az erre engedélyezett
szállítót alkalmazzák. Ilyenek:
az C/D építési formához cikk-sz.: 00141118-01
az E építési formához cikk-sz.: 00141117-01 6
6
A szállítók a következő öntapadó
matricával vannak megjelölve:
6
Üzemeltetési útmutató SIPLACE F5 HM 6 AR-kezelés
Software-verzió: SR.408.xx Kiadás: 03/2006 HU 6.2 A S-szállítók műszaki adatai
135
6.2 A S-szállítók műszaki adatai
Az alábbi oldalak az összes S-szállító ábráit, műszaki adatait és beállítási lehetőségeit
tartalmazzák az automatákon.
6.2.1 Hevederszállító 8 mm S II
6

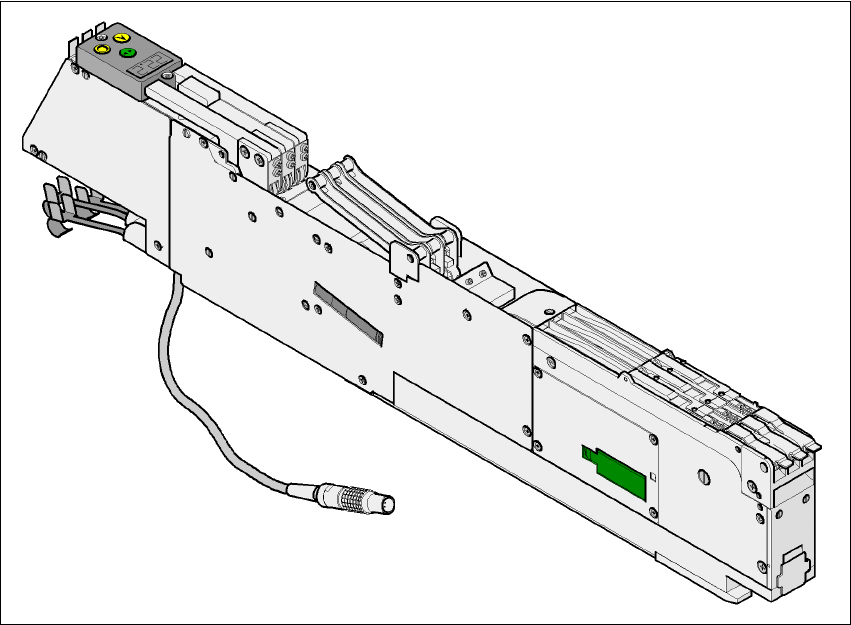

6.2 - 1 ábra Hevederszállító 8 mm S II
Cikkszám 00141096-xx 6
Szélesség 30,6 mm 6
Nyomvonal szállítónként 2 6
Foglalt szállítóhelyek 1 6
A szállítók maximális száma 2 x 20 6
Alkatrészkészlet 7"-tekercseknél kb. 4000 darab 6
Szállítási lépésköz 2mm / 4mm 6
6 AR-kezelés Üzemeltetési útmutató SIPLACE F5 HM
6.2 A S-szállítók műszaki adatai Software-verzió: SR.408.xx Kiadás: 03/2006 HU
136
6.2.2 Hevederszállító 3 x 8 mm S

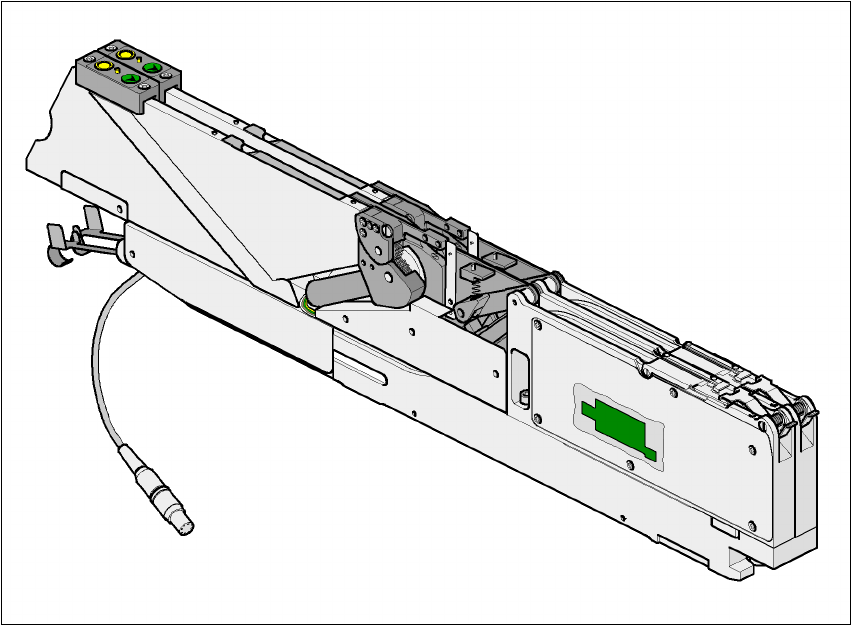

6.2 - 2 ábra Hevederszállító 3 x 8 mm S
Cikkszám 00141098-xx 6
Szélesség 30,6 mm 6
Nyomvonal szállítónként 3 6
Foglalt szállítóhelyek 1 6
A szállítók maximális száma 2 x 20 6
Alkatrészkészlet 7"-tekercseknél kb. 4000 - 10000 darab 6
Szállítási lépésköz 2mm / 4mm / 8 mm 6
