Üzemeltetési útmutató SIPLACE F5 HM 6 AR-kezelés
Software-verzió: SR.408.xx Kiadás: 03/2006 HU 6.2 A S-szállítók műszaki adatai
137
6.2.3 Hevederszállító 3 x 8 mm S a 0201/0402-alkatrészekhez
6
6.2 - 3 ábra Hevederszállító 3x8mm S a 0201/0402-alkatrészekhez
6
Cikkszám 00141099-xx 6
Szélesség 30,6 mm 6
A szerkezeti elemek spektruma 0201, 0402 6
Nyomvonal szállítónként 3 6
Foglalt szállítóhelyek 1 6
A szállítók maximális száma 2 x 20 6
Alkatrészkészlet 7"-tekercseknél kb. 10.000 darab 6
Szállítási lépésköz 2mm / 4mm 6
6 AR-kezelés Üzemeltetési útmutató SIPLACE F5 HM
6.2 A S-szállítók műszaki adatai Software-verzió: SR.408.xx Kiadás: 03/2006 HU
138
6.2.4 Hevederszállító 12/16 mm S
6.2 - 4 ábra Hevederszállító 12/16 mm S
Cikkszám 00141092-xx 6
Szélesség 30,6 mm 6
Nyomvonal szállítónként 1 6
Foglalt szállítóhelyek 1 6
A szállítók maximális száma 2 x 20 6
Alkatrészkészlet 7"-tekercseknél kb. 4000 darab 6
Szállítási lépésköz 4 mm - 24 mm, 4 mm-es lépésekben 6
Üzemeltetési útmutató SIPLACE F5 HM 6 AR-kezelés
Software-verzió: SR.408.xx Kiadás: 03/2006 HU 6.2 A S-szállítók műszaki adatai
139
6.2.5 Hevederszállító 12 mm S a kondenzátorokhoz fémpor-alapra, C/D építési
forma
6

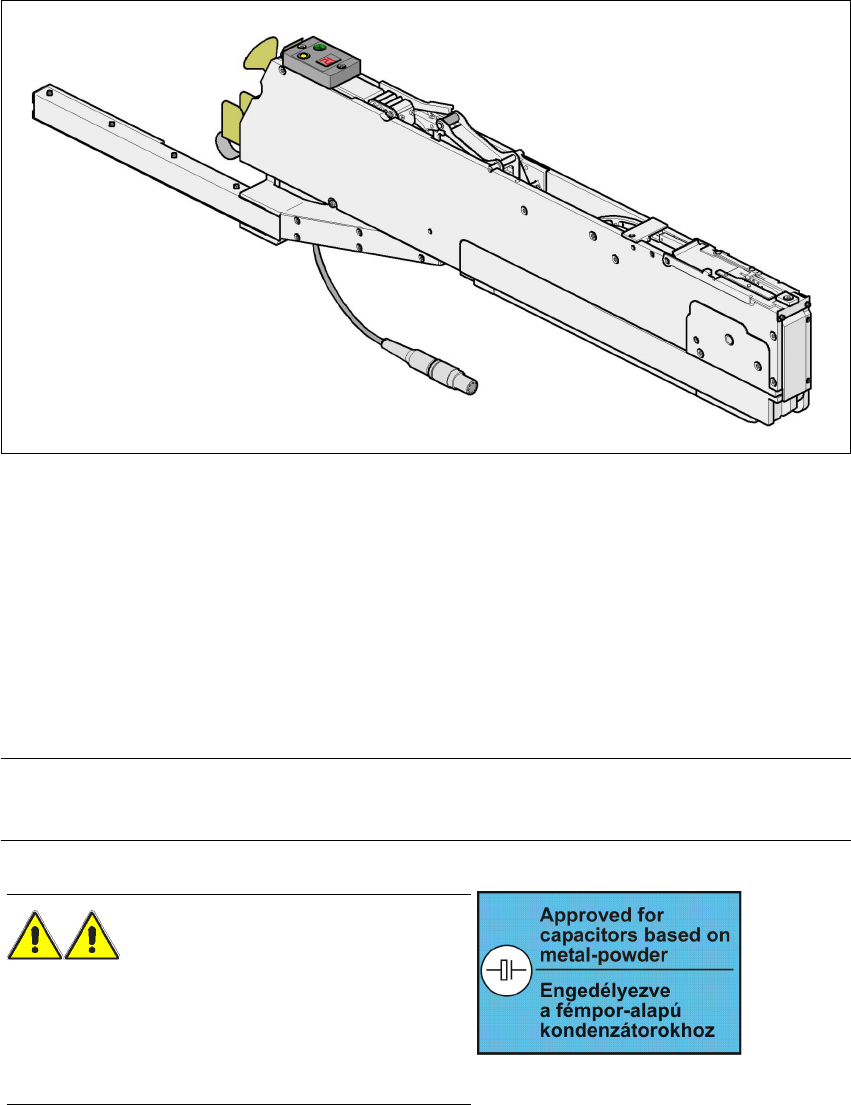

6.2 - 5 ábra Hevederszállító 12 mm S a kondenzátorokhoz fémpor-alapra, C/D építési forma
Cikkszám 00141118-xx 6
Szélesség 30,6 mm 6
Nyomvonal szállítónként 1 6
Foglalt szállítóhelyek 1 6
A szállítók maximális száma 2 x 20 6
Alkatrészkészlet 7"-tekercseknél kb. 4000 darab 6
Maximális heveder-magasság 3,6 mm 6
Szállítási lépésköz 4 mm - 24 mm, 4 mm-es lépésekben 6
UTALÁS
Ennél a szállítónál a hevedertámasz az átvételi helyen állítható a megfelelő magasságra.
6
FIGYELEM
A fémpor-alapú kondenzátorokat, mint például a
tantál-kondenzátorokat csak azokkal a szállítókkal
szabad feldolgozni, amelyek ezzel az öntapadó
matricával vannak megjelölve.
6
A szállító öntapadó matricái (felnagyított)
