6 AR-kezelés Üzemeltetési útmutató SIPLACE F5 HM
6.2 A S-szállítók műszaki adatai Software-verzió: SR.408.xx Kiadás: 03/2006 HU
150
6.2.16 Bulkcase-szállító
6

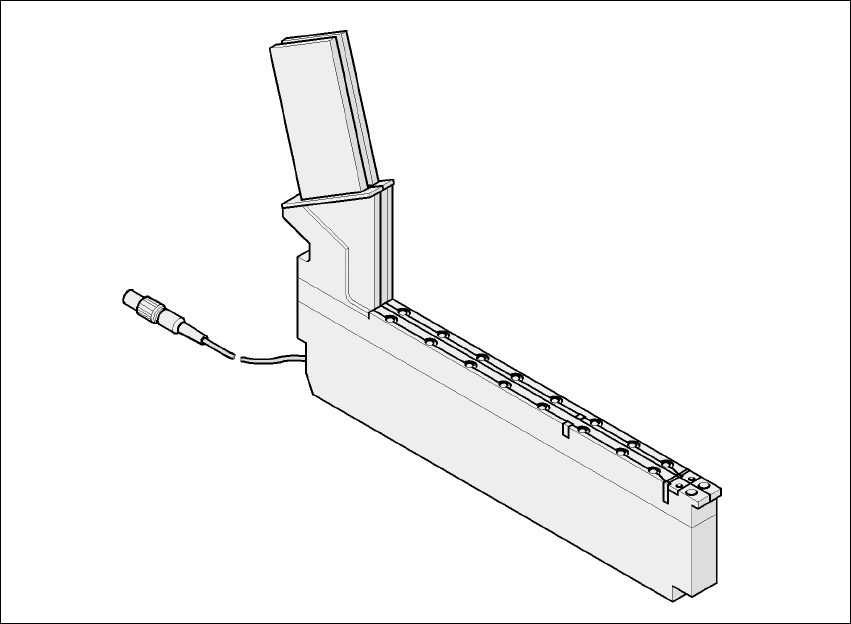

6.2 - 16 ábra Bulkcase-szállító
Cikkszám 00142318-xx 6
Szélesség 29 mm 6
Nyomvonal szállítónként 2 6
Foglalt szállítóhelyek 1 6
A szállítók maximális száma 2 x 20 6
Alkatrészkészlet max. 50.000 darab 6
Bevezető sínek 0402 / 0,35 mm magasság cikk-sz. 00142319-xx 6
0402 / 0,5 mm magasság cikk-sz. 00142320-xx 6
0603 / 0,45 mm magasság cikk-sz. 00142321-xx 6
0603 / 0,80 mm magasság cikk-sz. 00142322-xx 6
0805 / 0,45 mm magasság cikk-sz. 00142323-xx 6
0805 / 0,60 mm magasság cikk-sz. 00142324-xx 6
0805 / 0,85 mm magasság cikk-sz. 00142325-xx 6
0805 / 1,25 mm magasság cikk-sz. 00142326-xx 6
Micro-Melf / 1,05 ± 0,05 mm cikk-sz. 00142327-xx 6
Mini-Melf / 1,40 ± 0,1 mm cikk-sz. 00142328-xx 6
Ütemidő < 60 ms 6
Üzemeltetési útmutató SIPLACE F5 HM 6 AR-kezelés
Software-verzió: SR.408.xx Kiadás: 03/2006 HU 6.2 A S-szállítók műszaki adatai
151
6.2.17 Surftape-szállító
6.2.17.1 Áttekintés
A Bare Die beültetés számára az alkatrész-előkészítés szükséges a Surftape-szállító. Ez a
szállító 8-, 12- ill. 16 mm-es hevederek számára készült kivitelekben készül.
6

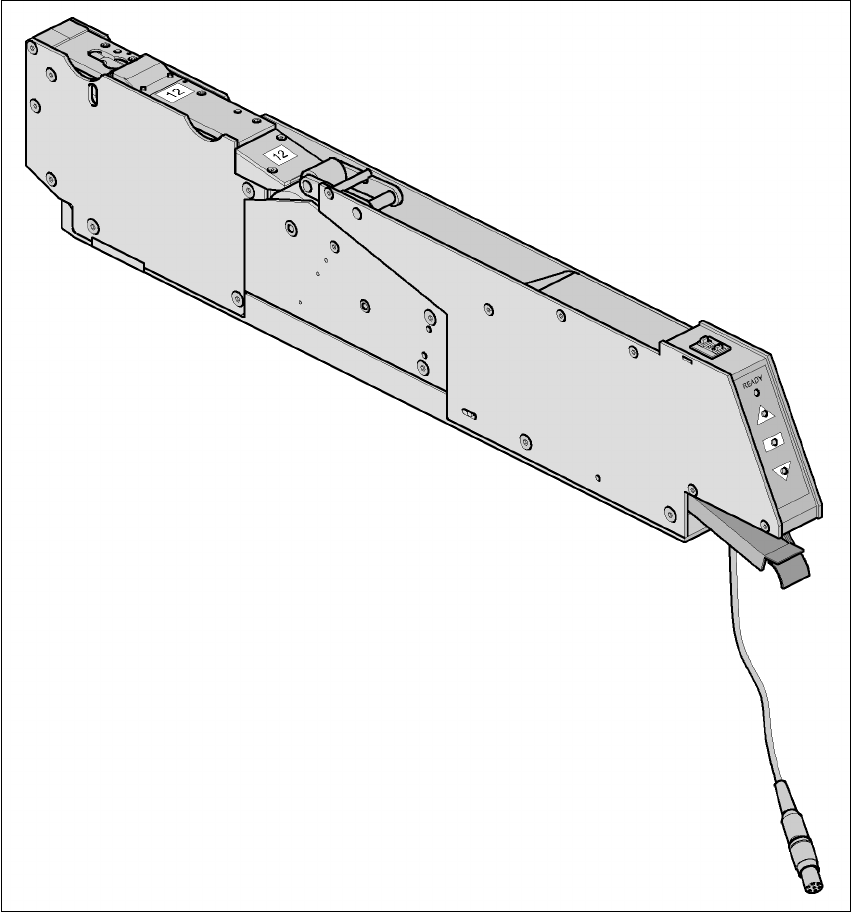

6.2 - 17 ábra Surftape-szállító
A Surftape-szállító a Hover-Davis cégtől szerezhető be (www.hoverdavis.com).
A szállító kezelése a szállító üzemeltetési útmutatójában van leírva.
6 AR-kezelés Üzemeltetési útmutató SIPLACE F5 HM
6.2 A S-szállítók műszaki adatai Software-verzió: SR.408.xx Kiadás: 03/2006 HU
152
6.2.17.2 Műszaki adatok
6
6
6
6.2.17.3 Surftape-szállító -paraméter
A Surftape-szállító paraméterei a SIPLACE Pro-számítógépen módosíthatók.
Hevederszélességek 8/12/16 mm
Javasolt heveder- és alkatrészméretek 8 mm: AR 1 x 1 mm² - 2,3 x 2,3 mm²
12 mm: AR 2,3 x 2,3 mm² - 5 x 5 mm²
16 mm: AR 3,8 x 3,8 mm² - 9,5 x 9,5 mm²
A Bare Die hevederezési pontossága
a Surftape
Bare Die-méret 2,3 x 2,3 mm²-ig: +/- 100 µm, 6 σ
Bare Die-méret 2,3 x 2,3 mm² felett: +/- 200 µm, 6 σ
(a táskaközéppontra vonatkoztatva)
Szükséges távolság a Bare Die- élek
és a hevedertáska között Min. 0,4 mm
Kilökő-tű Egyszeres vagy háromszoros tű, Die-mérettől
függően
Heveder anyaga Metrikus
Hevederszabvány IEC 286-3, DIN-IEC-286, EIA 481 és JIS C 0806
Hevedertekercs átmérője 7" - 15"
Szállító felülete 1 adagoló az alkatrészasztalon
