6 AR-kezelés Üzemeltetési útmutató SIPLACE F5 HM
6.2 A S-szállítók műszaki adatai Software-verzió: SR.408.xx Kiadás: 03/2006 HU
154
UTALÁS 6
A felületi tárak tartóját csak a SIPLACE F5 HM jobb oldalára szabad állítani. Az csak úgy
pozicionálható, hogy a jobb éle a 73-as adagolót elfoglalja. 6
6.2.18.1 Összeszerelés
Æ Helyezze a felületi tárak tartójának elejét a hozzátartozó központosító-stiftbe (A a 6.2 - 18.
ábrán).
Æ Azután helyezze a "felületi tárak tartójá"-nak hátoldalán lévő furatot az alkatrészasztal
központosító hüvelyére (B a 6.2 - 18
. ábrán).
Æ Ellenőrizze, hogy a "felületitárak tartója" síkban felfeküdjön az alkatrészasztalra.
Æ Helyezze be a felületitár-tartó egyik oldalát a tartóba (C a 6.2 - 18. ábrán). Most nyomja be a
másik oldalt a tartóba (D a 6.2 - 18
ábrán).
Æ Tolja a felületi tárat ütközésig (E a 6.2 - 18. ábrán).
Æ Rögzítse a felületitár-tartót úgy, hogy a nyomólapot (F a 6.2 - 18. ábrán) lefelé nyomja.
Æ A felületitár-tartó eltávolításához újból nyomja meg a nyomólapot.
UTALÁS
A "kis felületi tár tartójá"-nál (136 mm) egy felületi tár (JEDEC-/ CENELEC-felületi tár)
közvetlenül a tartóra szerelhető, tehát felületitár-tartó nélkül szerelhető fel. Ehhez cserélje ki a
leszorító szerkezetet (G a 6.2 - 18. ábrán).
FIGYELEM!
Az üzembiztonság feltétele, hogy minden helyet szállítóval kell ellátni.
Amennyiben nem áll rendelkezésre elegendő szállító, akkor az üres helyeket benyúlás elleni
védelemmel (Dummy-adagoló) kell ellátni. Felületitár-tartó felszerelése esetén is benyúlás elleni
védelemmel kell biztosítani a szabadon maradó helyeket.
6.2.18.2 A leszorító szerkezet cseréje
Æ Tartsa határozottan a leszorító szerkezetet (G a 6.2 - 18. ábrán). Nyomja lefelé a nyomólapot
(F a 6.2 - 18
. ábrán) és vegye ki a leszorító szerkezetet úgy, hogy oldalt kinyomja.
Üzemeltetési útmutató SIPLACE F5 HM 6 AR-kezelés
Software-verzió: SR.408.xx Kiadás: 03/2006 HU 6.2 A S-szállítók műszaki adatai
155
6.2.18.3 Adatbevitel
Határozza meg a felületi tárat, ahogy az a SIPLACE Pro üzemeltetési útmutatóban le van írva.
6.2.19 Dip-modul
6

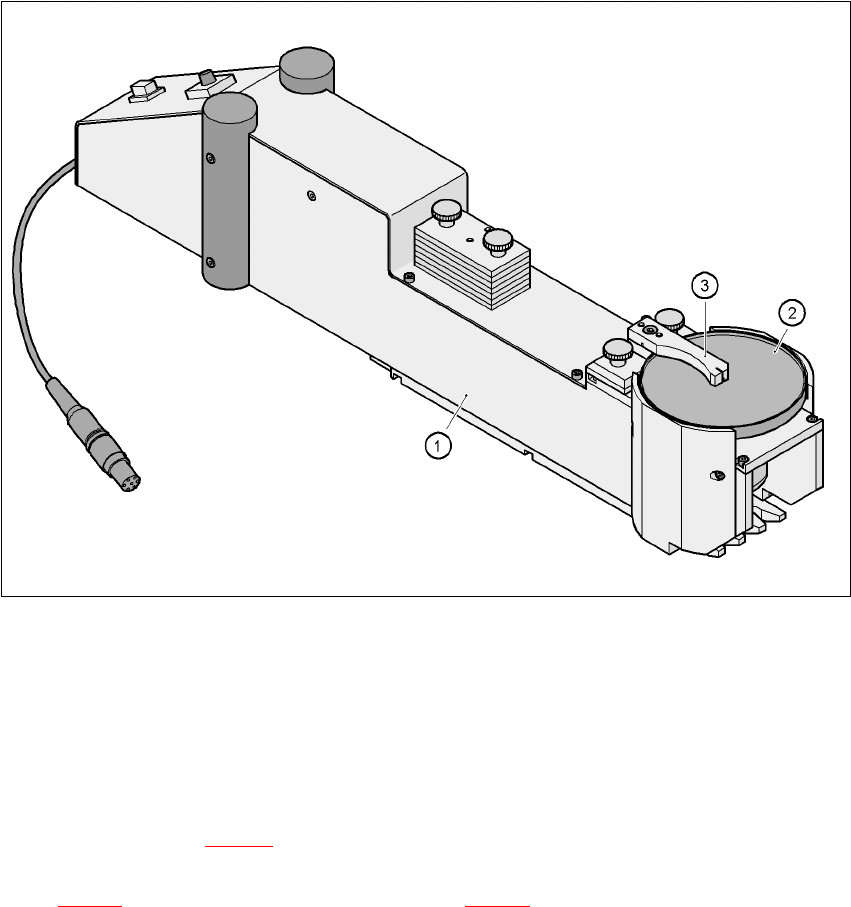

6.2 - 19 ábra Dip-modul
(1) Dip-modul
(2) Forgó tányér
(3) Lehúzókés
6.2.19.1 A Dip-fluxálás elve
A Dip-modul (1. poz. a 6.2 - 19. ábrán) Flip-chip és CSP-alkatrészeknek forrasztózsírral vagy
vezetőképes ragasztóval történő bekenésére szolgál. A forrasztózsír tartója egy forgó tányér (2.
poz. a 6.2 - 19
. ábrán), amin a lehúzókéssel (3. poz. a 6.2 - 19. ábrán) vékony forrasztózsír-réteget
(pl. 40 µm) hoznak létre. Ez az eljárás alkalmas nagy viszkozitású (mézszerű) forrasztózsírhoz is.
A folyamathoz szükséges forrasztózsír-mennyiséget minimális rétegvastagságra kell elosztani,
mivel csak a forrasztógömb alsó oldalát kell bekenni.
A Dip-modul minden beültető fejhez alkalmas. A felszerelés optimalizáló önálló szállító-típusként
veszi figyelembe. Az egyes helyeken alkalmazott Dip-modulok mennyisége nincs korlátozva.
6 AR-kezelés Üzemeltetési útmutató SIPLACE F5 HM
6.2 A S-szállítók műszaki adatai Software-verzió: SR.408.xx Kiadás: 03/2006 HU
156
6.2.19.2 Műszaki adatok
Cikkszám 00117010-xx 6
Foglalt helyek 3 6
Alkatrész-méret Max. 36 x 36 mm²
a beültetőfej típusától függően 6
Beállítható rétegvastagság 25, 35, 45, 55, 65, 75 µm 6
A rétegvastagság megváltoztatásához
szükséges idő kevesebb Mint 1 perc. 6
Az oszlopvastagság tűrése ± 5 mm 6
A tányér forgási sebessége Potenciométerrel beállítható 0 - 10 mp-ig
Alkatrész-Dip-idő Programozható 0 - 2 mp-ig
0,1 mp - lépésekben 6
Forrasztózsír Nagy viszkozitású forrasztózsír,
vezetőképes ragasztó 6
