6 AR-kezelés Üzemeltetési útmutató SIPLACE F5 HM
6.2 A S-szállítók műszaki adatai Software-verzió: SR.408.xx Kiadás: 03/2006 HU
156
6.2.19.2 Műszaki adatok
Cikkszám 00117010-xx 6
Foglalt helyek 3 6
Alkatrész-méret Max. 36 x 36 mm²
a beültetőfej típusától függően 6
Beállítható rétegvastagság 25, 35, 45, 55, 65, 75 µm 6
A rétegvastagság megváltoztatásához
szükséges idő kevesebb Mint 1 perc. 6
Az oszlopvastagság tűrése ± 5 mm 6
A tányér forgási sebessége Potenciométerrel beállítható 0 - 10 mp-ig
Alkatrész-Dip-idő Programozható 0 - 2 mp-ig
0,1 mp - lépésekben 6
Forrasztózsír Nagy viszkozitású forrasztózsír,
vezetőképes ragasztó 6
Üzemeltetési útmutató SIPLACE F5 HM 6 AR-kezelés
Software-verzió: SR.408.xx Kiadás: 03/2006 HU 6.3 Alkatrészkocsi
157
6.3 Alkatrészkocsi
6.3.1 Felépítése
Az alkatrészkocsi lényegében az alvázból, a szállító befogadására szolgáló alkatrészasztalból,
a kommunikációs egységből, a hevederkonténerből és a hulladéktartályból áll. Az alkatrészkocsi
fel- és lecsatlakoztatása az 5.8
szakaszban, a 124. oldaltól kezdődően van leírva
6

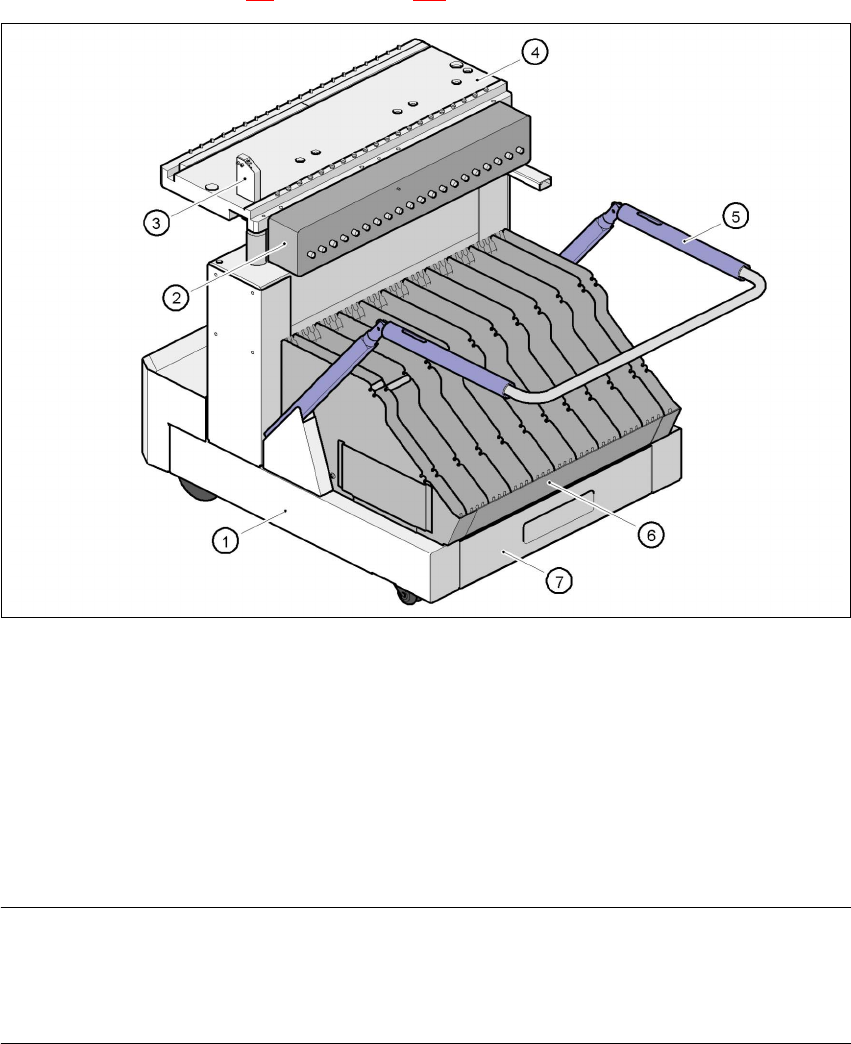

6.3 - 1 ábra Alkatrészkocsi
(1) Alkatrészkocsi
(2) Kommunikációs egység
(3) Az alkatrészasztal megemelésére szolgáló gomb
(4) Alkatrészasztal
(5) Az alkatrészasztal reteszelésére és lesüllyesztésére szolgáló fül
(6) Hevederkonténer
(7) Hevederhulladék tartály
MEGJEGYZÉSEK AZ ÜZEMI BIZTONSÁGHOZ 6
Az automata üzemeltetéséhez valamennyi alkatrészkocsit fel kell csatlakoztatni az automatára.
Máskülönben az automata VÉSZ-ÁLLJ-állapotban marad. A beültetési folyamat meg van
szakítva. 6
6 AR-kezelés Üzemeltetési útmutató SIPLACE F5 HM
6.3 Alkatrészkocsi Software-verzió: SR.408.xx Kiadás: 03/2006 HU
158
6.3.2 Hevederkonténer
Maximum 19" (483 mm) átmérőjű tekercseket lehet használni. Helyezze a bedugható-
tengelyeket az elválasztólemezekbe, ahogy azt a 6.3 - 2
. ábra mutatja.
UTALÁS 6
Javasoljuk, hogy 15"-nál (381 mm) nagyobb átmérőjű hevedertekercsek esetén alkalmazzon
bedugható tengelyeket, hogy biztosítsa a szállítók üzemi biztonságát. 6
6

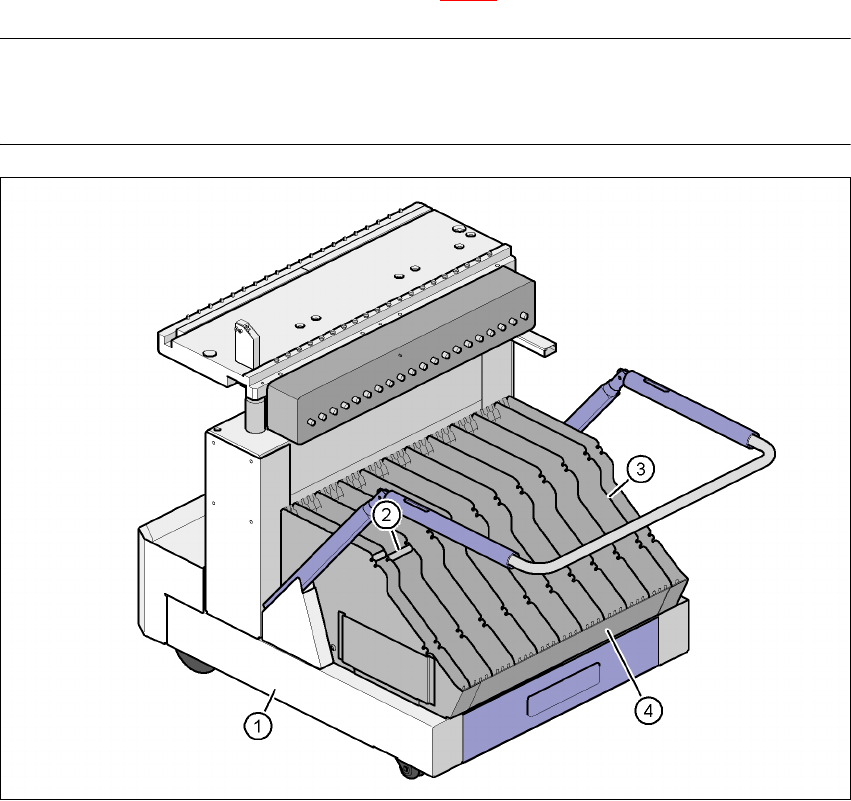

6.3 - 2 ábra Alkatrészkocsi hevederkonténerrel
(1) Alkatrészkocsi
(2) Bedugható-tengely
(3) Elválasztólemez
(4) Hevederkonténer
6.3.3 Sűrítettlevegő-ellátás Bulkcase-szállítóhoz
A Bulkcase-szállítók üzemeltetéséhez sűrített levegő szükséges. Ezért opcióként kínálunk
sűrítettlevegő-ellátást a Bulkcase-szállítókhoz.
