6 AR-kezelés Üzemeltetési útmutat ó SIPLACE F 5 HM 6.3 Alkatrészk ocsi Software-verzió: SR.408.xx Kiadás: 03/2006 HU 160 6 6.3 - 4 ábra S ű rítettleveg ő -ellátás csatlakozt atása Bulkcase -szállítóhoz 6 (1) Csat lakoz ó…
Üzemeltetési útmutató SIPLACE F5 HM 6 AR-kezelés
Software-verzió: SR.408.xx Kiadás: 03/2006 HU 6.3 Alkatrészkocsi
159
Az összeszerelés egyszerű. A sűrítettlevegő-ellátást (2. poz. a 6.3 - 3. ábrán) három M8x20 DIN
912 csavarral (3. poz. a 6.3 - 3
. ábrán) kell az alkatrészasztalhoz (1. poz. a 6.3 - 3. ábrán)
rögzíteni. A sűrítettlevegő-ellátás hátoldalán tartókapcsok (4. poz. a 6.3 - 3
. ábrán) találhatók.
Ezek rögzítik a Bulkcase-szállítókat az alkatrészasztalon és így biztosítják a kifogástalan
sűrítettlevegő-ellátást.
6

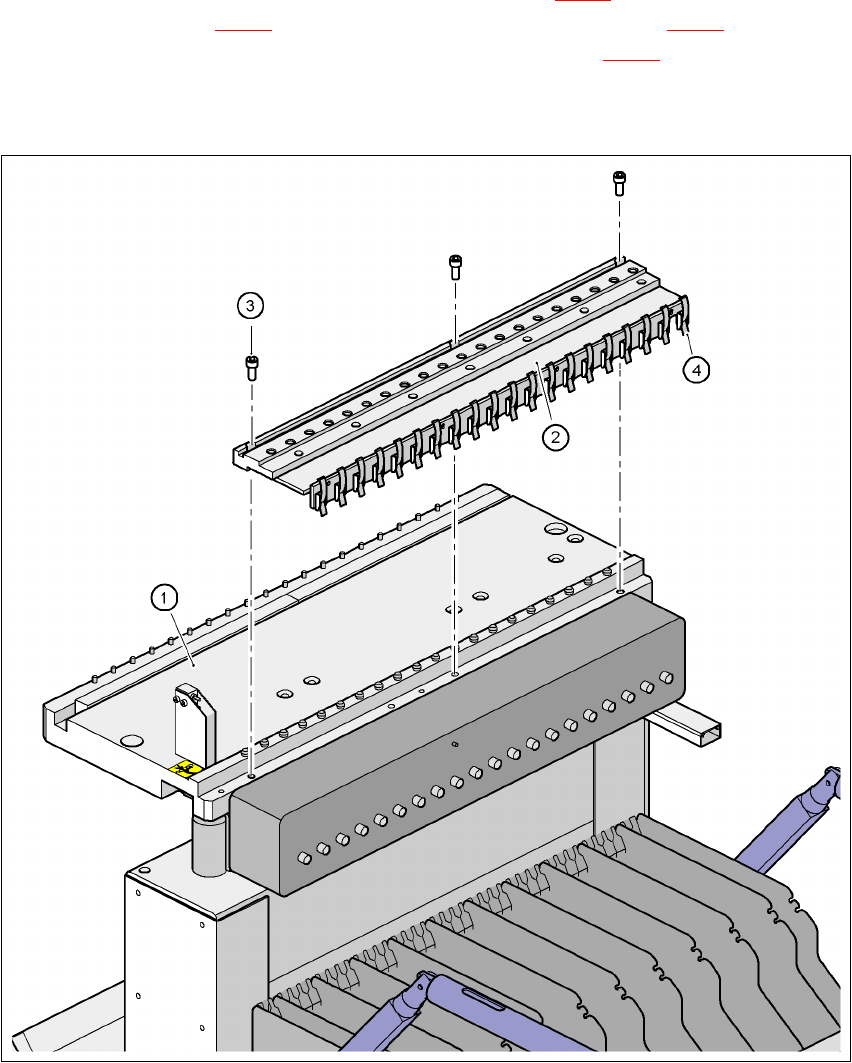

6.3 - 3 ábra S
ű
rítettleveg
ő
-ellátás Bulkcase-szállítóhoz
(1) Alkatrészasztal
(2) Sűrítettlevegő-ellátás Bulkcase-szállítóhoz
(3) Csavar, DIN 912, M8x20
(4) Tartókapocs
6 AR-kezelés Üzemeltetési útmutató SIPLACE F5 HM
6.3 Alkatrészkocsi Software-verzió: SR.408.xx Kiadás: 03/2006 HU
160
6

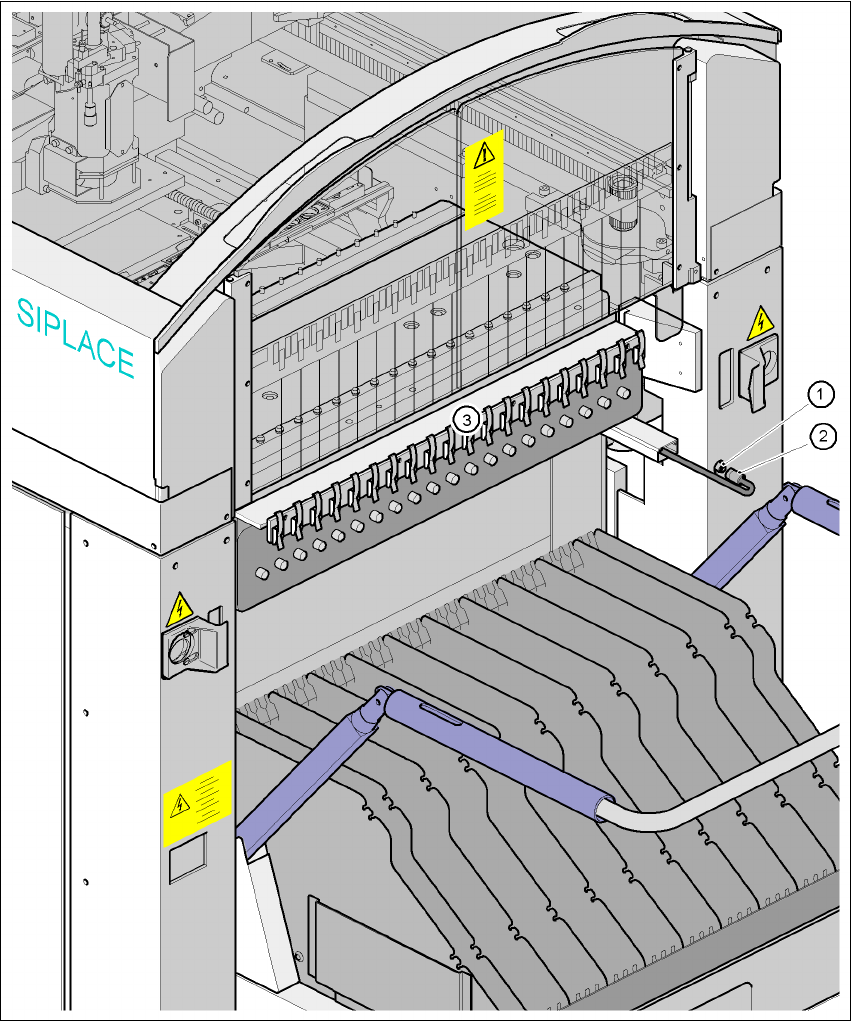

6.3 - 4 ábra S
ű
rítettleveg
ő
-ellátás csatlakoztatása Bulkcase-szállítóhoz
6
(1) Csatlakozódugó sűrített levegőhöz
(2) Csatlakozódoboz táptömlővel
(3) Sűrítettlevegő-elosztó Bulkcase-szállítóhoz
Üzemeltetési útmutató SIPLACE F5 HM 6 AR-kezelés
Software-verzió: SR.408.xx Kiadás: 03/2006 HU 6.3 Alkatrészkocsi
161
6.3.4 Tartó közepes hevedertekercshez 3 x 8 mm-es szállítóknál
A 3 x 8 mm S típusú szállítók három szállító-adagolón továbbítják az alkatrészeket az átvételi
helyre. A két külső adagoló hevedertekercsei a hevederkonténer elválasztólemezei között
találhatók. A középső hevedertekercs a két külső adagoló hevedertekercse felett helyezkedik el.
Ezért a középső hevedertekercshez kiegészítőleg szükséges:
– 1 adapter-lemez a hevedertekercs tartójának befogadására (1. poz. a 6.3 - 5
. ábrán) és
– minden 2 szállítóhoz 1 hevedertekercs-tartó (2. poz. a 6.3 - 5
. ábrán)
Az adapter-lemez négy hengeres csavarral van az alkatrészkocsihoz rögzítve, a
hevedertekercs-tartókat az adapter-lemez négyszögletes nyílásaiba kell dugni.
6

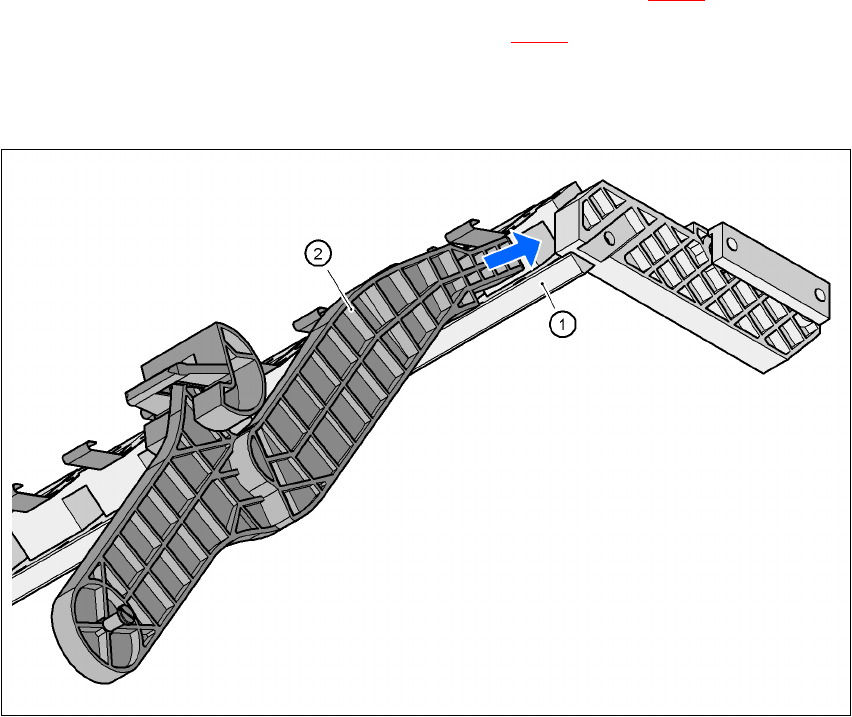

6.3 - 5 ábra Tartó közepes hevedertekercshez 3 x 8 mm-es szállítóknál
6
(1) Adapter-lemez
(2) Hevedertekercs-tartó
