Üzemeltetési útmutató SIPLACE F5 HM 6 AR-kezelés
Software-verzió: SR.408.xx Kiadás: 03/2006 HU 6.3 Alkatrészkocsi
161
6.3.4 Tartó közepes hevedertekercshez 3 x 8 mm-es szállítóknál
A 3 x 8 mm S típusú szállítók három szállító-adagolón továbbítják az alkatrészeket az átvételi
helyre. A két külső adagoló hevedertekercsei a hevederkonténer elválasztólemezei között
találhatók. A középső hevedertekercs a két külső adagoló hevedertekercse felett helyezkedik el.
Ezért a középső hevedertekercshez kiegészítőleg szükséges:
– 1 adapter-lemez a hevedertekercs tartójának befogadására (1. poz. a 6.3 - 5
. ábrán) és
– minden 2 szállítóhoz 1 hevedertekercs-tartó (2. poz. a 6.3 - 5
. ábrán)
Az adapter-lemez négy hengeres csavarral van az alkatrészkocsihoz rögzítve, a
hevedertekercs-tartókat az adapter-lemez négyszögletes nyílásaiba kell dugni.
6
6.3 - 5 ábra Tartó közepes hevedertekercshez 3 x 8 mm-es szállítóknál
6
(1) Adapter-lemez
(2) Hevedertekercs-tartó
6 AR-kezelés Üzemeltetési útmutató SIPLACE F5 HM
6.4 Hulladékhevedervágó berendezés Software-verzió: SR.408.xx Kiadás: 03/2006 HU
162
6.4 Hulladékhevedervágó berendezés
A beültető automata a két alkatrészkocsi helyén egy-egy hulladékhevedervágó berendezéssel
van felszerelve. Ez a hevederhulladék szétvágására szolgál. A heveder szétvágott darabjai az
alkatrészkocsi hulladéktartályába esnek.
Æ Naponta ürítse ki ezt a hulladéktartályt (7. poz. a 6.3 - 1. ábrán, 157. oldal).
6

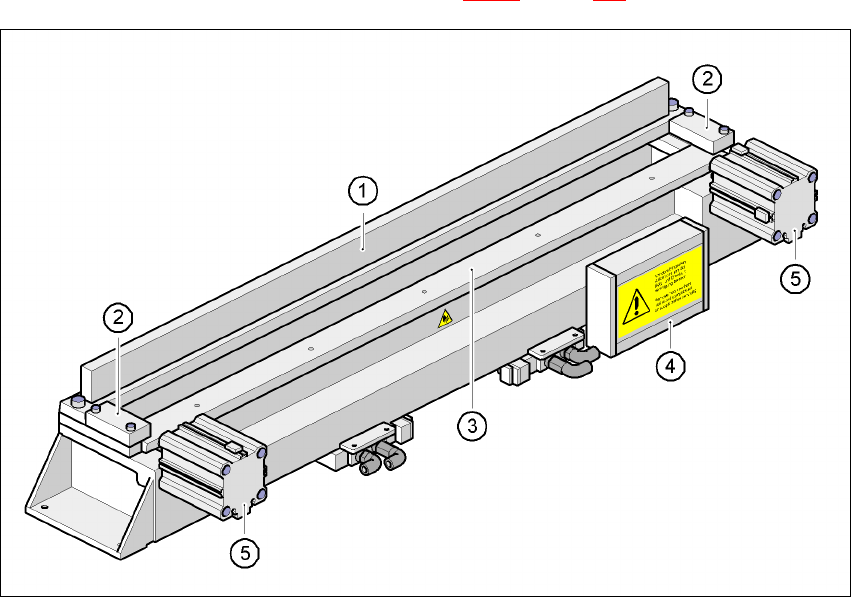

6.4 - 1 ábra Hulladékhevedervágó berendezés
6
(1) Rögzített vágókés
(2) Lefogó szerkezet
(3) Mozgó vágókés
(4) Vezérlő elektronika
(5) Rövid emelőhenger
Üzemeltetési útmutató SIPLACE F5 HM 6 AR-kezelés
Software-verzió: SR.408.xx Kiadás: 03/2006 HU 6.5 Waffle-pack váltó
163
6.5 Waffle-pack váltó
6.5.1 Áttekintés
6
6.5 - 1 ábra Waffle-pack váltó a SIPLACE F5 HM-en
6
(1) Waffle-pack váltó az 1. helyen
(2) SIPLACE F5 HM
