6.5 Waffle-pack váltó
6.5.1 Áttekintés
6

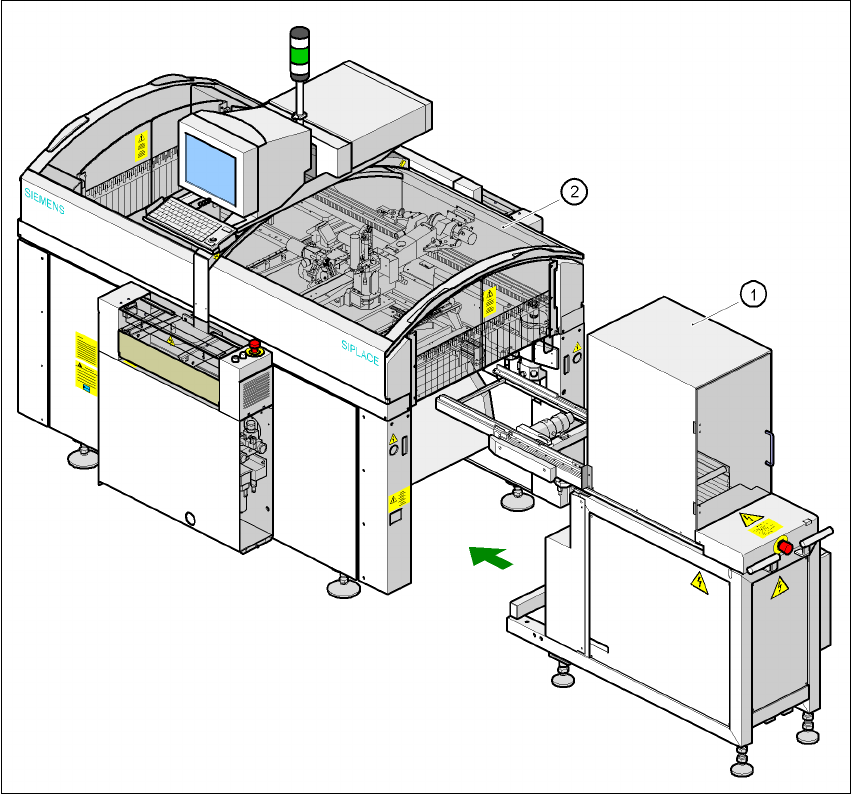

6.5 - 1 ábra Waffle-pack váltó a SIPLACE F5 HM-en
6
(1) Waffle-pack váltó az 1. helyen
(2) SIPLACE F5 HM
6 AR-kezelés Üzemeltetési útmutató SIPLACE F5 HM
6.5 Waffle-pack váltó Software-verzió: SR.408.xx Kiadás: 03/2006 HU
164
6.5.2 Általános tudnivalók
A felületi tárak helyszükséglete az alkatrészek szélességéhez képest nagy. Ráadásul a csekély
alkatrész-kapacitás következtében a felületi tárakat gyakran ki kell cserélni, amelynél kézi csere
esetén a beültetési folyamatot meg kell szakítani.
Waffle-Pack váltó alkalmazásával a felületi tárak tárolásánál és automata kicserélésénél nem
merül fel szükségtelen időveszteség. A maximum 28 felületi tárhoz történő szabadon
választható, programozható hozzáféréssel ezen kívül az előkészített alkatrészek kínálata is
növekszik.
UTALÁS 6
A Waffle-Pack váltónak nincs szüksége az alkatrész-asztal teljes szélességére. Az asztal jobb
oldalán 10 hely marad fenn, amely pl. tíz 8 mm-es szállítóhoz használható. 6
Üzemeltetési útmutató SIPLACE F5 HM 6 AR-kezelés
Software-verzió: SR.408.xx Kiadás: 03/2006 HU 6.5 Waffle-pack váltó
165
6.5.3 A Waffle-Pack váltó elve
A Waffle-Pack váltóval maximum 28 felületi tárat lehet tárolni és teljesen automatikusan
kicserélni. A felületi tárak tártartói (szint) emelkedő sorrendben, lentről felfelé, vannak
beszámozva (1 - 28).
A tártároló függőleges irányba mozog, amíg a kiválasztott szint a vízszintes tengely elmozdulási
tartományába nem ér. A vízszintes tengely aztán kiemeli a tártartót a szintről és elszállítja a
beültetőfej hozzáférési tartományába.
6.5 - 2 ábra
mutatja a Waffle-pack váltó működési elvét.
6

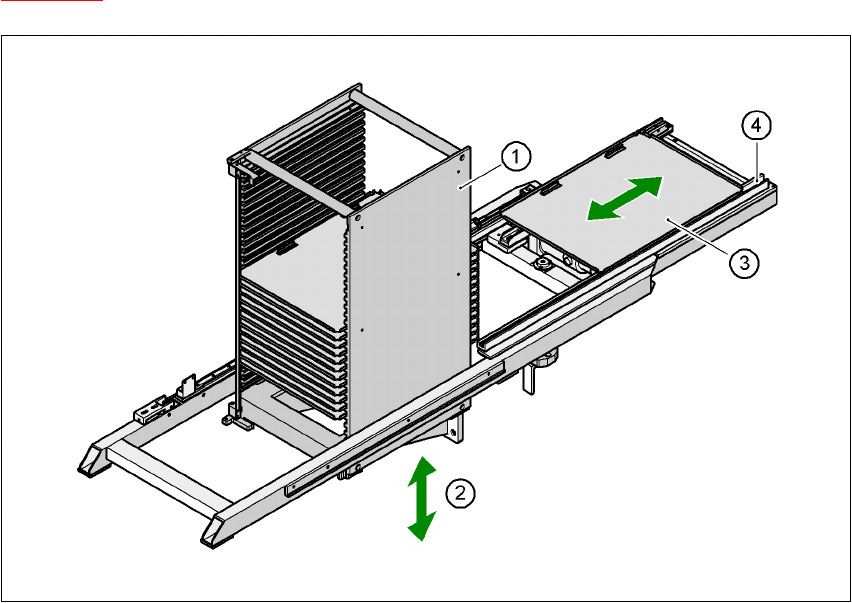

6.5 - 2 ábra A Waffle-Pack váltó elve
6
(1) Tártároló
(2) Emelőszerkezet
(3) Tár
(4) Vízszintes tengely
