Üzemeltetési útmutató SIPLACE F5 HM 6 AR-kezelés
Software-verzió: SR.408.xx Kiadás: 03/2006 HU 6.5 Waffle-pack váltó
167
6.5.4 A tártartó behelyezése
A tártartók megfelelő helyzetbe történő behelyezése ellenőrzésre kerül.
6

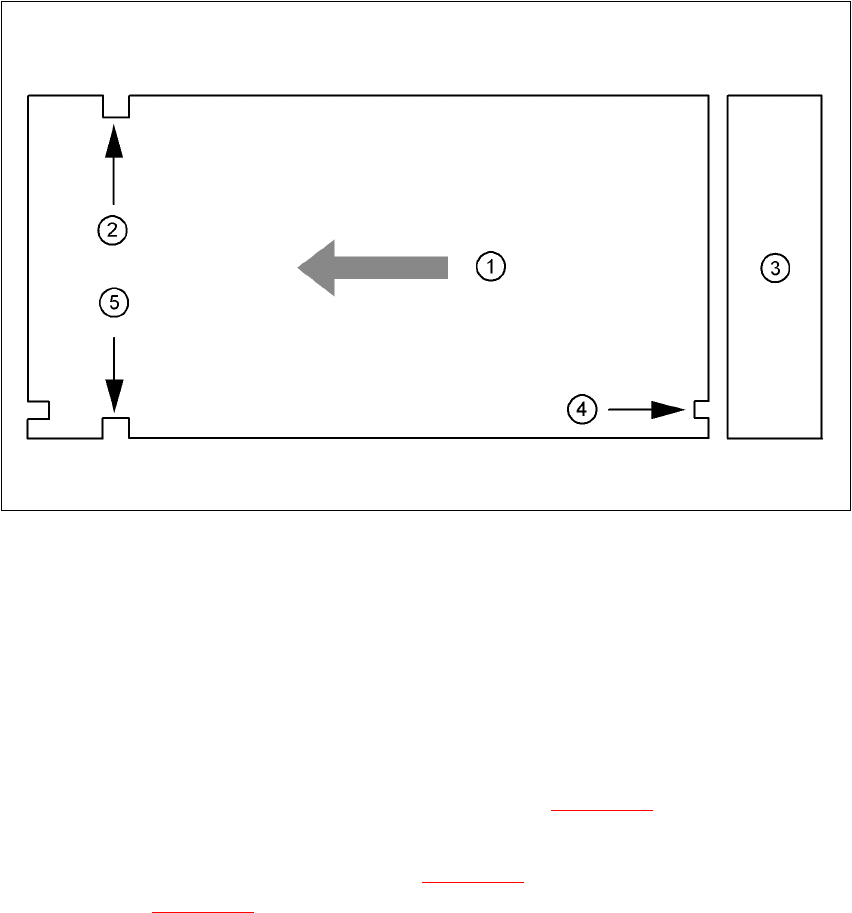

6.5 - 4 ábra A tártartó helye - Felülnézet
6
(1) Szállítási irány
(2) Továbbító vájat
(3) Tártároló
(4) Ellenőrző vájat
(5) Továbbító vájat
6
Ügyeljen arra, hogy a tárolók továbbító vájatai (2. és 5. poz. a 6.5 - 4 ábra ábrán) a szállítási
irányban előre mutassanak.
Az egyes tártartók ellenőrző vájatainak (4. poz. 6.5 - 4 ábra
) egymás felett kell lenni és a
tártároló (3. poz. 6.5 - 4 ábra
) felé kell mutatni.
6 AR-kezelés Üzemeltetési útmutató SIPLACE F5 HM
6.5 Waffle-pack váltó Software-verzió: SR.408.xx Kiadás: 03/2006 HU
168
6.5.5 Kijelző és kezelő elemek
A Waffle-pack váltó hátoldalán található a VÉSZ-LEÁLLÍTÓ nyomógomb és a sebesség
váltásának a kapcsolója.
Lassú - nyomógomb
A kis alkatrészeket tartalmazó felületi táraknál, amelyek a felületi tár gyors elmozdulásánál a
zsebekből kieshetnek, lehetőség van arra, hogy a felületi tár sebességét csökkentsék.
Nyomja meg a Lassú - nyomógombot.
Minden felületi tárat lassú sebességgel mozgat.
VÉSZ-LEÁLLÍTÓ nyomógomb
Nyomja le a VÉSZ-LEÁLLÍTÓ nyomógombot. Ezzel az áramellátást lekapcsolja és az egész
berendezést leállítja.
6
6.5 - 5 ábra WPV - Kezel
ő
elemek
6
(1) VÉSZ-LEÁLLÍTÓ nyomógomb
(2) "Lassú" - nyomógomb
(3) Védőajtók
Üzemeltetési útmutató SIPLACE F5 HM 6 AR-kezelés
Software-verzió: SR.408.xx Kiadás: 03/2006 HU 6.5 Waffle-pack váltó
169
6.5.6 Biztonsági berendezések
VÉSZ-LEÁLLÍTÓ nyomógomb
A pl. SIPLACE F5 HM-fel és Waffle-Pack váltóval ellátott berendezés azonnal leáll.
Ezt követően Ön folytathatja vagy megszakíthatja a beültetést. De ügyeljen az esetleges nem
teljesen beültetett nyomtatott áramköri lapokra is.
Védőajtók
A védőajtók kinyitásakor a Waffle-Pack váltó kikapcsol és a Waffle-Pack váltó működési
folyamata leáll. A védőajtók bezárásánál a Waffle-Pack váltó folytatja működését.
VIGYÁZAT! 6
Ne nyissa ki a Waffle-pack váltó védőajtóit, amikor a WPV-től egy alkatrész elvitele történik. 6
6.5.7 A Waffle-Pack váltó beépítése
Æ Mielőtt a Waffle-pack váltót az automatába becsúsztatná, vegye le a Finepitch-kamera felső
részét.
VIGYÁZAT DŐLÉSVESZÉLY! 6
A WPV kerekeken mozog. Ezek azonban csak rövid szállítási utakra alkalmasak, ami az
automatán történő fel- és lecsatlakoztatást jelenti. Hosszabb szállítási útszakasz esetén a
dőlésveszély miatt használjon arra megfelelő emelőkocsit (cikk-sz. 00123141-01). 6
Æ Csúsztassa be óvatosan a WPV-t a gép 1. helyére. A Waffle-Pack váltó dokkoló csapjait a
SIPLACE dokkoló vájatai felé kell állítani.
Æ Ellenőrizze a méretet (87 +/- 0,5 mm), a tártartó alsó széle és az AR-asztal felső széle közötti
távolságot (lásd: 6.5 - 6 ábra
).
