7 Opciók
7.1 Pipettacserélő a 12 szegmenses Collect&Place-
fejhez
7.1.1 Áttekintés
A nyomtatott áramköri lap szállítótól balra helyveszteség nélkül installálni lehet egy
pipettacserélőt a 12 szegmenses Collect&Place-fejhez. Ez gyors pipettakonfiguráció-cserét tesz
lehetővé, és így a Collect&Place-fejnek a beültetési folyamat követelményeihez való igazítása is
lehetséges.
A pipettacserélő legalább egy, maximum hét tárból áll, egyenként tizenkét pipetta-garázzsal
(lásd: 7.1 - 1
. ábra). A tárak egy közös tartón helyezkednek el. Minden tár két hengeres szeggel
van központosítva és egy csavarral van rögzítve.
7.1.2 Műszaki adatok - Pipettacserélő a 12 szegmenses Collect&Place-fejhez
7
Pipettacserélő a 12 szegmenses Collect&Place-fejhez
Méretek (hosszúság x szélesség x magasság) 560 x 60 x 46 mm³
A pipetta-garázsok darabszáma Min. 12 / max.84
Pipetta-típusok 9xx
A zárólemez kinyitásának és lezárásának ideje < 200 ms
A kidobótartály befogadó képessége Kb. 50 pipetta
Pneumatika Pneumatikaellátó vezeték 5,2 bar
7 Opciók Üzemeltetési útmutató SIPLACE F5 HM
7.1 Pipettacserélő a 12 szegmenses Collect&Place-fejhez Software-verzió: SR.408.xx Kiadás: 03/2006 HU
174
7

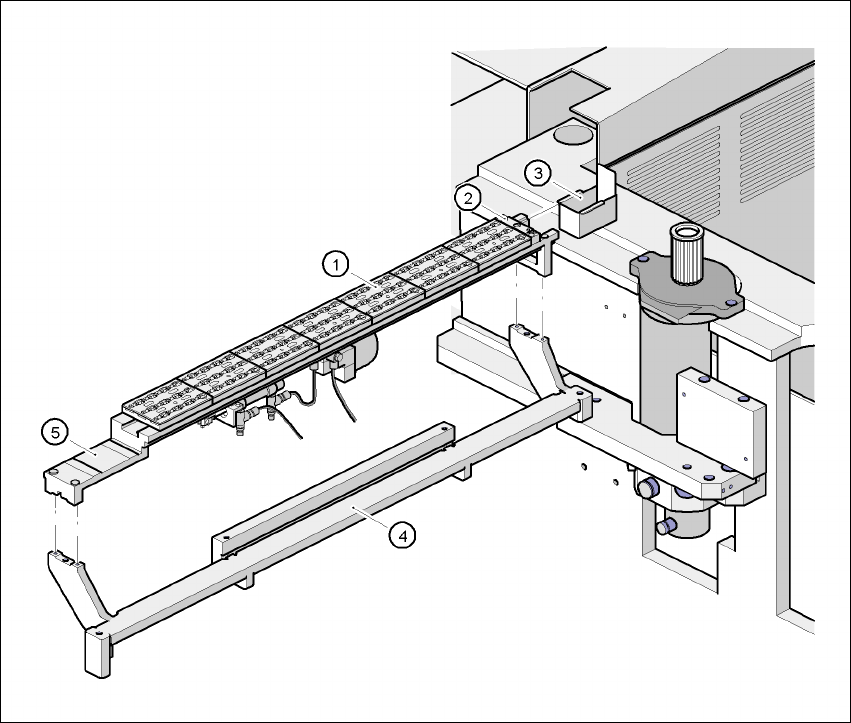

7.1 - 1 ábra Áttekintés: Pipettacserél
ő
- 12 szegmenses Collect&Place-fej
7.1.3 Működési mód
A pipetták a pipetta-garázsokban helyezkednek el, és egy mozgatható zárólemez rögzíti őket.
Egy pneumatikus henger tudja a zárólemezt 6 mm-rel eltolni. A lemez állása szerint minden
pipetta rögzítve van, vagy szabadon mozgatható. Ha nem történik pipetta-csere, a zárólemez
mindig "zárt" helyzetben található.
(1) Tár
(2) Kidobóegység a pipetták részére
(3) Felfogótartály a kidobott pipetták részére
(4) Pipettacserélő, alaptest
(5) Pipettacserélő, tartó
