A pipettacserélő egyes tárain mindig van egy pozíciójel a hely felismeréséhez. A tárak helyei a
pipettacserélőn 1-től 7-ig számokkal vannak jelölve. A pipetta-garázsok a tárakban 1-től 12-ig
vannak beszámozva (lásd: 7.1 - 3
. ábra).
UTALÁS 7
Külön tárak a SIEMENS A&D-kal történt megbeszélés után elkészíthetők és külön jelölést
kapnak. 7
Egy pipetta elvitele
– A Collect&Place-fejek Z-tengelye lemegy.
– A zárólemez (3. poz. az 7.1 - 2
. ábrán) kinyílik és a pipetták szabadok.
– A pipettát a Collect&Place-fejek szegnyergei felveszik.
– A Z-tengely felmegy.
Egy pipetta lerakása
– A zárólemez (3. poz. az 7.1 - 2. ábrán) kinyílik és a pipetták szabadok.
– A Collect&Place-fejek Z-tengelye lemegy, és lerakja a pipettát.
– A zárólemez lezár.
– A Collect&Place-fejek Z-tengelye felmegy.
A hibás pipetták kidobása
– A kidobó berendezésen (2. poz. az 7.1 - 1. ábrán) a Collect&Place-fej Z-tengelye 14 mm-re
lemegy, és így szállítja a hibás pipettát a kidobóberendezés furatába.
– A Z-tengely újra felmegy és a pipettát a szegnyereg rugóhuzaljai lehúzzák.
– A pipetta leesik a hulladékheveder-vezető csatorna felfogótartályába (3. poz. a 7.1 - 1
. ábrán).
7 Opciók Üzemeltetési útmutató SIPLACE F5 HM
7.1 Pipettacserélő a 12 szegmenses Collect&Place-fejhez Software-verzió: SR.408.xx Kiadás: 03/2006 HU
176
7

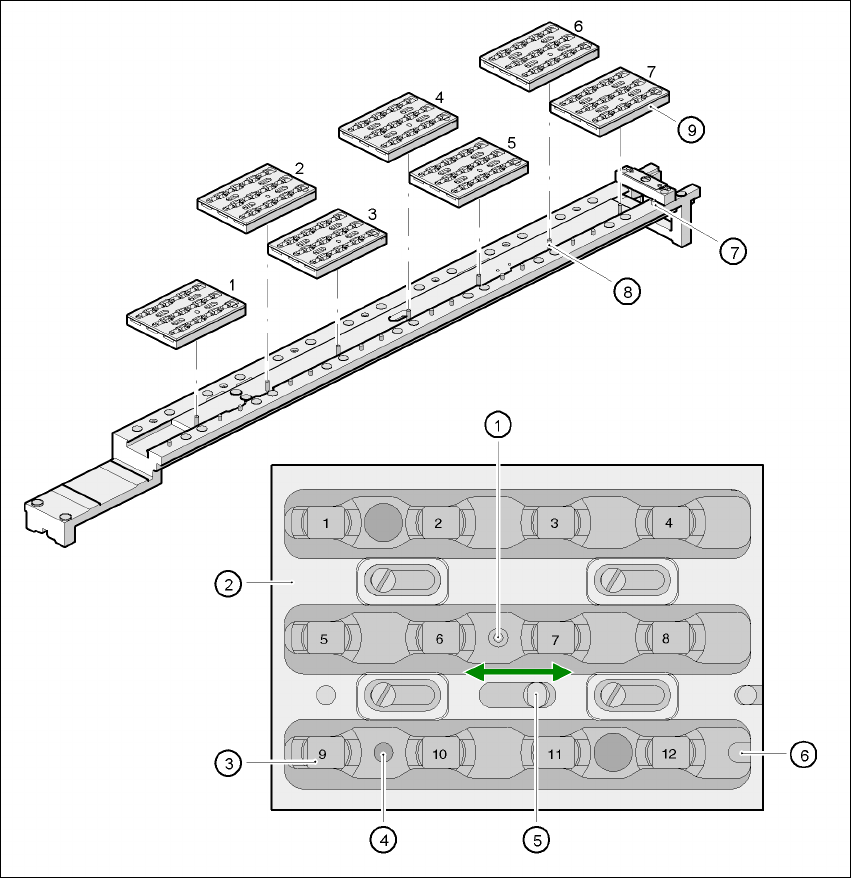

7.1 - 2 ábra Tár és pipetta-garázsok
(1) Pozíciójel
(2) Zárólemez
(3) Pipetta-garázs
(4) Furat a hengeres szeghez (7) a tárak központosításához
(5) Furat a tolómechanizmus hengeres szegéhez
(6) Hosszirányú lyuk a hengeres szeghez (7) a tárak központosításához
(7) Hengeres szeg a tárak központosításához
(8) Hengeres szegek a zárólemez kinyitásához és lezárásához
(9) Tárak
Üzemeltetési útmutató SIPLACE F5 HM 7 Opciók
Software-verzió: SR.408.xx Kiadás: 03/2006 HU 7.1 Pipettacserélő a 12 szegmenses Collect&Place-fejhez
177
7.1.4 Kezelési útmutatás
Æ Ha egy tárat először tölt fel egy bizonyos pipetta-típussal, akkor azt jelölje egy címkével.
UTALÁS 7
A tárakat a gépen kívül töltse fel, és mindig csak komplett tárakat cseréljen ki. 7
Æ Nyissa fel a zárólemezt és dugja be a pipettákat a pipetta-garázsokba.
Æ Zárja le a zárólemezt, hogy a pipetták ne eshessenek ki a tárakból.
VIGYÁZAT! 7
A tárakat csak akkor lehet feltölteni, ha minden pipetta, ami a Collect&Place-fejnél található,
visszakerült a tárába. 7
Æ A pipettacserélő programozása a SIPLACE Pro üzemeltetési útmutatójában van leírva.
UTALÁS 7
Æ Kerülje el, hogy alkatrészek a tárakra essenek. Ez ahhoz vezethet, hogy a zárólemez
beszorul.
Æ Kerülje el azt is, hogy az alkatrészek a szállítók szabad helyeire essenek. Az alkatrészek
letapadnak a mágneslécre. Az alkatrészasztalra nem megfelelően helyezett szállítók révén
az automata működése megszakadhat. Ezért a tárakat és a szabad helyeket rendszeresen
tisztítsa meg.
