7 Opciók Üzemeltetési útmutató SIPLACE F5 HM
7.1 Pipettacserélő a 12 szegmenses Collect&Place-fejhez Software-verzió: SR.408.xx Kiadás: 03/2006 HU
178
7.1.5 Helyfelismerés
Minden táron egy pozíciójel található a hely felismeréséhez.
7

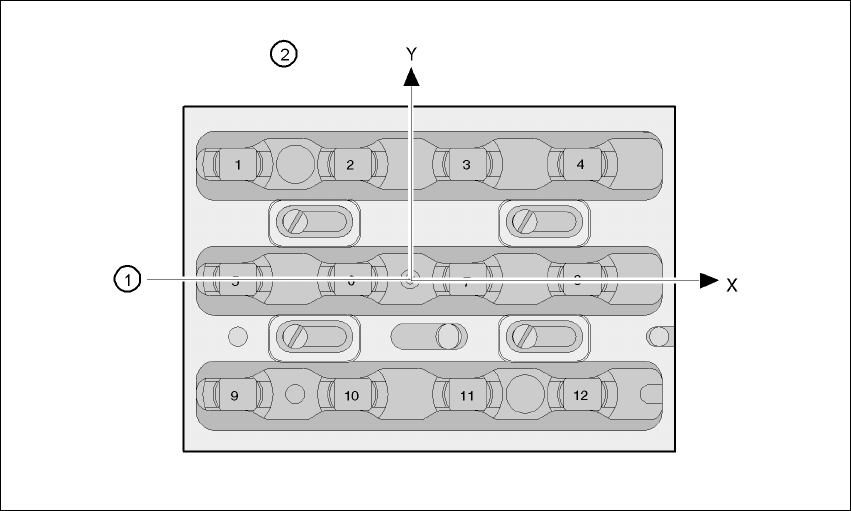

7.1 - 3 ábra Pipettacserél
ő
- Helyfelismerés
(1) Pozíciójel
(2) A pipetták helye a tárban a pozíciójelhez képest
Üzemeltetési útmutató SIPLACE F5 HM 7 Opciók
Software-verzió: SR.408.xx Kiadás: 03/2006 HU 7.2 Pipettacserélő a 6 szegmenses Collect&Place-fejhez
179
7.2 Pipettacserélő a 6 szegmenses Collect&Place-
fejhez
7.2.1 Áttekintés
A nyomtatott áramköri lap szállítótól balra helyveszteség nélkül installálni lehet egy
pipettacserélőt a 6 szegmenses Collect&Place-fejhez. Ez gyors pipettakonfiguráció-cserét tesz
lehetővé, és így a Collect&Place-fejnek a beültetési folyamat követelményeihez való igazítása is
lehetséges.
A pipettacserélő legalább egy, maximum öt tárból áll, egyenként hat pipetta-garázzsal (lásd: 7.2 -
1. ábra). A tárak egy közös tartón helyezkednek el. Minden tár két hengeres szeggel van
központosítva és egy rugós kampóval van rögzítve.
Felszerelhetők a 9xx pipettatípushoz megfelelő tárak és a 8xx pipettatípushoz megfelelő tárak.
A tárakat tetszés szerint lehet elrendezni.
7.2.2 Műszaki adatok - Pipettacserélő a 6 szegmenses Collect&Place-fejhez
7
Pipettacserélő a 6 szegmenses Collect&Place-fejhez
Beszerelési terület
(hosszúság x szélesség x magasság)
575 x 70 x 60 mm³
A pipetta-garázsok darabszáma Min. 6 / max.30
Pipetta-típusok 8xx, 9xx
A zárólemez kinyitása és lezárása < 200 ms
A kidobótartály befogadó képessége Kb. 50 db. 9xx típusú pipetta
Kb. 5 db. 8xx típusú pipetta
Pneumatika Pneumatikaellátó vezeték 5,2 bar
7 Opciók Üzemeltetési útmutató SIPLACE F5 HM
7.2 Pipettacserélő a 6 szegmenses Collect&Place-fejhez Software-verzió: SR.408.xx Kiadás: 03/2006 HU
180
7
7.2 - 1 ábra Áttekintés: Pipettacserél
ő
- 6 szegmenses Collect&Place-fej
(1) Pipettacserélő, tartó
(2) Tár (9xx)
(3) Tár a 8xx pipetta-típusokhoz
(4) Kidobóegység a pipetták részére (8xx)
(5) Kidobóegység a pipetták részére (9xx)
(6) Felfogótartály a kidobott pipetták részére
