7 Opciók Üzemeltetési útmutató SIPLACE F5 HM
7.2 Pipettacserélő a 6 szegmenses Collect&Place-fejhez Software-verzió: SR.408.xx Kiadás: 03/2006 HU
180
7

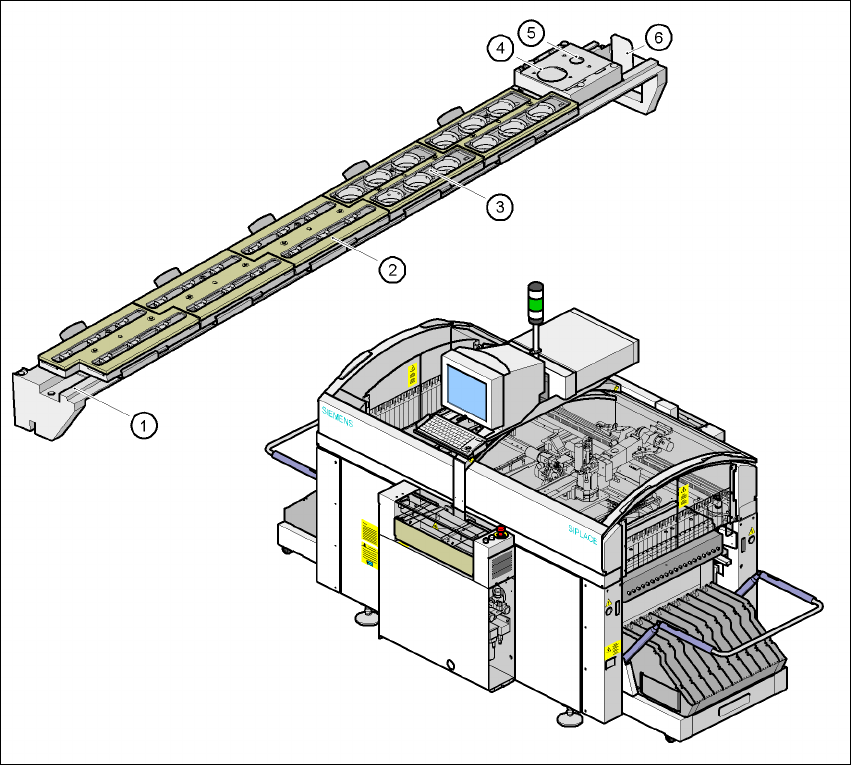

7.2 - 1 ábra Áttekintés: Pipettacserél
ő
- 6 szegmenses Collect&Place-fej
(1) Pipettacserélő, tartó
(2) Tár (9xx)
(3) Tár a 8xx pipetta-típusokhoz
(4) Kidobóegység a pipetták részére (8xx)
(5) Kidobóegység a pipetták részére (9xx)
(6) Felfogótartály a kidobott pipetták részére
Üzemeltetési útmutató SIPLACE F5 HM 7 Opciók
Software-verzió: SR.408.xx Kiadás: 03/2006 HU 7.2 Pipettacserélő a 6 szegmenses Collect&Place-fejhez
181
7

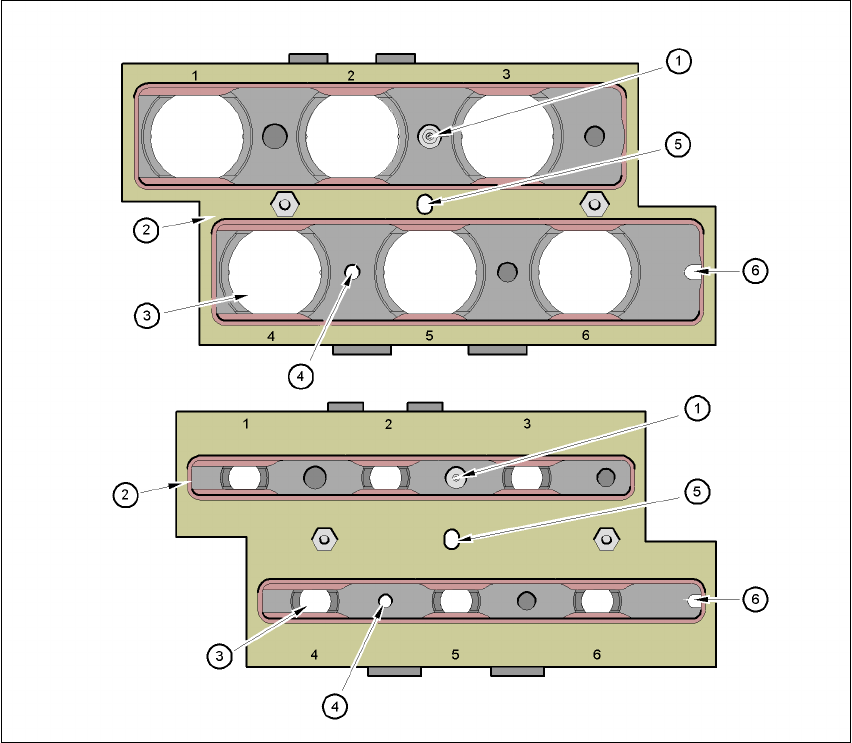

7.2 - 2 ábra Áttekintés - Tár és pipetta-garázsok
(1) Pozíciójel
(2) Zárólemez
(3) Pipetta-garázs (9xx/8xx)
(4) Furat a hengeres szeghez a tárak központosításához
(5) Furat a tolómechanizmus hengeres szegéhez
(6) Hosszirányú lyuk a hengeres szeghez a tárak központosításához
7.2.3 Működési mód
A pipetták a pipetta-garázsokban helyezkednek el, és egy mozgatható zárólemez rögzíti őket.
Egy pneumatikus henger tudja a zárólemezt 6 mm-rel eltolni. A lemez állása szerint minden
pipetta rögzítve van, vagy szabadon mozgatható. Ha nem történik pipetta-csere, a zárólemez
mindig "zárt" helyzetben található.
7 Opciók Üzemeltetési útmutató SIPLACE F5 HM
7.2 Pipettacserélő a 6 szegmenses Collect&Place-fejhez Software-verzió: SR.408.xx Kiadás: 03/2006 HU
182
A pipettacserélő egyes tárain mindig van egy pozíciójel a hely felismeréséhez. A tárak helyei a
pipettacserélőn 1-től 5-ig számokkal vannak jelölve. A pipetta-garázsok a tárakban 1-től 6-ig
vannak beszámozva (lásd: 7.2 - 2
. ábra).
UTALÁS 7
Külön tárak a SIEMENS A&D-kal történt megbeszélés után elkészíthetők és külön jelölést
kapnak. 7
Egy pipetta elvitele
– A Collect&Place-fejek Z-tengelye lemegy.
– A zárólemez (2. poz. az 7.2 - 2
. ábrán) kinyílik és a pipetták szabadok.
– A pipettát a Collect&Place-fejek szegnyergei felveszik.
– A Z-tengely felmegy.
Egy pipetta lerakása
– A zárólemez (2. poz. az 7.2 - 2. ábrán) kinyílik és a pipetták szabadok.
– A Collect&Place-fejek Z-tengelye lemegy, és lerakja a pipettát.
– A zárólemez lezár.
– A Collect&Place-fejek Z-tengelye felmegy.
A hibás pipetták kidobása
– A kidobó berendezésen (4. és 5. poz. az 7.2 - 1. ábrán) a Collect&Place-fej Z-tengelye 14 mm-
re lemegy, és így szállítja a hibás pipettát a kidobóberendezés furatába.
– A Z-tengely újra felmegy és a pipettát a szegnyereg rugóhuzaljai lehúzzák.
– A pipetta leesik a hulladékheveder-vezető csatorna felfogótartályába (6. poz. a 7.2 - 1
. ábrán).
