Üzemeltetési útmutató SIPLACE F5 HM 7 Opciók
Software-verzió: SR.408.xx Kiadás: 03/2006 HU 7.2 Pipettacserélő a 6 szegmenses Collect&Place-fejhez
183
7.2.4 Kezelési útmutatás
Æ Ha egy tárat először tölt fel egy bizonyos pipetta-típussal, akkor azt jelölje egy címkével.
UTALÁS 7
A tárakat a gépen kívül töltse fel, és mindig csak komplett tárakat cseréljen ki. 7
Æ Nyissa fel a zárólemezt és dugja be a pipettákat a pipetta-garázsokba.
Æ Zárja le a zárólemezt, hogy a pipetták ne eshessenek ki a tárakból.
VIGYÁZAT! 7
A tárakat csak akkor lehet feltölteni, ha minden pipetta, ami a Collect&Place-fejnél található,
visszakerült a tárába. 7
Æ A pipettacserélő programozása a SIPLACE Pro üzemeltetési útmutatójában van leírva.
UTALÁS 7
Æ Kerülje el, hogy alkatrészek a tárakra essenek. Ez ahhoz vezethet, hogy a zárólemez
beszorul.
Æ Kerülje el azt is, hogy az alkatrészek a szállítók szabad helyeire essenek. Az alkatrészek
letapadnak a mágneslécre. Az alkatrészasztalra nem megfelelően helyezett szállítók révén
az automata működése megszakadhat. Ezért a tárakat és a szabad helyeket rendszeresen
tisztítsa meg.
7 Opciók Üzemeltetési útmutató SIPLACE F5 HM
7.2 Pipettacserélő a 6 szegmenses Collect&Place-fejhez Software-verzió: SR.408.xx Kiadás: 03/2006 HU
184
7.2.5 Ürítse ki a selejtalkatrész gyűjtőtartályt
Az ürítőtartály befogadó képessége kb. 50 pipetta a 9xx pipettacsaládból és kb. 5 pipetta a 8.xx
pipettacsaládból. A beültetési folyamat zavarainak elkerülése érdekében rendszeresen ki kell
üríteni az ürítőtartályt.
7

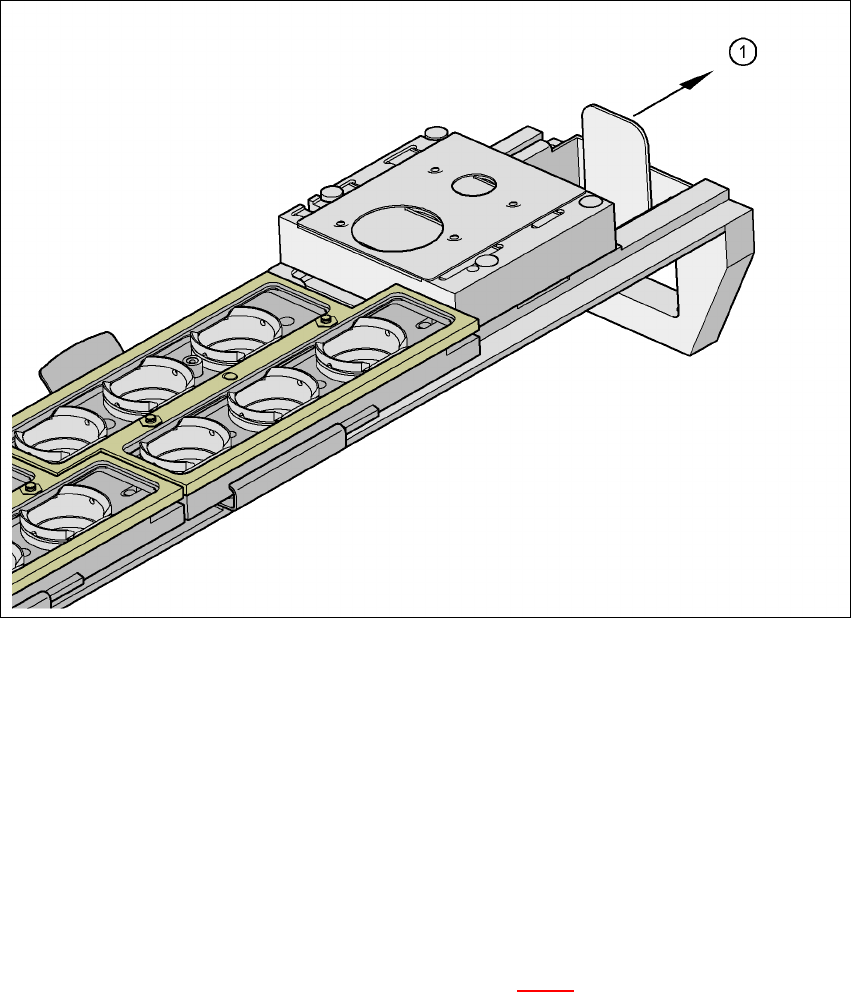

7.2 - 3 ábra Ürítse ki a selejtalkatrész gy
ű
jt
ő
tartályt
(1) A selejtalkatrész gyűjtőtartály eltávolítása
Æ Húzza ki a selejtalkatrész gyűjtőtartályt a nyíl irányában a tartóból és emelje ki a
selejtalkatrész gyűjtőtartályt a tartóból.
Æ A selejtalkatrész gyűjtőtartály visszahelyezéséhez tolja a selejtalkatrész gyűjtőtartályt vissza
a tartóba.
7.2.6 Tárcsere
Æ A tár eltávolításához nyomja a rugós kampót (1. poz. a 7.2 - 4. ábrán) oldalra és emelje ki a
tárt a tartóból.
Üzemeltetési útmutató SIPLACE F5 HM 7 Opciók
Software-verzió: SR.408.xx Kiadás: 03/2006 HU 7.2 Pipettacserélő a 6 szegmenses Collect&Place-fejhez
185
7

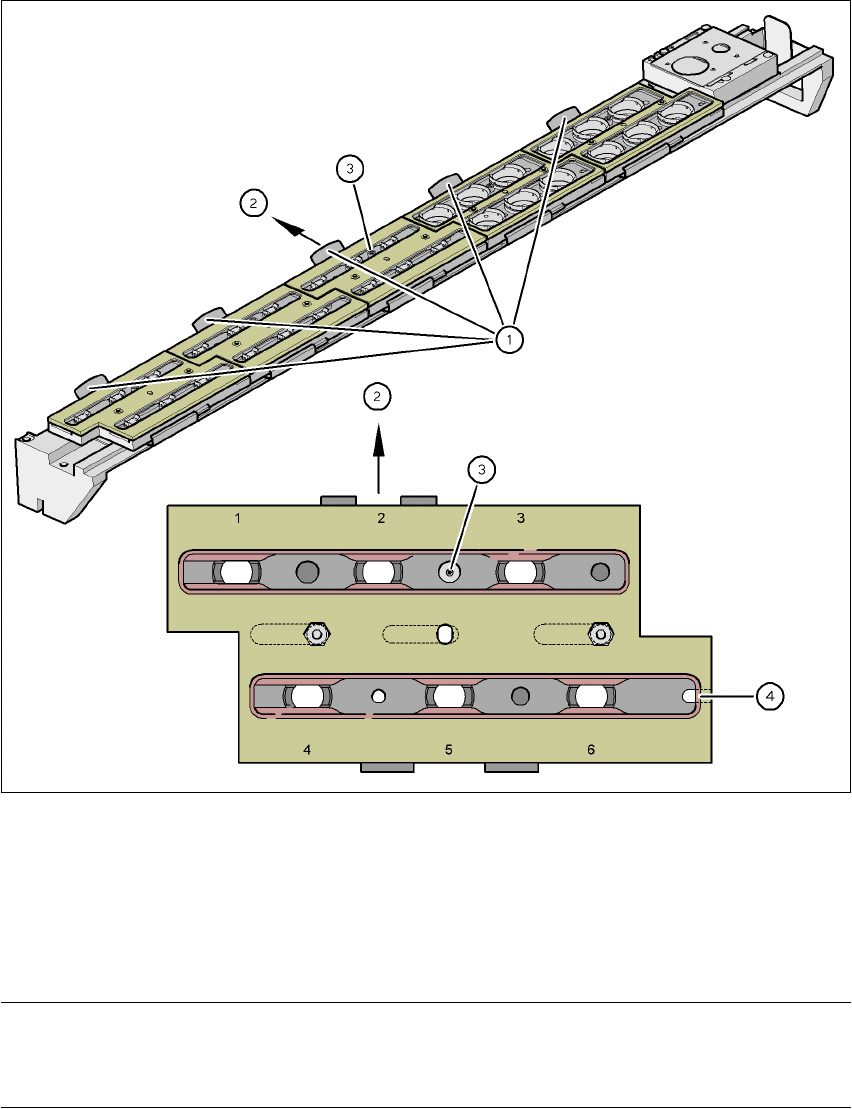

7.2 - 4 ábra Tárcsere
(1) Rugós kampó
(2) A rugós kampó oldalra nyomása
(3) Pozíciójel
(4) Vájat a bekattintáshoz
UTALÁS
A tárat úgy kell behelyezni, hogy az pozíciójellel elélátott oldal a rugós kampó felé mutasson. A
tár szemben lévő oldalán egy vájat található a bekattintáshoz. 7
Æ A tárbehelyezéséhez tegye a vájattal ellátott oldalt a tartóra.
Æ Nyomja a rugós kampót oldalra és kattintsa az egész tárat a tartóra. Engedje el a rugós
kampót.
A rugós kampónak be kell kattannia.
