7 Opciók Üzemeltetési útmutató SIPLACE F5 HM
7.2 Pipettacserélő a 6 szegmenses Collect&Place-fejhez Software-verzió: SR.408.xx Kiadás: 03/2006 HU
184
7.2.5 Ürítse ki a selejtalkatrész gyűjtőtartályt
Az ürítőtartály befogadó képessége kb. 50 pipetta a 9xx pipettacsaládból és kb. 5 pipetta a 8.xx
pipettacsaládból. A beültetési folyamat zavarainak elkerülése érdekében rendszeresen ki kell
üríteni az ürítőtartályt.
7
7.2 - 3 ábra Ürítse ki a selejtalkatrész gy
ű
jt
ő
tartályt
(1) A selejtalkatrész gyűjtőtartály eltávolítása
Æ Húzza ki a selejtalkatrész gyűjtőtartályt a nyíl irányában a tartóból és emelje ki a
selejtalkatrész gyűjtőtartályt a tartóból.
Æ A selejtalkatrész gyűjtőtartály visszahelyezéséhez tolja a selejtalkatrész gyűjtőtartályt vissza
a tartóba.
7.2.6 Tárcsere
Æ A tár eltávolításához nyomja a rugós kampót (1. poz. a 7.2 - 4. ábrán) oldalra és emelje ki a
tárt a tartóból.
Üzemeltetési útmutató SIPLACE F5 HM 7 Opciók
Software-verzió: SR.408.xx Kiadás: 03/2006 HU 7.2 Pipettacserélő a 6 szegmenses Collect&Place-fejhez
185
7
7.2 - 4 ábra Tárcsere
(1) Rugós kampó
(2) A rugós kampó oldalra nyomása
(3) Pozíciójel
(4) Vájat a bekattintáshoz
UTALÁS
A tárat úgy kell behelyezni, hogy az pozíciójellel elélátott oldal a rugós kampó felé mutasson. A
tár szemben lévő oldalán egy vájat található a bekattintáshoz. 7
Æ A tárbehelyezéséhez tegye a vájattal ellátott oldalt a tartóra.
Æ Nyomja a rugós kampót oldalra és kattintsa az egész tárat a tartóra. Engedje el a rugós
kampót.
A rugós kampónak be kell kattannia.
7 Opciók Üzemeltetési útmutató SIPLACE F5 HM
7.3 Alkatrész Bar-kódja Software-verzió: SR.408.xx Kiadás: 03/2006 HU
186
7.3 Alkatrész Bar-kódja
7.3.1 Általános tudnivalók
A beültető automata lehetőséget nyújt arra, hogy a nyomvonal-foglalást egy Bar-kódleolvasó
segítségével megegyezés szempontjából ellenőrizni lehessen és az alkatrészek adatait az
alkatrész tekercsekről le lehessen olvasni.
7

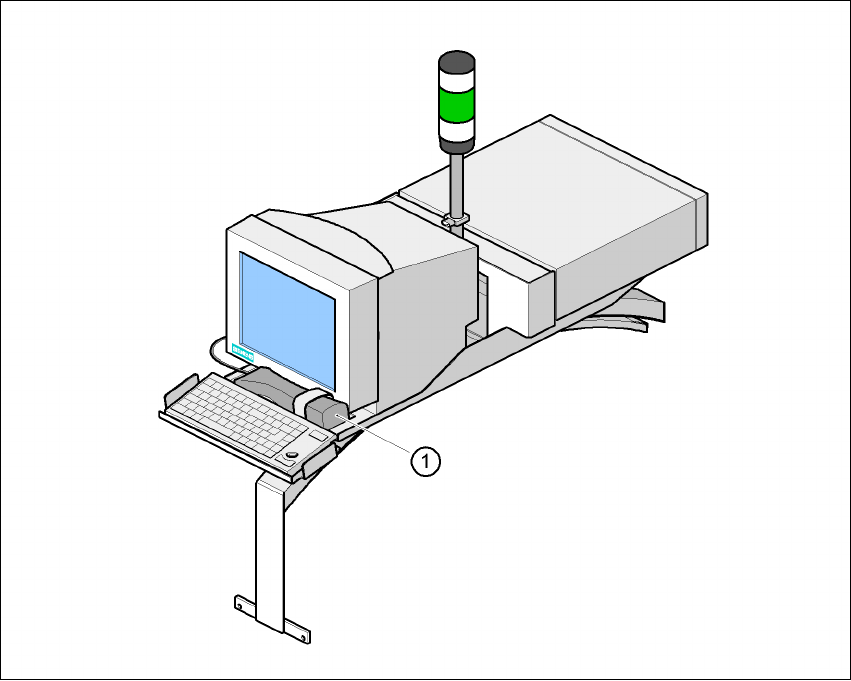

7.3 - 1 ábra Alkatrészek - Bar-kód leolvasó
(1) Alkatrész-Bar-kód leolvasó
Nyomvonal-foglalás
A nyomvonal-foglaláshoz az oldalsó védőkorongoknál négy csíkból álló Bar-kód található. Az
első csík az AR-asztal (1 vagy 2) azonosítására szolgál, a többi három megadja a nyomvonal-
számot. A Bar-kód-csík mindkét végén a Return-Bar-kód található. Ezek a Bar-kód-csíkok
folyamatosan kettős lépésekben (1, 3, 5, 7 ...) vannak számozva és mindenkor 2 nyomvonalra
érvényesek (1. Bar-kód = 1. és 2. nyomvonal).
