Üzemelteté si útmutat ó SIPLACE F 5 HM 7 Opciók Software-verzió: S R.408.xx K iadás: 03/2006 HU 7.4 A nyomtatott áram köri lap Ba r-kódja 191 7.4. 5 Fels zere lés i le het ő sé gek a NYÁK Ba r-kód leolva sóhoz 7 7.4 - 2 …
7 Opciók Üzemeltetési útmutató SIPLACE F5 HM
7.4 A nyomtatott áramköri lap Bar-kódja Software-verzió: SR.408.xx Kiadás: 03/2006 HU
190
7.4.3.2 NYÁK Bar-kód leolvasó a dupla szállítószalaghoz
A dupla szállítószalagnál a NYÁK Bar-kód csak a Bar-kód GEM-csatlakozón át történő
továbbítására szolgál. Ez a használathoz kötelezően szükséges. Az automatikus beültetési
programellátás nem lehetséges.
7.4.4 Műszaki adatok
7
7
* Ezt az értéket csak akkor kell betartani, ha a NYÁK-on lévő Bar-kódcímke a scanneren a gép
szállítási irányához képest merőlegesen megy át.
**Aszerint, hogy a Bar-kódcímke hol található a NYÁK-on, a Bar-kód leolvasó helyzetét a
beadási szállítószalagon egyszerűen be lehet állítani.
Max. NYÁK-méretek az egyszeres
szállítószalagnál
Standard: (H x SZ) 460 x 460 mm²-ig
Opció: (H x SZ) 508 x 460 mm²-ig
(azonos szélesség az egész folyamatnál)
Címke-méretek Vonalszélesség B: 0,19 < B ≤ 0,3 mm
(megfelel a high és medium density-nek)
Vonalhossz: ≥ 4 mm*
Az olvasóablak hossza: ≤ 90 mm
A címke elhelyezése a NYÁK-on** Párhuzamosan a NYÁK-szállítási irányával vagy
ahhoz képest függőlegesen, lehetőség szerint a
rögzített NYÁK-szállítási oldalhoz közel
Címszínek (Kontrasztviszony > 70 %
a DIN 66236 szerint)
Kódolás: fekete, sötétzöld, sötétkék
Háttér: fehér, bézs, sárga, narancssárga
Kódfajták Kód 39, Kód 128 / EAN 128,
Kód-Bar, 2/5 IATA 2/5 ipari,
2/5 interleav, UPC, EAN,
Pharma Kód, EAN Függelék
(további kérésre)
Teljes Bar-kód Max. 25 hely (Bar-kódszűrő meghatározása
lehetséges)
A lézerscanner biztonsága Lézerdióda 670 nm (piros) / 1 mW
Lézervédelmi osztály 2, Védelem IP65
Beolvasási/kiértékelési időtartam Idősemleges (T ≤ 1 s), mivel az előtte lévő NYÁK
beültetésével párhuzamos
Üzemeltetési útmutató SIPLACE F5 HM 7 Opciók
Software-verzió: SR.408.xx Kiadás: 03/2006 HU 7.4 A nyomtatott áramköri lap Bar-kódja
191

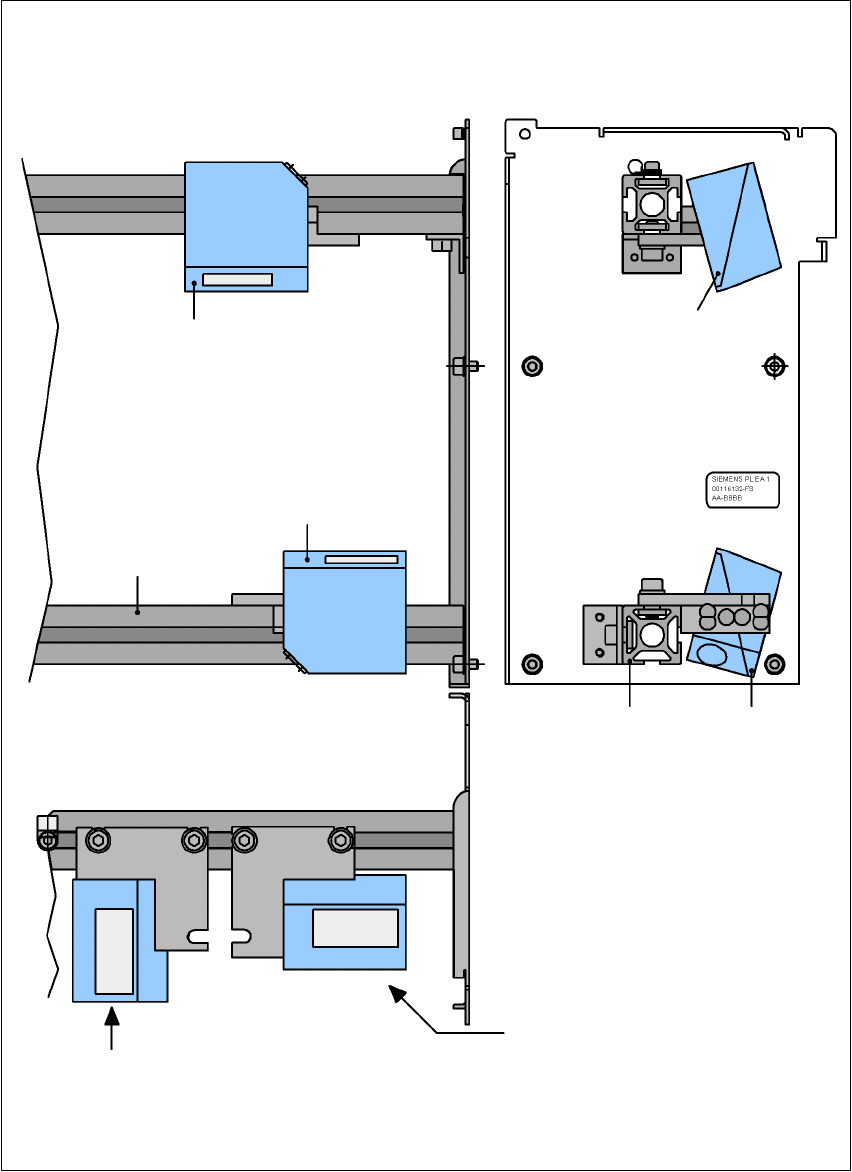

7.4.5 Felszerelési lehetőségek a NYÁK Bar-kód leolvasóhoz
7
7.4 - 2 ábra Felszerelési lehet
ő
ségek a NYÁK Bar-kód leolvasóhoz
Elölnézet Oldalnézet
Összeszerelés
a NYÁK Bar-kódhoz
a NYÁK tetején
Összeszerelés
a NYÁK Bar-kódhoz
a NYÁK alján
Felülnézet
A NYÁK Bar-kód leolvasó helye
ha a Bar-kódcsíkok párhuzamosan
mennek a NYÁK szállítási irányával.
A NYÁK Bar-kód leolvasó helye
ha a Bar-kódcsíkok
merőlegesen mennek a
NYÁK szállítási irányával.
Profilsín
NYÁK Bar-kód
leolvasó ’fent’
NYÁK Bar-kód
leolvasó ’lent’
Profilsín
7 Opciók Üzemeltetési útmutató SIPLACE F5 HM
7.5 Kerámiaszubsztrátum-központosítás Software-verzió: SR.408.xx Kiadás: 03/2006 HU
192
7.5 Kerámiaszubsztrátum-központosítás
7.5.1 Általános tudnivalók
A kerámiaszubsztrátum-központosítást mechanikusan és optikailag is végre lehet hajtani.
Ekkor a kerámiaszubsztrátumokon az illesztőjelek helyzete vagy
– alapkivitelben beépített alsó portál-NYÁK-kamerával, normál megvilágítással vagy
– az opcionális multicolor-nyákkamerával határozható meg.
7.5.2 Mechanikus központosítás
7.5.2.1 Általános tudnivalók
A mechanikus kerámiaszubsztrátum-központosítást arra használják, hogy a
kerámiaszubsztrátumokat pozícióstabilan és anyagkímélő módon rögzítsék az x- és y-irányban.
A kerámiaszubsztrátumokat is be lehet ültetni a szubsztrátum széléig.
7.5.2.2 A kerámiaszubsztrátum-központosítás felszerelése és leszerelése
UTALÁS 7
Csak szerviztechnikusnak szabad a kerámiaszubsztrátum-központosítást felszerelnie vagy
leszerelnie. 7
