7 Opciók Üzemeltetési útmutató SIPLACE F5 HM
7.5 Kerámiaszubsztrátum-központosítás Software-verzió: SR.408.xx Kiadás: 03/2006 HU
194
7.5.3 Műszaki adatok
7
7
Szubsztrátum-formátum 50 x 50 mm² - 100 x 180 mm²
Szubsztrátum-vastagság 0,5 mm 1,5 mm-ig
Szubsztrátum-kivitel Karcolásmentes (problémamentes)
Karcolt (teszt után)
Felfekvés a szállítószalagon 2,5 mm
Optikai központosítás: a NYÁK-érzékelő modul látómezője
Világítási mód világos pasztáknál:
Világítási mód sötét pasztáknál és ha csekély a távolság
a szomszédos struktúrákhoz képest (> 1 mm)
5,7 x 5,7 mm²
NYÁK-kamera (standard)
Multicolor-kamera (opció)
(négy választható világítási mód)
Jelkritériumok Lásd: NYÁK érzékelő modul -
helyfelismerés
Mechanikus központosítás:
X-/Y-központosítási pontosság ± 0,07 mm / 4 Sigma
Szabadtér a szubsztrátum alatt 12 mm
Sűrített levegő csatlakozóhely 0,55 MPa (5,5 bar)
Üzemeltetési útmutató SIPLACE F5 HM 7 Opciók
Software-verzió: SR.408.xx Kiadás: 03/2006 HU 7.5 Kerámiaszubsztrátum-központosítás
195
7.5.4 Jeljavaslat a kerámiaszubsztrátumokhoz
Kerámiaszubsztrátumok esetében a hordozóanyag és a vezetőpálya-réteg közötti kontraszt
általában nagyon kicsi. Ezért az illesztési jelek kiválasztásához bizonyos kritériumokat kell
figyelembe venni a jel formáját és felépítését tekintve. Alábbiakban javaslatokat teszünk a jel
formáját és felépítését illetően.
7.5.4.1 Jelforma
Javasolt a téglalap vagy a négyszög > 1 mm oldalhosszal, > 0,5 mm szabadtérrel.
7

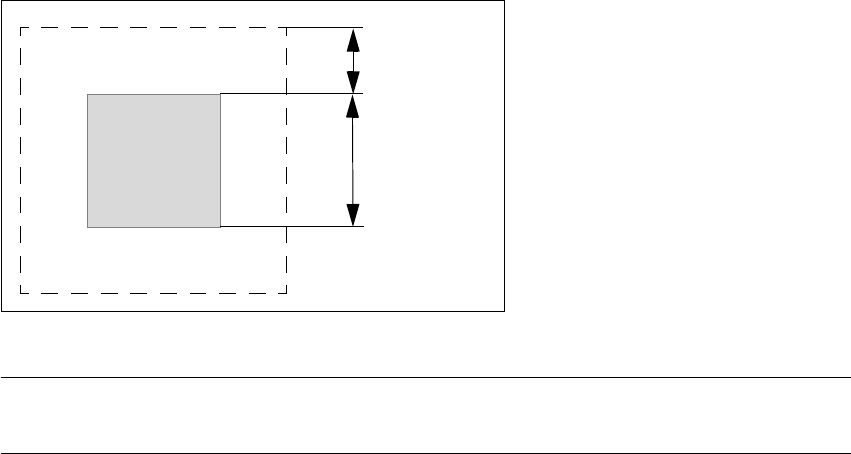

7.5 - 2 ábra Ajánlott jelforma
UTALÁS
Az egyszerű keresztek mindig alkalmasak, de több helyet foglalnak. 7
0,5 mm
1,0 mm
7 Opciók Üzemeltetési útmutató SIPLACE F5 HM
7.5 Kerámiaszubsztrátum-központosítás Software-verzió: SR.408.xx Kiadás: 03/2006 HU
196
7.5.4.2 Jelfelépítés
7
7
7
1. javaslat
Jelfelépítés Fekete ellenálláspaszta háttérként. Arra nyomtatva vezetőpaszta jelként.
Ajánlás A háttér minden oldalon 0,75 mm-rel nagyobb, mint a jel.
Világítási mód Normálfény
Előny Jó kontraszt; jó élesség;
Referencia Vezetőpálya-réteg
Értékelés Ez a kombináció adja a legjobb eredményeket. Nagyon ajánlott.
2. javaslat
Jelfelépítés Jel a vezetőpálya anyagából; pl.: 6119 és 4330-as passziváló üveggel
felülnyomtatva.
Világítási mód Ferde fény
Előny Nincs kiegészítő munkalépés
Referencia Vezetőpálya-réteg
Értékelés A jelek nem olyan élesek, mint a 1. javaslatnál. Ajánlott
3. javaslat
Jelfelépítés Jelek a vezetőpálya anyagából, szabad kerámia háttérrel szemben
Világítási mód Ferde fény vagy normálfény (a paszta szerint)
Előny Nincs kiegészítő munkalépés
Referencia Vezetőpálya-réteg
Megjegyzés A jelek nem olyan élesek, mint a 2. javaslatnál.
A jelek leképezése függ a környező szabadterülettől. Adott esetben minden
kapcsolást külön be kell tanítani.
Értékelés Feltételekkel ajánlott.
