7.5.4 Jeljavaslat a kerámiaszubsztrátumokhoz
Kerámiaszubsztrátumok esetében a hordozóanyag és a vezetőpálya-réteg közötti kontraszt
általában nagyon kicsi. Ezért az illesztési jelek kiválasztásához bizonyos kritériumokat kell
figyelembe venni a jel formáját és felépítését tekintve. Alábbiakban javaslatokat teszünk a jel
formáját és felépítését illetően.
7.5.4.1 Jelforma
Javasolt a téglalap vagy a négyszög > 1 mm oldalhosszal, > 0,5 mm szabadtérrel.
7
7.5 - 2 ábra Ajánlott jelforma
UTALÁS
Az egyszerű keresztek mindig alkalmasak, de több helyet foglalnak. 7
0,5 mm
1,0 mm
7 Opciók Üzemeltetési útmutató SIPLACE F5 HM
7.5 Kerámiaszubsztrátum-központosítás Software-verzió: SR.408.xx Kiadás: 03/2006 HU
196
7.5.4.2 Jelfelépítés
7
7
7
1. javaslat
Jelfelépítés Fekete ellenálláspaszta háttérként. Arra nyomtatva vezetőpaszta jelként.
Ajánlás A háttér minden oldalon 0,75 mm-rel nagyobb, mint a jel.
Világítási mód Normálfény
Előny Jó kontraszt; jó élesség;
Referencia Vezetőpálya-réteg
Értékelés Ez a kombináció adja a legjobb eredményeket. Nagyon ajánlott.
2. javaslat
Jelfelépítés Jel a vezetőpálya anyagából; pl.: 6119 és 4330-as passziváló üveggel
felülnyomtatva.
Világítási mód Ferde fény
Előny Nincs kiegészítő munkalépés
Referencia Vezetőpálya-réteg
Értékelés A jelek nem olyan élesek, mint a 1. javaslatnál. Ajánlott
3. javaslat
Jelfelépítés Jelek a vezetőpálya anyagából, szabad kerámia háttérrel szemben
Világítási mód Ferde fény vagy normálfény (a paszta szerint)
Előny Nincs kiegészítő munkalépés
Referencia Vezetőpálya-réteg
Megjegyzés A jelek nem olyan élesek, mint a 2. javaslatnál.
A jelek leképezése függ a környező szabadterülettől. Adott esetben minden
kapcsolást külön be kell tanítani.
Értékelés Feltételekkel ajánlott.
Üzemeltetési útmutató SIPLACE F5 HM 7 Opciók
Software-verzió: SR.408.xx Kiadás: 03/2006 HU 7.6 NYÁK-kamera, multicolor (típus: 18)
197
7.6 NYÁK-kamera, multicolor (típus: 18)
7.6.1 Általános tudnivalók
Az alsó portál-NYÁK-kamera helyett opcióként felszerelhető Multicolor-NYÁK-kamera.
A Multicolor-NYÁK-kamerával négy választható világítási mód áll rendelkezésre. Ezáltal
a jelfelismerés jelentősen növelhető és így fokozható a központosítási pontosság.
7

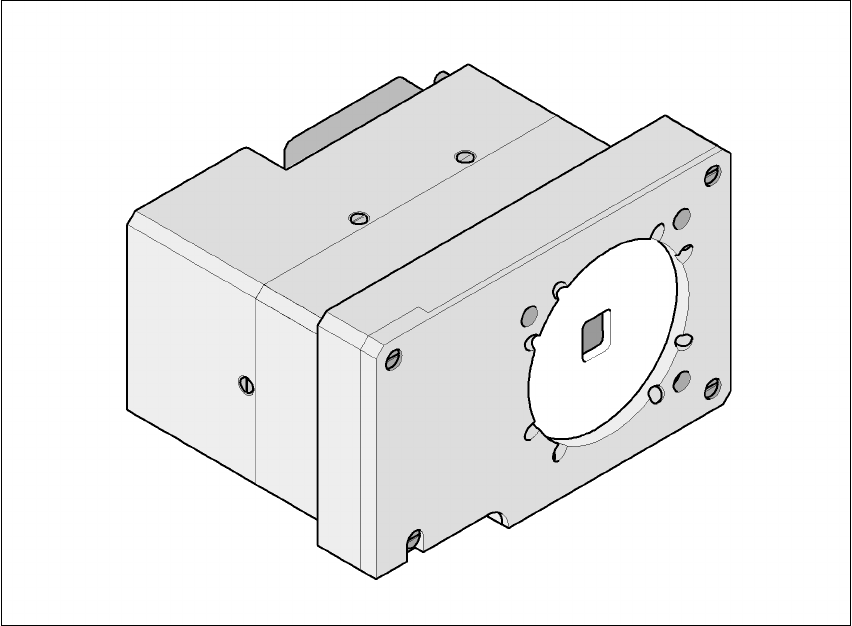

7.6 - 1 ábra Multicolor-NYÁK-kamera
7.6.2 A Multicolor-NYÁK-kamera világítási módjai
A Multicolor-NYÁK-kamerán a következő világítási módok választhatók:
– Standard megvilágítás
Evvel a fehér és infravörös keverék-megvilágítással a jelek széles választéka felismerhető. A
megvilágítás variációjával javítható a leképezés kontrasztja és ezáltal optimalizálható a
különböző jelek központosítása.
– Fehér megvilágítás
Ez a világítási módot ónozott jellel rendelkező standard nyomtatott áramköri lapokhoz
használják.
