7 Opciók Üzemeltetési útmutató SIPLACE F5 HM
7.9 Koplanaritási lézermodul Software-verzió: SR.408.xx Kiadás: 03/2006 HU
204
7.9 Koplanaritási lézermodul
7.9.1 Funkció-leírás
A koplanaritási lézermodullal mérik meg az alkatrészek csatlakozó lábainak vertikális elhajlásait.
A lábmagasság megmérése érintés nélkül, a lézerháromszögelés elve szerint történik.
A beültetőfej a vizsgálandó alkatrészt átveszi, központosítja optikailag az IC-kamerával és
egymás után mind a négy oldalával a koplanaritási lézermodul fix lézersugara felé hajtja. Minden
csatlakozó lábat lentről letapogat a lézersugár. A lábak alán kijövő lézerfényt egy érzékelő fogja
fel és ez szolgál a lábak pontos helyzetének kiszámítási alapjául a nyomtatott áramköri laphoz
képest. Az így megállapított pozícióértékeket aztán a felhasználó által előre megadott
határértékkel összevetik. Ha ez az érték magasabb, akkor az alkatrészt eltávolítják, illetve
visszarakják.

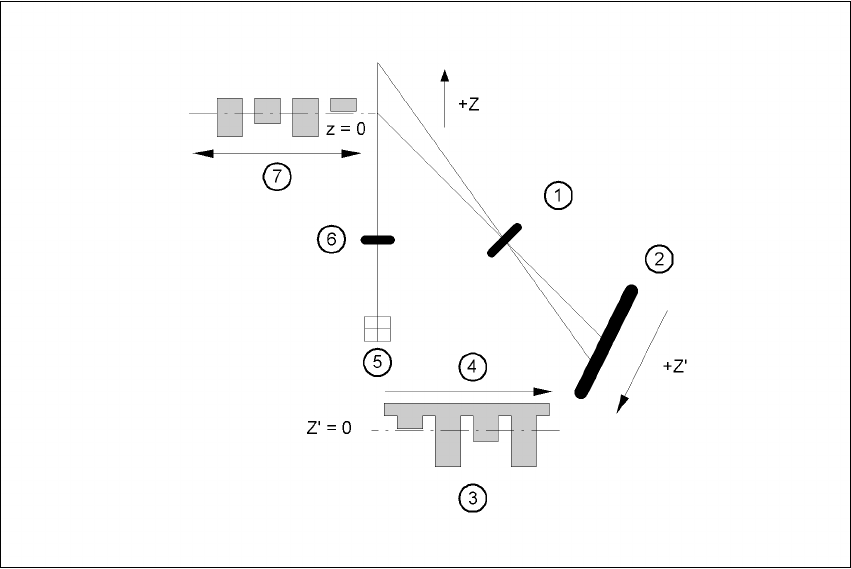

7.9 - 1 ábra A lézer-háromszögelés mérési elv
7
(1) Vevőoptika (2) Detektor
(3) Mérőjel (4) Idő t
(5) Lézer (6) Adóoptika
(7) Elmozdulási irány
Üzemeltetési útmutató SIPLACE F5 HM 7 Opciók
Software-verzió: SR.408.xx Kiadás: 03/2006 HU 7.9 Koplanaritási lézermodul
205
A koplanaritási lézermodult az optikai alkatrész-központosítással és egy érzékelő modullal
együtt helyezik be. A hajlott vagy hiányos csatlakozó lábakkal rendelkező alkatrészeket felismeri
és adott esetben eltávolítja.
7.9.2 Műszaki adatok
Alkatrész-spektrum: Felhasználható ’Gullwing’-alkatrészformákhoz, osztás
> 0,3 mm maximális alkatrészméret 55 x 55 mm². A további
korlátozások a gép konfigurációjától függenek.
Mérési elv: Érintés nélküli mérés lézer-háromszögeléssel
Algoritmus funkciók: A felhelyezési szint JEDEC-standard - kiszámítása;
valamennyi eltérést meghatározza ezzel a szinttel
kapcsolatban. Az alkatrész ferde elhelyezkedése a
szívópipettán, amit pl.: egy adapter okozhat, nem
befolyásolja a ’Jó/Rossz’-döntést.
Mérési tartomány 3 mm
Mérési tartomány kezdete (MTKe) 24 mm
Referenciatávolság
Mérési tartomány közepe (MTKö) 25,5 mm
Mérési tartomány vége (MTV) 27 mm
Linearitás ± 1,5 µm
Felbontás 0,15 µm
Mérési frekvencia 10 kHz
Hullámhossz 670 nm, piros
Max. teljesítmény 1 mW
2. lézerosztály
Megengedett külsőfény 30.000 lx
Fényfolt átmérője MTKe 80 µm, MTKö 35 µm, MTV 80 µm
Üzemi hőmérséklet 0°C ... + 50°C
Raktározási hőmérséklet 20°C ... + 70°C
Érzékelő védettségi osztálya IP 65
Tápfeszültség 24 V- (± 15%, max. 500 mA)
Kimenet, digitális RS 422, 687,5 kBaud
Elektromágneses
kompatibilitás (EMC) EN 50081-1 és EN 61000-6-2 szerint
Vibráció 2 g / 20 ... 500 Hz
Mechanikus sokk 15 g / 6 ms
Érzékelő súlya kb. 0,5 kg
7 Opciók Üzemeltetési útmutató SIPLACE F5 HM
7.9 Koplanaritási lézermodul Software-verzió: SR.408.xx Kiadás: 03/2006 HU
206
7.9.3 Biztonsági utasítások
Az érzékelő 670 nm hullámhosszúságú (látható / piros) félvezetőlézerrel működik.
A maximális optikai kimenő teljesítmény ≤ 1 mW.
Az érzékelő a 2. lézerosztályba van besorolva.
– Az érzékelő használata közben feltétlenül vegye figyelembe a VDE 0837 szabvány előírásait
a "Lézerberendezések sugárbiztonsága" és a Németországban érvényben levő
balesetelhárítási előírásokat a "Lézersugárzás" tárgyköröket illetően (VBG (szakmai
szervezetek szövetségének előírásai) 93).
– Ügyeljen továbbá az országában érvényes biztonsági előírások betartására is!
Elővigyázatosságból a lézer működését akusztikai vagy optikai figyelmeztető jelzéssel kell jelezni.
Az érzékelő burkolatán az elő- és hátoldalon a következő figyelmeztető táblákat helyezték el:
7
7.9 - 2 ábra A 2. lézerosztály jelölése az érzékel
ő
re vonatkozóan
A lézer működését LED (lásd 7.9.4.2 szakasz) jelzi.
Az alacsony lézerteljesítmény ellenére a lézersugárba való közvetlen belenézést kerülni kell.
A látható sugár miatt a szem szemhéjreflex általi természetes védelme adott.
FIGYELEM! 7
Az optikai érzékelő burkolatát csak arra felhatalmazott személy nyithatja ki.
Javításra és szervizre az érzékelőket minden esetben a SIEMENS A&D céghez kell küldeni.
7
7
LÉZERSUGÁRZÁS
NE NÉZZEN A SUGÁRBA
2. LÉZEROSZTÁLY
P ≤ 1 mW λ = 670 nm
