7.9.4 Áttekintés
7.9.4.1 Kiértékelő egység
A koplanaritási modul két összetevőből áll, a vezérlővel ellátott kiértékelő egységből és a
lézermodulból. A kiértékelő egység a vezérlőfiókban található (lásd 7.9 - 3
. ábra). A zöld LED a
kiértékelő egység elülső oldalán az üzemi állapotot mutatja:
A RESET-gombbal lehet a koplanaritási modul inicializálni.
7.9.4.2 Lézermodul
A lézermodul egy tartókerettel van a gép jobb oldalán rögzítve (lásd: 7.9 - 4. ábra). Két piros LED
és egy zöld LED jelzi a lézermodul üzemi állapotát:
LED (lásd: 7.9 - 3
) Be Ki
1 zöld Üzemi feszültség 5V A feszültség hiányzik
2 zöld Üzemi feszültség 12V A feszültség hiányzik
3 zöld Lézermodul üzemben Lézermodul kikapcsolva
LED (lásd: 7.9 - 4. ábra) Be Ki
4 piros OUT OF RANGE
(a mérési tartományon kívül)
–
5piros POOR TARGET
(az AR rossz tükrözési tulajdonságai)
–
6 zöld Lézermodul üzemben Lézermodul kikapcsolva
7 Opciók Üzemeltetési útmutató SIPLACE F5 HM
7.9 Koplanaritási lézermodul Software-verzió: SR.408.xx Kiadás: 03/2006 HU
208

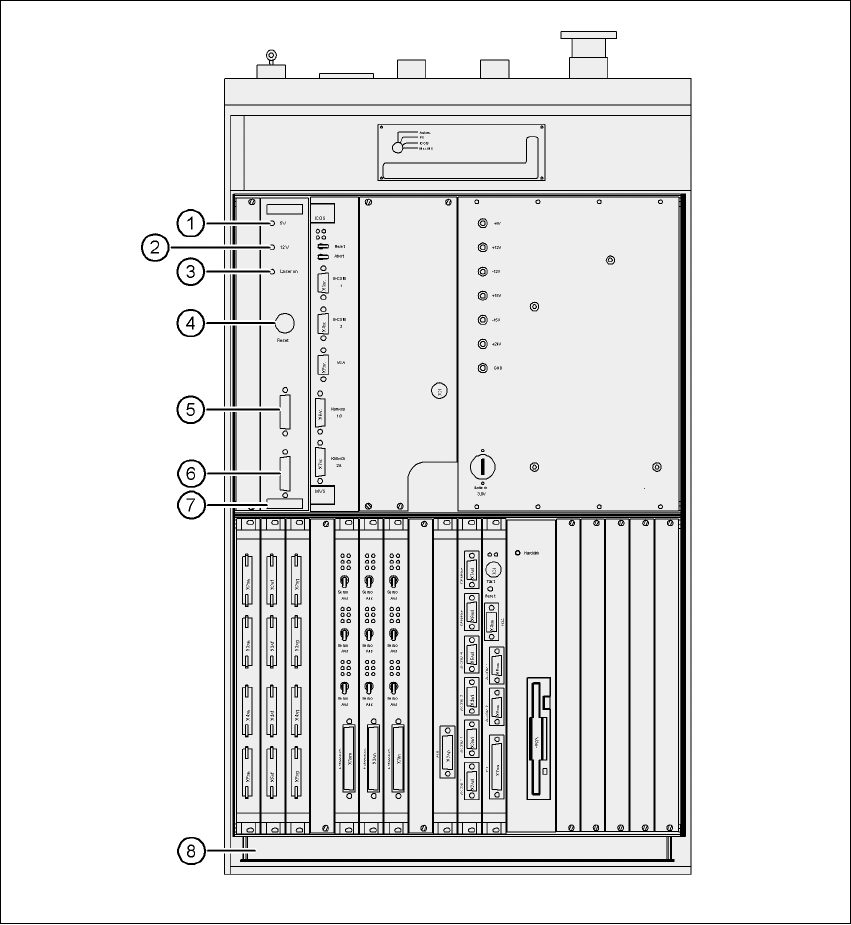

7.9 - 3 ábra Koplanaritási lézermodul - Kiértékel
ő
egység
(1) Zöld LED: üzemi feszültség 5V
(2) Zöld LED: üzemi feszültség 12V
(3) Zöld LED: lézermodul bekapcsolva
(4) RESET-gomb
(5) SUB-D-csatlakozódugó, 9-pólusú, COM2: a gépvezérléshez
(6) SUB-D-csatlakozódugó, 15-pólusú: a lézermodulhoz
(7) Kiértékelő egység vezérlővel
(8) Vezérlőfiók
Üzemeltetési útmutató SIPLACE F5 HM 7 Opciók
Software-verzió: SR.408.xx Kiadás: 03/2006 HU 7.9 Koplanaritási lézermodul
209

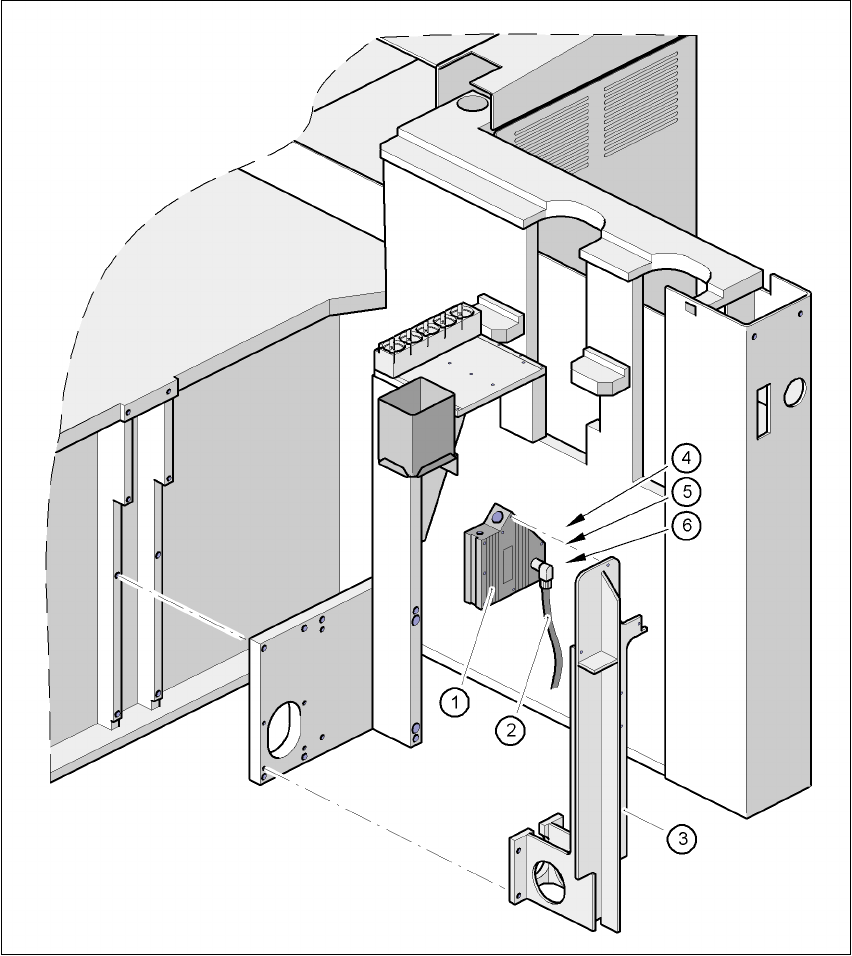

7.9 - 4 ábra Koplanaritási modul
(1) Lézermodul
(2) Csatlakozó kábel
(3) Tartókeret
(4) Piros LED: OUT OF RANGE
(5) Piros LED: POOR TARGET
(6) Zöld LED: LASER ON
