7 Opciók Üzemeltetési útmutat ó SIPLACE F5 HM 7.10 DCA-ka mera Software-verzió: SR.408.xx Kiadás: 03/2006 HU 210 7.10 DCA-kame ra 7.10. 1 Felépí t ése 7.10 - 1 ábra DCA-kamera 7 (1) DCA-kamera, o ptika és megvi lágítás (…
Üzemeltetési útmutató SIPLACE F5 HM 7 Opciók
Software-verzió: SR.408.xx Kiadás: 03/2006 HU 7.9 Koplanaritási lézermodul
209
7.9 - 4 ábra Koplanaritási modul
(1) Lézermodul
(2) Csatlakozó kábel
(3) Tartókeret
(4) Piros LED: OUT OF RANGE
(5) Piros LED: POOR TARGET
(6) Zöld LED: LASER ON
7 Opciók Üzemeltetési útmutató SIPLACE F5 HM
7.10 DCA-kamera Software-verzió: SR.408.xx Kiadás: 03/2006 HU
210
7.10 DCA-kamera
7.10.1 Felépítése

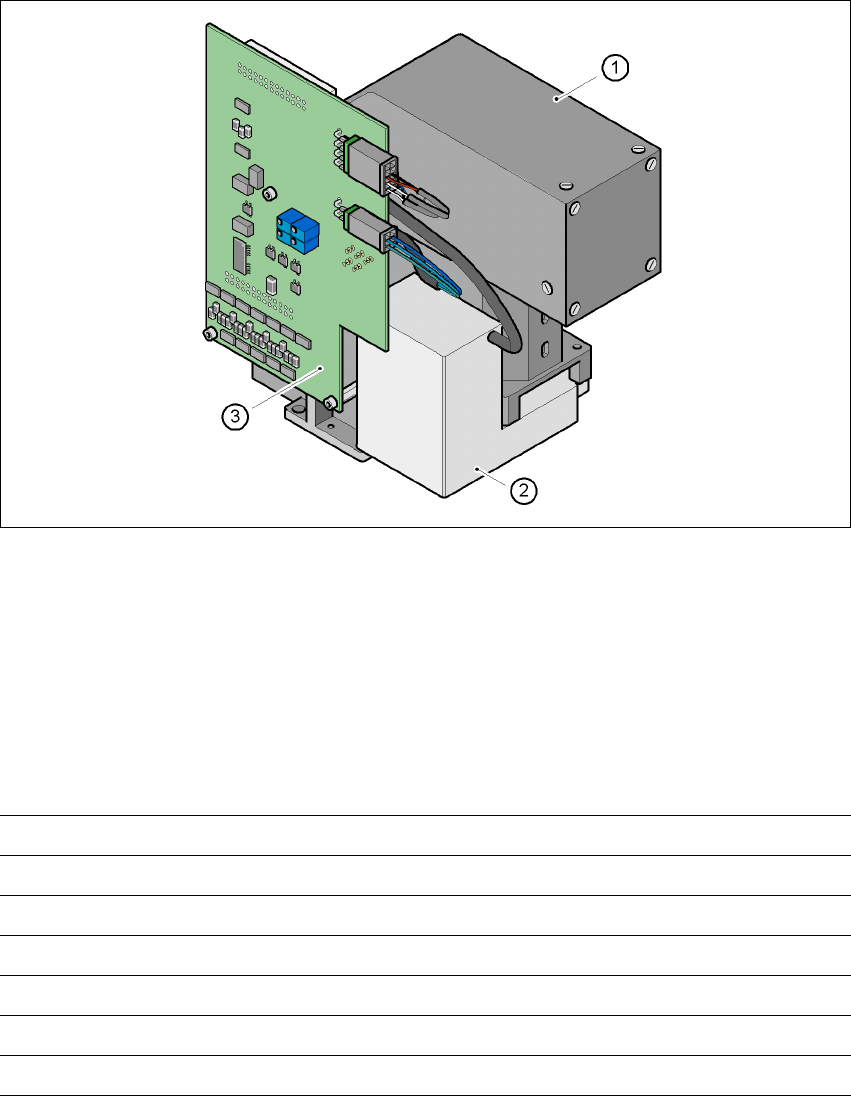

7.10 - 1 ábra DCA-kamera
7
(1) DCA-kamera, optika és megvilágítás
(2) Kameraerősítő
(3) Megvilágítás vezérlés
7.10.2 Műszaki adatok - DCA-kamera
7
7
AR-méretek 0,6 x 0,3 mm² - 13 x 13 mm²
AR-spektrum 0201 13 x 13 mm²-ig Flip-Chips, Bare Die
Min. lábraszter 0,4 mm
Min. forrasztógömb raszter 0,2 mm
Min. gömb-/forrasztógömb- átmérő 0,11 mm
Látómező 15,6 x 15,6 mm²
Világítási mód Felülvilágítás (négy szabadon programozható szint)
Üzemeltetési útmutató SIPLACE F5 HM 7 Opciók
Software-verzió: SR.408.xx Kiadás: 03/2006 HU 7.10 DCA-kamera
211
7.10.3 A 6 szegmenses-Collect&Place-fej felépítése DCA-kamerával
7

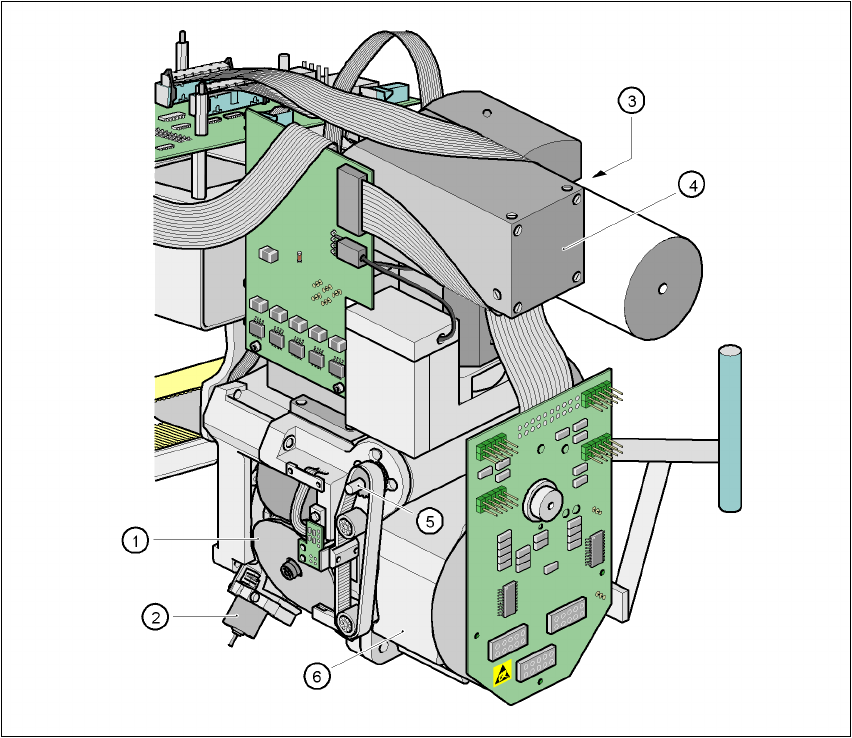

7.10 - 2 ábra A 6 szegmenses-Collect&Place-fej felépítése DCA-kamerával
7
(1) Csillagfej 6 szegnyereggel
(2) Motor, "kidobás" szelepállító hajtómű
(3) Forgató állomáshoz
(4) DCA-érzékelő modul
(5) Z-tengelymeghajtás
(6) Csillagmotor
